1.5V-30V 스위칭 전원 회로

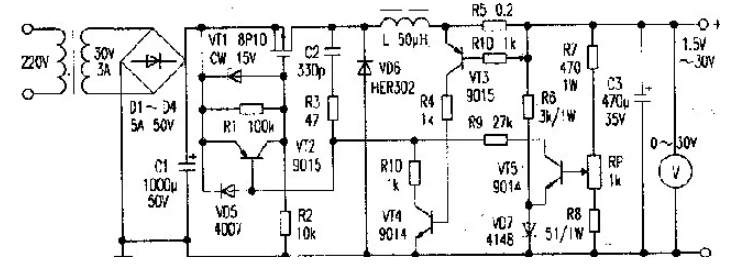

이 스위치는 전원 공급 장치를 조절합니다. 1.5V에서 30V/3A까지 지속적으로 조정 가능합니다. 제한된 전류 단락 보호 설비, 출력 전압은 기본적으로 전체 부하에서 변경되지 않으며 효율은 85% 이상입니다. 또한 적절한 방열판을 스위치 튜브에 추가해야 합니다. 회로는 첨부된 그림을 참조하십시오.
VT1은 스위치 튜브이고 VT2는 펄스 폭 변조에 사용됩니다. VT3 및 VT4는 전류 제한 단락 보호를 형성합니다. VT5는 오류 증폭기 튜브로 사용됩니다. 스위칭 주파수를 개선하기 위해 스위치 튜브 VT1은 VMOS 전계 효과 튜브를 채택합니다. 스위칭 주파수는 약 80kHz로 인덕터 L의 크기와 출력 리플 전압을 줄일 수 있다. 전원을 켠 후. VD1~VD4에 의해 정류된 DC 전압은 R1과 R2에 부분 전압을 생성한다. CW는 전압을 안정화하고, 이 전압은 VT1의 게이트에 추가되고, VTI는 빠르게 포화되어 켜지고 Ui는 VTI, 인덕터 L 및 전류 제한 저항 R2를 통해 C3를 충전합니다. 부하에 전원을 공급합니다. 동시에 오차 증폭기관 VT5의 컬렉터 전류가 증가하고 이 전류는 R9 및 R3을 통해 C2를 충전하고 C3의 충전 극성은 위쪽으로 양과 아래쪽으로 음이 됩니다. 이 때 VT2가 켜져 있으므로 VTI는 음의 바이어스 전압 없이 차단됩니다. VT1이 차단된 후 인덕터(L)의 자기 에너지는 반대 극성(왼쪽 음과 오른쪽 양)의 전기 에너지가 되고 프리휠링 다이오드(VD6)가 켜지고 전류는 VD6을 통해 부하에 계속 전력을 공급하므로 부하는 매끄러운 DC를 얻습니다. 동시에. C2는 충전 상태에서 방전 상태로 바뀌고 C2의 극성은 위쪽은 음이고 아래쪽은 양입니다. 이때 VT2는 끊기고, VT1은 빠르게 포화되어 켜지며, 위에서 언급한 과정이 돌고 돌면서 진동을 형성한다. 발진 주파수는 C2와 R3에 의해 결정되며 VD5는 VT2 베이스-이미터 2극에 역병렬로 연결되어 VT2 베이스-이미터가 역전압에 의해 파손되는 것을 방지하고 VD6은 기준 전압으로 사용됩니다.
출력단이 단락되거나 부하 전류가 3A를 초과하면 R2에서 생성된 전압으로 인해 VT3이 전도되고 VT4도 전도됩니다. 이에 따라 변조관 VT2도 켜지고 결국 VT1이 강제로 차단되어 VT1의 출력이 제한됩니다. 따라서 VTl을 보호합니다.
