AC 클램프 전류계 표준 전류 측정
전류가 큰 라인에서는 일반적으로 클램프 전류계를 사용하여 측정하는 것이 안전합니다.
먼저 멀티미터를 전류 기어에 맞춘 다음 측정할 전류의 회로에 직렬로 연결합니다. DC 회로인 경우 극성에 주의해야 합니다. 전류를 측정하든 전압을 측정하든 전류계는 해당 기어로 조정되어야 합니다. 즉, 미터의 기어는 측정 대상의 전압 또는 전류 값보다 높아야 합니다. 알 수 없는 경우 최대값으로 조정합니다.
전류를 측정할 때 전류계는 부하와 직렬로 연결되어야 하는데 직렬 회로의 전류는 모든 곳에서 동일하므로 전류계를 통과하는 전류가 측정할 부하 전류입니다. 잘못 연결하면 전류계의 내부 저항이 매우 작기 때문에 부하와 병렬로 연결되며 부하 전압에서 큰 전류가 흐르면 전류계가 손상됩니다.
전압을 측정할 때 전압계를 부하에 병렬로 연결해야 합니다. 왜냐하면 병렬 회로에서는 모든 분기의 전압이 동일하기 때문입니다. 즉, 전압계 양단의 전압이 부하의 실제 전압이고, 미터가 부하 회로에 삽입되면 실제 전압을 측정할 수 없습니다.

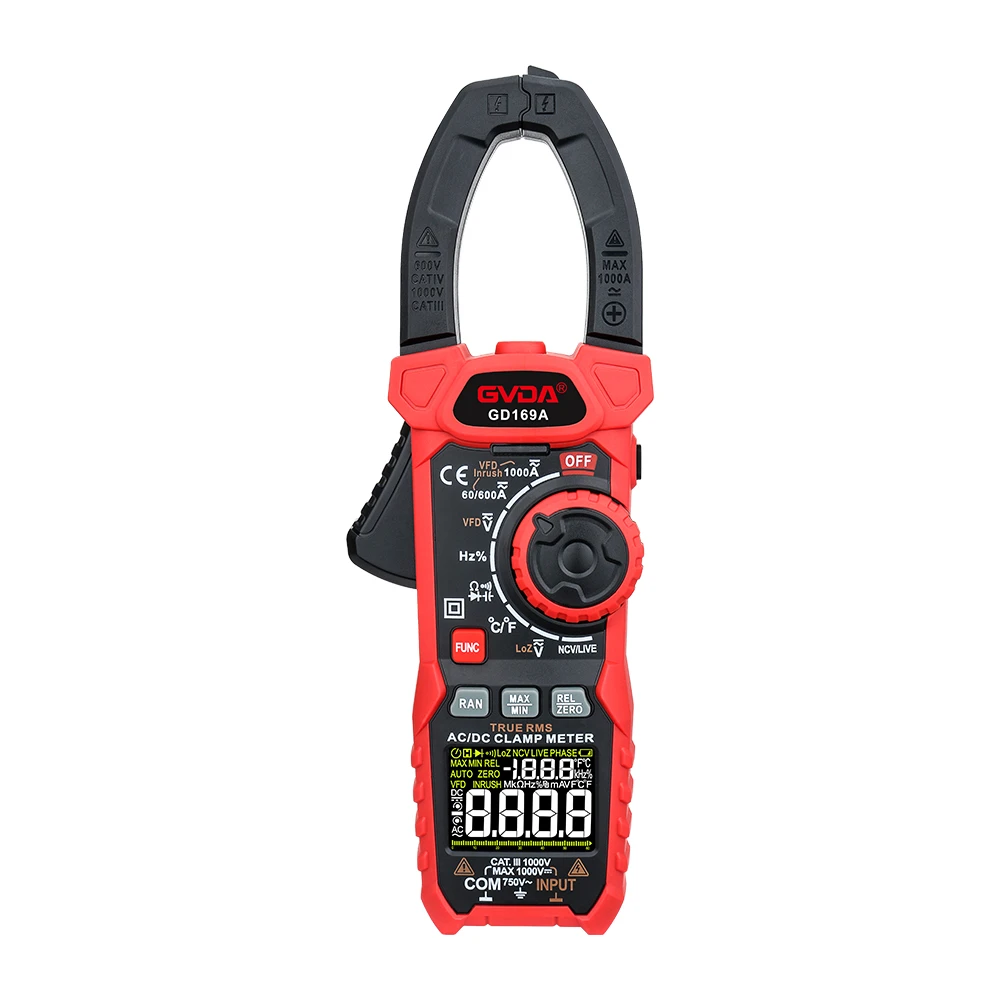

클램프 전류계의 구조는 실제로 AC 변류기입니다. 1차 권선이 하나만 있고 2차 권선이 많은 변압기와 동일하며 2차 부하는 이전 AC 전류계입니다.
클램프 전류계가 위상 라인을 고정하면 1차 권선이 있는 것과 같습니다. 이때, 작동 전류는 클램프 전류계의 철심 회로에 자속을 유도하고, 자속은 2차 권선을 통과하여 2차 전압을 유도하여 2차 부하에 전류를 형성한다. 이 2차 전류의 크기는 1차 전류에 정비례하므로 게이지 헤드에 표시된 값은 1차 작동 회로 전류의 크기를 간접적으로 반영할 수 있습니다. 따라서 전류를 측정하기 위해 회로를 끊을 필요가 없습니다.
