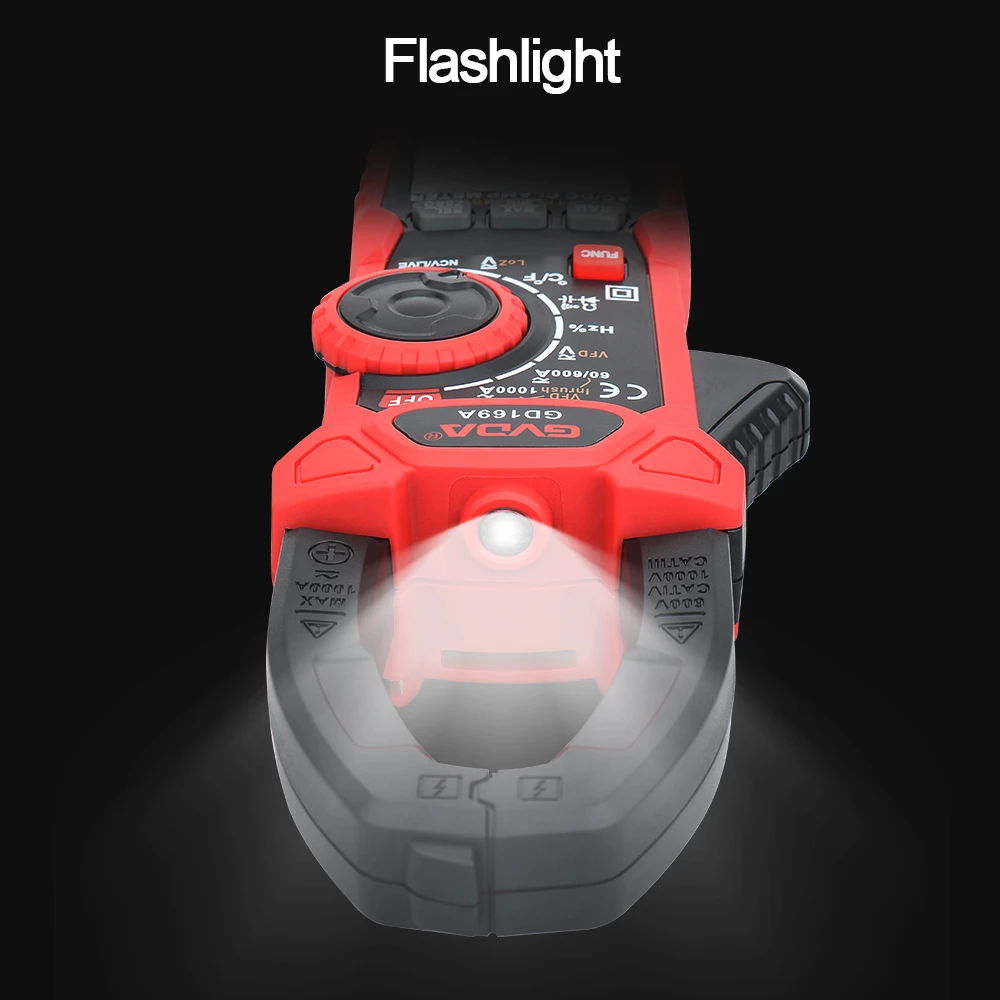

전류 표준을 측정하는 AC 클램프 미터
전류가 큰 라인에서는 일반적으로 클램프 전류계를 사용하여 측정하므로 더 안전합니다.
먼저 멀티미터를 전류 범위로 설정한 후 측정하려는 전류의 회로에 직렬로 연결합니다. DC 회로인 경우 극성에 주의하십시오. 전류를 측정하든 전압을 측정하든 미터를 해당 기어로 조정해야 합니다. 즉, 미터의 기어는 측정 대상의 전압 또는 전류 값보다 높아야 합니다. 알 수 없는 경우 최대값으로 조정합니다.
전류를 측정할 때 전류계는 부하와 직렬로 연결되어야 합니다. 직렬 회로의 전류는 모든 곳에서 동일하므로 전류계를 통과하는 전류가 측정되는 부하 전류가 됩니다. 잘못 연결하면 부하와 병렬로 연결됩니다. 전류계의 내부 저항은 매우 작기 때문에 부하의 전압 하에서 더 큰 전류가 흘러 전류계가 손상될 수 있습니다.
전압을 측정할 때 전압계는 부하와 병렬로 연결되어야 합니다. 왜냐하면 병렬 회로에서는 모든 분기의 전압이 동일하기 때문입니다. 즉, 전압계 양쪽 끝의 전압이 부하의 실제 전압입니다. 미터가 부하 회로에 삽입되면 측정할 수 없습니다. 실제 전압.
클램프 전류계의 구조는 실제로 AC 변류기입니다. 이는 1차 권선이 1개뿐이고 2차 권선이 많은 변압기와 동일합니다. 2차 부하는 이전 AC 전류계입니다.
클램프 전류계가 위상 라인에 고정되면 1차 권선을 갖는 것과 같습니다. 이때 동작 전류는 클램프 전류계의 코어 회로에 자속을 유도합니다. 자속은 2차 권선을 통과하여 2차 전압을 유도하고 2차 부하에 전류를 형성합니다. 이 2차 전류의 크기는 1차 전류에 비례하므로 미터에 표시된 값은 1차 작동 회로 전류의 크기를 간접적으로 반영할 수 있습니다. 따라서 전류를 측정하기 위해 회로를 차단할 필요가 없습니다.
