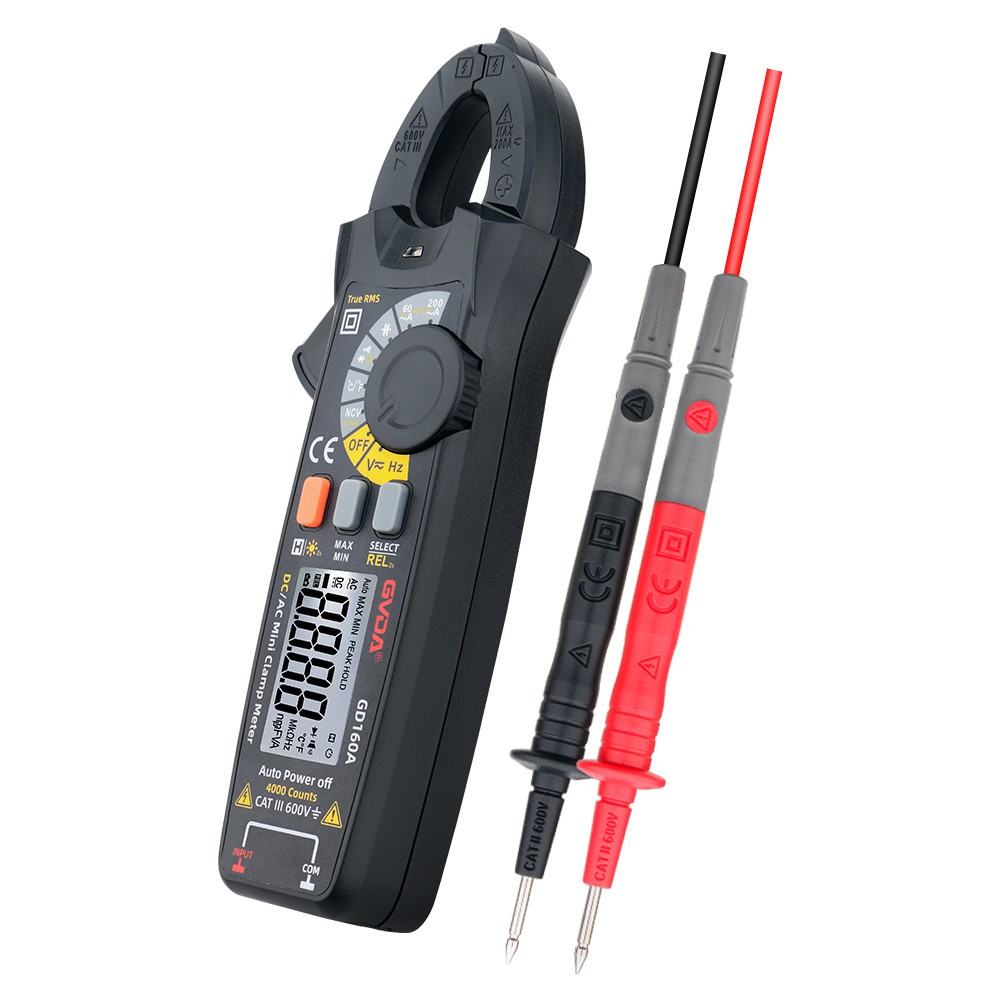

클램프 전류계의 내부 구조를 통해 작동 원리를 분석합니다.
형상계는 주로 전자기 전류계와 관통형 변류기로 구성됩니다. 관통형 변류기의 2차 권선은 철심에 감겨져 교류 전류계와 연결되며, 1차 권선은 변압기의 중심을 통과하는 측정선이다. 전류를 측정할 때는 렌치를 누르고 클램프를 열고 측정된 전류가 흐르는 와이어를 관통형 변류기의 중앙에 놓습니다. 교류 전류가 측정된 와이어를 통과할 때 교류 전류의 자속은 변압기의 2차 권선에 전류를 유도합니다. 이 전류는 전자기 전류계의 코일을 통과하여 포인터가 편향되게 하고 측정된 전류 값을 다이얼 눈금에 표시합니다. 클램프 전류계는 테스트 중인 회로와 직렬로 연결되어야 합니다.
실제 작동에서는 회선을 분리하는 것이 분명히 불편합니다. 클램프형 전류계는 회로의 교류전류를 분리하지 않고 직접 측정할 수 있는 휴대용 계측기이다. 전기 유지 보수에 사용하는 것이 매우 편리하며 다양한 용도로 사용할 수 있습니다.
클램프 손잡이는 실제로 범위 선택 스위치이며 렌치의 기능은 관통 형 변압기 코어의 가동 부분을 열고 닫아 측정 와이어를 고정하는 것입니다.
클램프 전류계의 일반적인 결함
(1) 전류나 전압을 측정할 때 하나 또는 여러 개의 기어에 대한 표시가 없고 다른 기어는 정상적으로 표시됩니다. 그 이유는 클램프미터의 스위치 고정 나사가 느슨해졌거나, 분배 스위치의 배선이 꼬여 부러졌기 때문입니다. 이러한 유형의 결함은 가장 일반적이며 끊어진 전선은 덮개를 연 후에 연결할 수 있습니다.
(2) 전류 판독값이 너무 작은데 전압 판독값은 정상입니다. 그 이유는 주로 조(Jaw) 사이의 접촉 불량과 과도한 자기 누출 때문입니다. 접촉이 잘 되도록 턱을 교정해야 합니다. 때때로 이 결함은 권선 사이의 단락으로 인해 발생하며 이는 문제가 될 수 있습니다. 일반적으로 원본 데이터에 따라 되감기와 시효 처리가 필요합니다.
(3) 전류 및 전압 레벨의 판독값이 모두 낮습니다. 이는 내부 자기 클램프 미터에서 자주 발생합니다. 그 이유는 자석이 탈자화되기 때문인데, 문제를 해결하려면 일반적으로 자화해야 합니다. 미터 분기와 직렬로 저항 값을 줄여 조정할 수도 있습니다.
(4) 판독값 중 하나가 정확하지 않으며 해당 저항기를 조정해야 합니다.
(5) 전압레벨 표시는 정상인데 전류레벨 표시가 없습니다. 멀티미터를 사용하여 1차 스위치와 2차 권선에 비정상적인 현상이 있는지 확인하세요.
(6) 전혀 표시가 없습니다. 클램프 미터에 연결되거나 관련된 정류기 다이오드, 미터 헤드, 스위치 및 배선에 파손이 없는지 점검해야 합니다.
