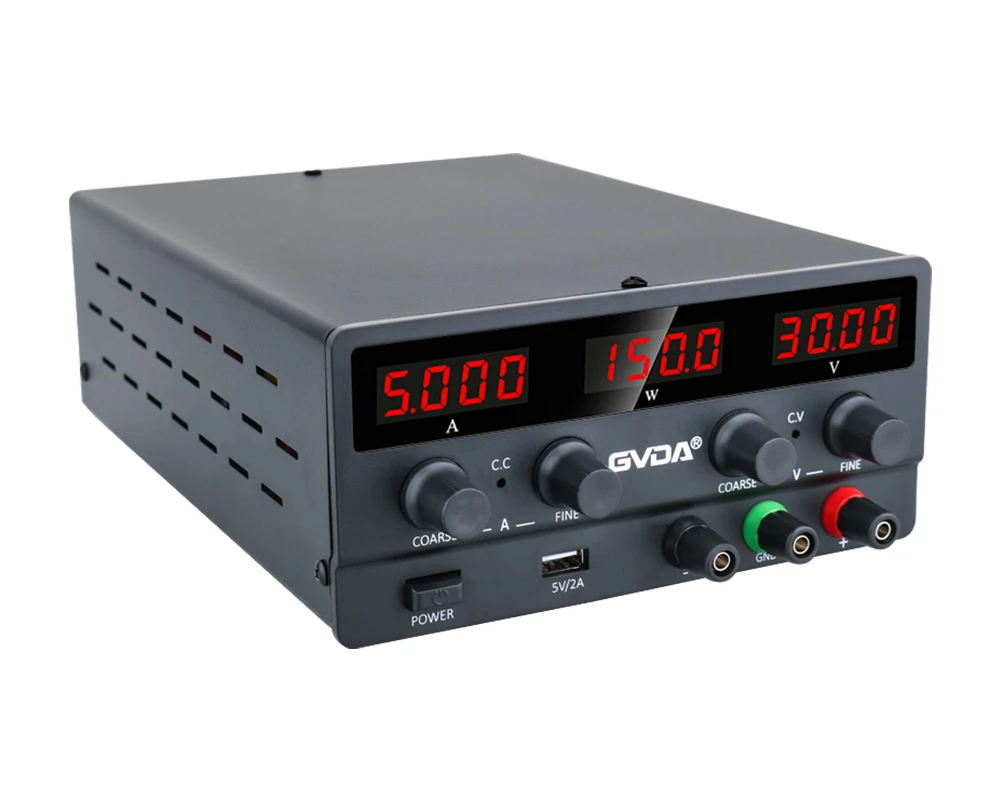

DC 안정화 전원 공급 장치의 일반적인 결함 분석
(1) 조정전원의 점검
과부하 또는 단락을 방지하기 위해 DC 안정화 전원 공급 장치는 일반적으로 퓨즈를 통해 전원 공급 장치의 입력 및 출력 단자에 연결한 다음 입력 및 출력 단자를 통해 외부 회로에 연결합니다. 먼저 휴즈가 끊어졌거나 풀렸는지, 입출력단과 휴즈의 연결이 안정적인지, 단자가 단락되었거나 풀렸는지 등을 확인해야 합니다. 비정상적인 경우 DC 안정화 전원 공급 장치의 껍질을 열어 저항, 커패시터, 다이오드, 트랜지스터 등과 같은 내부 구성 요소가 손상되었는지 확인하십시오.
(2) 정류된 출력 전압 측정
DC 안정화 전원 공급 장치에서 측정할 수 있는 정류된 출력 전압 그룹이 있습니다. 이러한 정류된 출력 전압을 측정하면 회로의 다양한 오류를 판단하는 데 도움이 될 수 있습니다. 측정된 정류 출력 전압 값이 비정상인 경우 조정된 전원 공급 장치의 작동에 다양한 오류가 발생합니다. 그러므로,
정류된 출력 전압을 측정하는 것은 필요한 단계입니다.
(3) 전자 부품의 성능 테스트
측정된 정류 출력 전압이 정상이지만 출력 전압이 안정적이지 않으면 전압 안정화 회로에 결함이 있는 것입니다. 이 때문에 조정관, 증폭기관 등 수정소자의 성능과 콘덴서의 고장 여부를 테스트할 필요가 있다. 이 과정에서 전자 부품이 손상되거나 성능이 저하되면 손상된 부품을 교체해야 합니다.
(4) 회로 동작점 확인
정류된 출력전압과 전자부품의 성능이 정상이면 회로의 동작점이 정상인지, 즉 고전압으로 인해 트랜지스터가 포화영역이나 차단영역에서 동작하는지를 더 확인해야 한다. 또는 작동점이 낮고 정상적으로 작동하지 않습니다. . 정상적인 상황에서 DC 안정화 전원 공급 장치의 트랜지스터는 증폭 영역에서 작동합니다.
(5) 작동 회로 분석
이전 단계에서 문제가 발견되지 않으면 회로의 다른 구성 요소가 손상된 것일 수 있습니다. 이때 회로도에 따라 DC 조정 전원 공급 장치의 작동 원리를 신중하게 분석하고 고장 원인을 찾고 손상된 부품을 찾아야 합니다.
