AC 전류 측정을 위한 클램프 미터의 적절한 사용에 대한 최신 지식
1. 스타 연결 회로의 라인 전류는 위상 전류와 같습니다.
2. 델타 연결 전류에서 제로 라인 전류는 2상 전류와 같습니다.
3. 장비 전력 P에 따라 정격 전류를 계산합니다. 삼상 모터 1KW≈2A 단상 모터 1KW≈4.5A

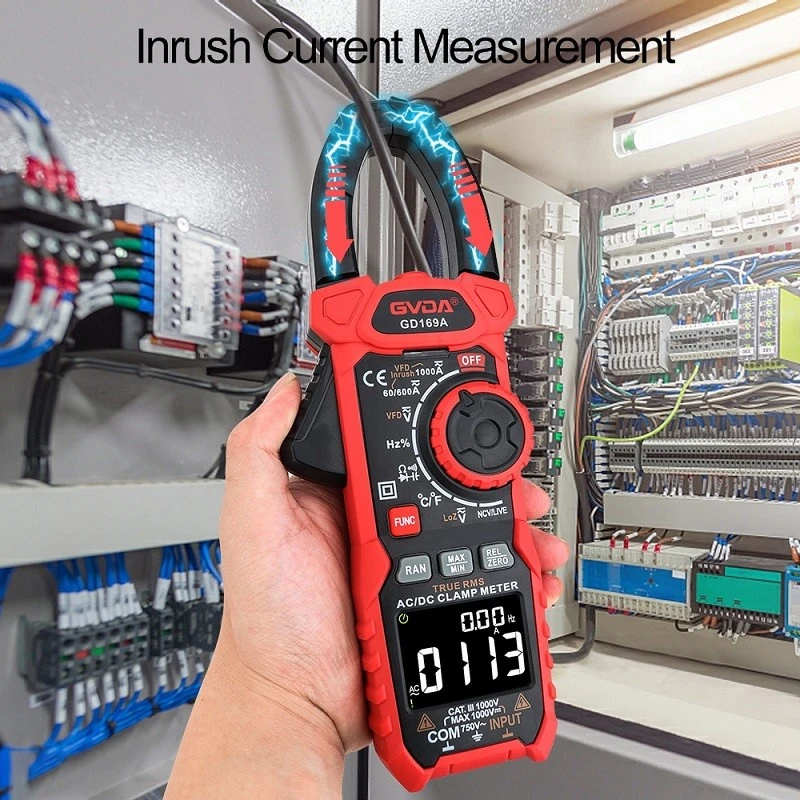

(A) 테스터는 장갑을 착용하고 시계 끝을 평평하게 하고 턱을 엽니다.
(나) 테스트 중인 리드선을 턱에 넣고 턱을 닫습니다.
(C) 두 개의 와이어를 동시에 고정하면 표시된 전류 값은 세 번째 와이어의 전류여야 합니다.
(라) 3상 4선식 계통에서 3상선을 동시에 클램프하여 측정하는 경우 지시전류값은 동작하는 영선의 전류값이어야 한다.
(E) 와이어의 전류가 너무 작으면 측정이 최소 전류 범위에 있더라도 포인터의 편향각이 여전히 매우 작기 때문에(그래서 판독값이 정확하지 않음) 와이어를 감을 수 있습니다. 클립을 여러 번 (4개의 원으로 표시됨) )) 측정 후 판독값을 테스트 중인 와이어의 실제 측정된 전류인 회전 수로 나눕니다. ,
