1. 스피커, 이어폰 및 동적 마이크 측정:
R×1Ω 기어를 사용하고, 테스트 펜을 한쪽 끝에 연결하고, 다른 테스트 펜은 다른 쪽 끝에 닿습니다. 일반적으로 선명하고 시끄러운 "클릭" 소리가 방출됩니다. 소리가 나지 않으면 코일이 끊어졌습니다. 소리가 작고 선명한 경우 코일을 문지르는 문제가 있어 사용할 수 없습니다.
2 측정 정전용량:
전기를 사용하여 정전 용량에 따라 적절한 범위를 선택하고 측정 중에 전해질 커패시터의 검정 검사 리드에 대한 커패시터의 양극에 주의를 기울입니다.
(1). 마이크로파 급 커패시터 용량의 크기를 추정: 포인터 스윙의 최대 진폭에 따라 경험또는 동일한 용량의 표준 커패시터를 참조하여 결정될 수 있다. 레퍼런스 커패시터는 용량이 동일한 한 동일한 견전 전압 값을 가질 필요가 없습니다. 예를 들어, 100μF/250V 커패시터는 100μF/25V 커패시터에 의해 참조로 추정될 수 있다. 포인터 스윙의 최대 진폭이 동일하다면 용량이 동일하다는 결론을 내릴 수 있습니다.
(2). 피코-파라드 레벨 커패시터의 커패시턴을 추정한다: R×10kΩ 블록을 사용하지만, 1000pF 이상의 커패시턴만 측정할 수 있다. 1000pF 또는 약간 더 큰 커패시터의 경우 바늘이 약간 스윙하는 한 용량이 충분하다고 간주 할 수 있습니다.
3. 커패시터가 누출되는지 측정: 1,000 마이크로패시저 이상의 커패시터의 경우 R×10Ω 블록을 사용하여 먼저 신속하게 충전하고 처음에는 커패시턴 용량을 추정한 다음 R×1kΩ 블록으로 변경하고 포인터가 반환하지 않을 때 잠시 동안 측정을 계속할 수 있지만, 포인터가 반환되지 않거나 매우 닫히거나 ∞ 그렇지 않으면 누출이 있을 것입니다. 수십 개의 마이크로패라드(예: 컬러 TV 스위칭 전원 공급 장치의 진동 커패시터)의 밑에 있는 일부 타이밍 또는 진동 커패시터의 경우, 누출 특성이 매우 높으며 약간의 누출이 있는 한 사용할 수 없습니다. 그런 다음 R×10kΩ 블록을 사용하여 측정을 계속하면 바늘이 돌아오는 대신 ∞ 중지해야합니다.

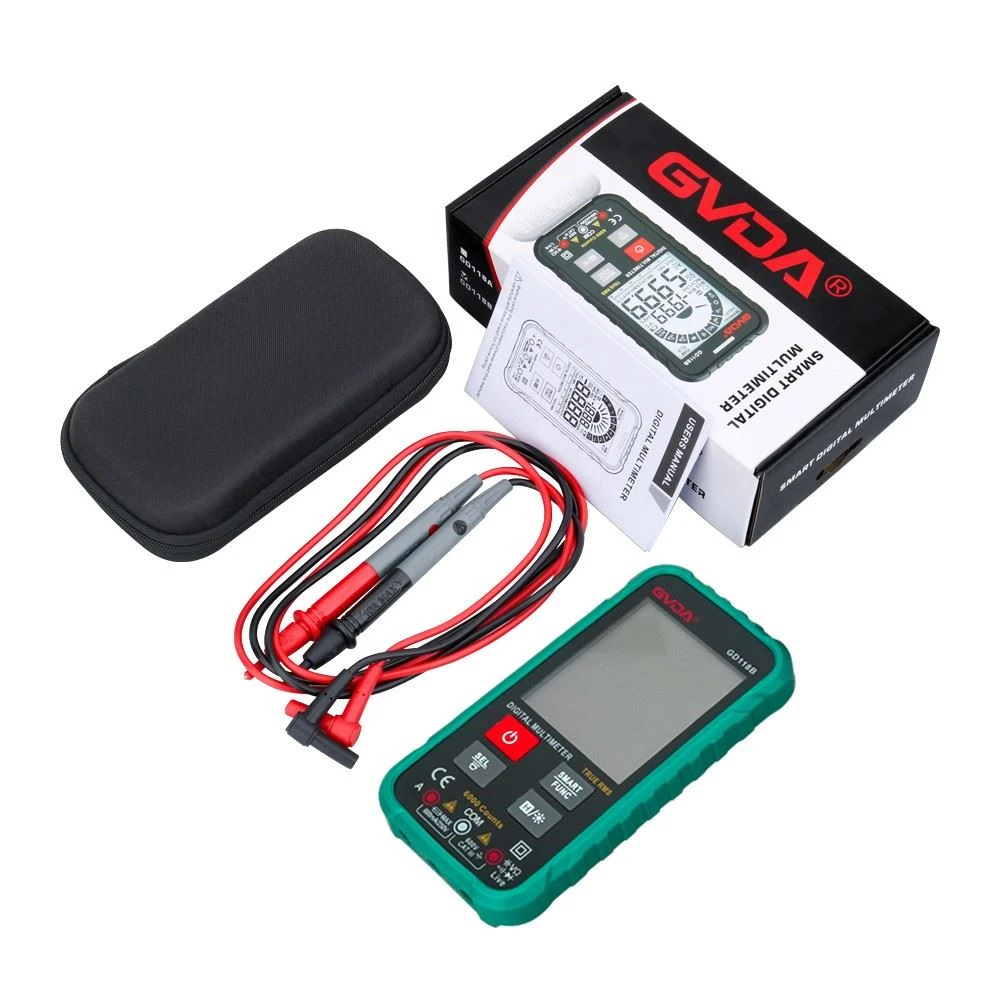

GVDA 디지털 멀티머 GD118B 녹색 색상 :
