저항 범위가 증가하면 멀티미터의 출력 전압도 증가합니까?
포인터형 멀티미터의 경우 저항 범위의 출력 전압은 기본적으로 미터 내부 배터리의 전압과 동일합니다. 예를 들어 MF47 모델의 Rx1-RX1K는 1.5V, Rx10K는 9V입니다. MF10 유형 R x1~R x10K는 1.5V, R x 100K는 15V입니다.
그러나 동일한 출력 전압을 갖는 이러한 기어는 회로 설계 및 내부 저항이 다르기 때문에 외부로 전류를 출력하는 능력이 다릅니다. 기어가 높을수록 전류는 낮아집니다. 예를 들어 Rx1을 사용하여 텅스텐 필라멘트 소형 전구를 측정하면 빛이 방출되지만 Rx1K 이상을 사용하면 빛이 방출되지 않습니다. 그러나 LED 비드의 경우 전도 전압이 1.8V 이상이므로 RX 1이 큰 전류를 출력할 수 있더라도 여전히 빛을 켤 수 없습니다. 반대로 Rx10K 또는 100K 범위의 9V 또는 15V 배터리를 사용하면 전류가 매우 작아지고 LED 비드가 전도되어 매우 약한 빛을 방출할 수 있습니다.

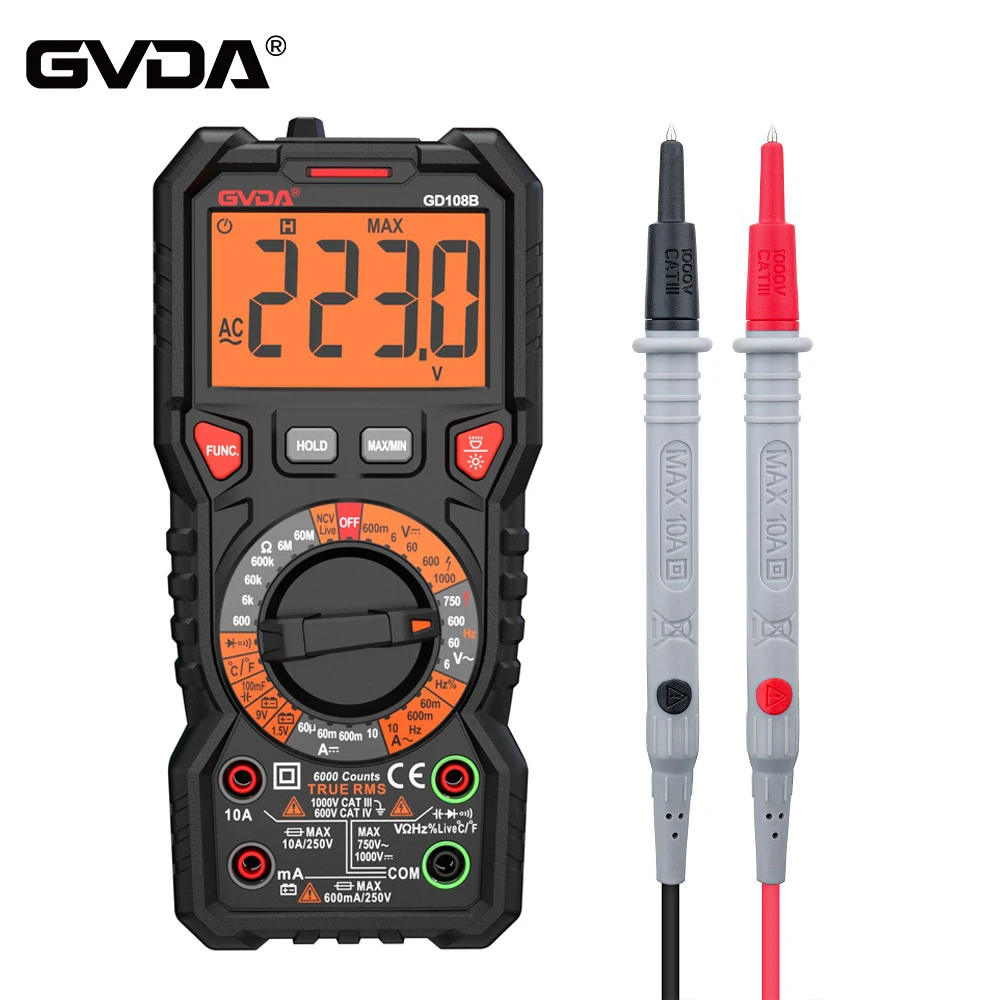

디지털 멀티미터는 내부에 증폭기가 있고 장비의 전력 소비도 줄여준다는 점에서 다릅니다. 따라서 저항 범위의 출력 전압은 매우 낮습니다. 9205 미터를 예로 들면, 200Ω과 20MΩ 사이의 출력 전압은 1/10V에 불과하며 다이오드와 200M 범위의 전압은 약간 더 높습니다.
다이오드 레벨은 PN 접합의 차단 영역을 돌파하는 데 사용되며 출력 무부하 전압은 일반적으로 2.5V 이상입니다. 프로브가 단락되면 전류도 1mA를 초과합니다. 200MΩ 범위에서는 측정된 저항기를 통과하는 전류가 작기 때문에 충분한 샘플링 전압 강하를 얻기 위해 출력 전압은 약 1.5v이지만 프로브가 단락될 때의 전류는 여전히 5μA 미만입니다. .
따라서 멀티미터 저항 범위의 출력 전압은 기어 변경에 따라 점차적으로 증가하지 않고 멀티미터의 정상적인 작동을 충족하도록 배열됩니다.
포인터 멀티미터에는 1.5V 배터리와 9V 배터리가 내장되어 있으며 특히 저항 범위에 전원을 공급하는 데 사용됩니다. 이는 이 두 개의 배터리를 제거하더라도 포인터 멀티미터, DC 전압 범위, AC 전압 범위 및 DC 전류 범위를 측정할 수 있다는 의미입니다. 이 세 가지 범위는 모두 테스트 중인 외부 회로에서 신호를 추출하고 통과함으로써 얻어지기 때문입니다. 내부 전압 분배기, 션트 저항기 및 전압 분배기/션트/정류기, 측정을 위해 통일된 미터 헤드를 사용하고 저항 범위의 전원 공급 장치로는 내부 배터리만 사용됩니다. 포인터 멀티미터의 저항범위는 볼트암페어법을 이용하여 저항을 측정하는 원리를 이용하여 설계되었습니다. 즉, 측정된 저항에 흐르는 전류를 기준으로 저항의 크기를 측정하는 것을 의미합니다. 저항은 전류를 방해하는 효과가 있다는 것을 알고 있으며, 이 원리를 바탕으로 저항의 크기를 측정합니다. 즉, 측정된 저항의 저항값이 클수록 측정된 저항에 흐르는 전류는 작아집니다. . 이 시점에서 포인터 편향 각도도 작아지며 이는 측정된 저항의 저항 값이 크다는 것을 나타냅니다. 반대로, 측정된 저항의 저항값이 작을수록 측정된 저항에 흐르는 전류는 커집니다. 이 시점에서 포인터 편향 각도도 커집니다. 이는 측정된 저항의 저항 값이 매우 작음을 나타냅니다. 이 원리에 따라 설계된 저항 범위입니다.
포인터 멀티미터의 R × 10K 기어는 내부 9V 배터리로 구동됩니다. R × 1K R × 100 R × 10 R × 둘 다 내부 1.5V 전원 공급 장치를 사용합니다.
디지털 멀티미터에서 다이오드 범위의 개방 회로 전압은 즉 V Ω 홀과 COM 홀 사이의 전압이 약 2.5V-2.8V인 반면 모든 범위의 개방 회로 전압은 저항 범위는 약 0.3V-0.6V이고 각 범위의 전류는 다릅니다. 이건 직접 측정해야 해
