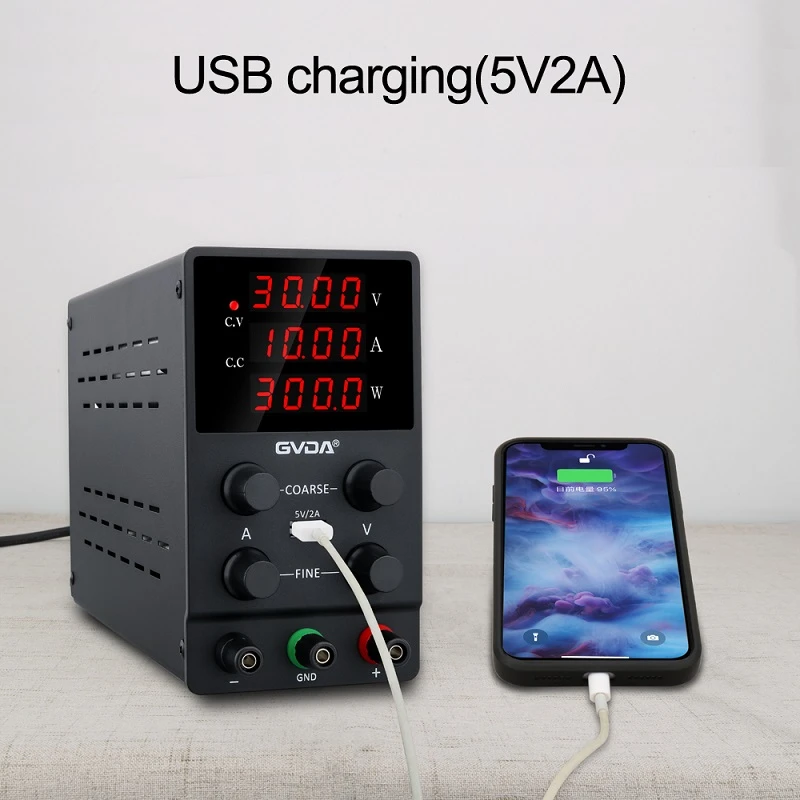

고전력 DC 조정 전원 공급 장치

전원 공급 장치 기술의 발전과 제품 응용 요구 사항의 개선으로 전원 공급 장치의 전력도 증가하고 있습니다. 현재 테스트용 고전력 DC 전원 공급 장치에는 주로 두 가지 유형이 있습니다. 하나는 선형 DC 조정 전원 공급 장치이고 다른 하나는 고주파 DC 조정 전원 공급 장치입니다. .

선형 DC 조정 전원 공급 장치

선형 DC 안정화 전류 안정화 전원 공급 장치는 내부적으로 선형 직렬 및 사이리스터 조정 모드를 채택합니다. 그것은 초고정밀, 높은 안정성, 낮은 리플 계수 및 높은 간섭 방지 특성을 가지고 있습니다. 그것은 주로 과학 연구 단위, 실험실에서 사용되며 전자 생산 라인 및 기타 고정밀 DC 규제 전원 공급 장치를 테스트할 때 사용됩니다.

스위칭 조정 전원 공급 장치의 특성 스위칭 조정 전원 공급 장치의 분류

"스위칭 조정 전원 공급 장치"는 "직렬 조정 전원 공급 장치"보다 효율적이고 에너지를 절약합니다. 그것은 주 전원의 변화에 적응하는 강력한 능력을 가지고 있습니다. 출력 전압은 광범위하게 조정할 수 있습니다. 하나의 스위치 튜브는 서로 다른 전압 레벨의 여러 그룹을 쉽게 얻을 수 있습니다. 전원; 작은 크기, 가벼운 무게 및 기타 많은 장점이 있으며 널리 사용됩니다.

(1) 저전력 소모 및 고효율

(2) 작은 크기와 가벼운 무게

(3) 광범위한 전압 조절

(4) 필터링 효율이 크게 향상되고 필터 커패시터의 용량과 부피가 크게 감소합니다.

(5) 유연하고 다양한 회로 형태

분류

스위칭 조정 전원 공급 장치에는 여러 가지 회로 구조가 있습니다.

(1) 운전모드에 따라 자기동기와 자기동기가 있다.

(2) DC/DC 변환기의 작동 모드에 따라: ①단일 종단 포지티브 여기 유형 및 플라이백 유형, 푸시-풀 유형, 하프 브리지 유형, 풀 브리지 유형 등; ②벅형, 부스트형, 벅-부스트형 등

(3) 회로 구성에 따라 공진형과 무공진형이 있다.

(4) 제어 모드에 따라: ① 펄스 폭 변조(pWM) 유형; ② 펄스 주파수 변조(pFM) 방식; ③ pWM 및 pFM 하이브리드 유형.

(5) 전원 공급 장치의 절연 여부와 피드백 제어 신호 결합 방식에 따라 절연형, 비절연형, 변압기 결합형, 광전 결합형 등이 있습니다.
