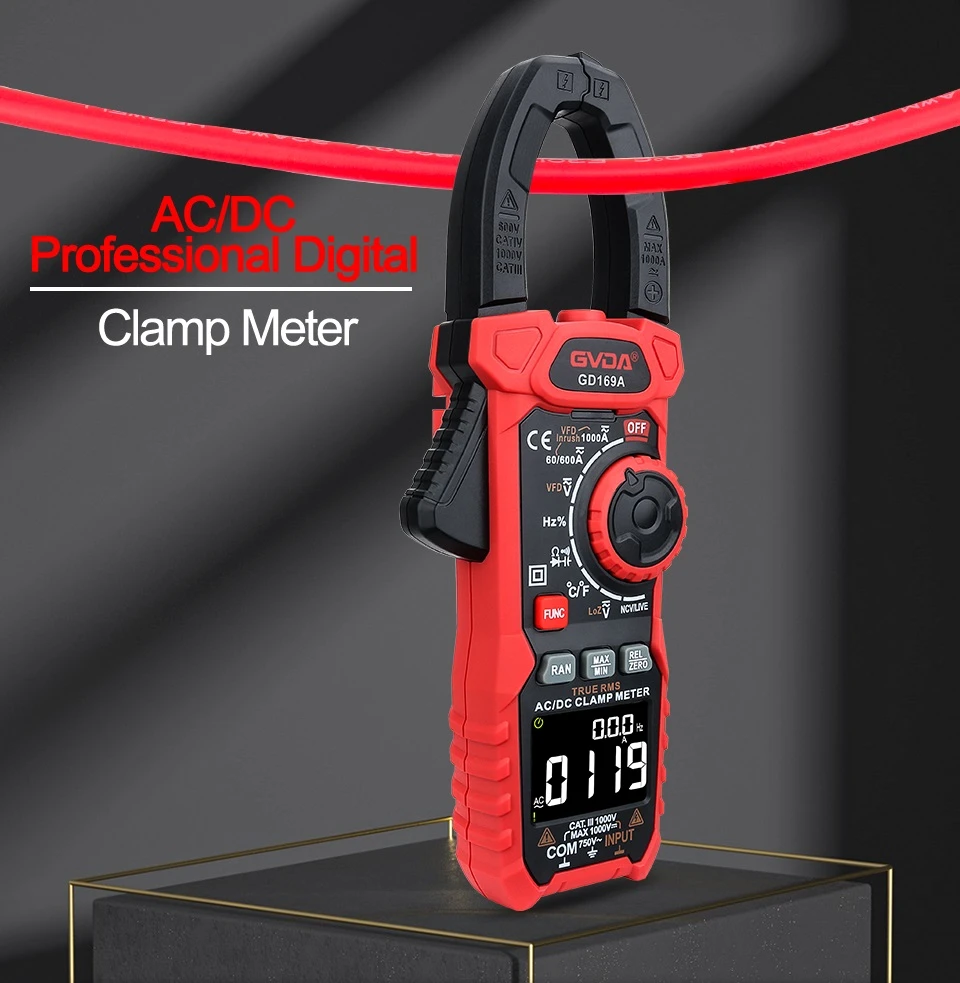

클램프 미터(clamp meter)는 변류기와 전류계를 통합한 기기입니다. 작동 원리는 전류를 측정하는 변류기의 작동 원리와 동일합니다. 클램프 미터는 변류기와 전류계로 구성됩니다. 변류기의 철심은 렌치를 조이면 열 수 있습니다. 측정된 전류가 통과하는 전선은 자르지 않고 철심의 개구부를 통과할 수 있으며 렌치를 놓으면 철심이 닫힙니다. 철심을 통과한 피시험회로선은 변류기의 1차 코일이 되고, 전류는 전류를 통과시켜 2차 코일에 유도된다. 따라서 2차 코일에 연결된 전류계는 -----테스트 중인 라인의 전류를 측정합니다. 구조 및 원리 클램프 미터는 본질적으로 변류기, 클램프 렌치 및 반력계가 있는 정류기 자기 전기 시스템으로 구성됩니다.
클램프 미터의 작동 원리는 변압기와 동일합니다. 1차 코일은 승압 변압기인 1-턴 변압기의 1차 코일에 해당하는 클램프 코어를 통과하는 와이어입니다. 2차 코일과 측정용 전류계는 2차 회로를 구성합니다. 교류 전류가 와이어를 통과할 때 교류 자기장을 생성하고 2차 루프에 유도 전류를 유도하는 것은 코일의 이 회전입니다. 1차 전류에 대한 전류의 비율은 1차 및 2차 코일 권선의 역비와 같습니다. . 클램프 형 전류계는 대전류를 측정하는 데 사용됩니다. 전류가 충분히 크지 않으면 1차 전선을 클램프형 미터에 통과시켜 권수를 늘리고 동시에 측정된 전류를 권수로 나눌 수 있습니다.
클램프 전류계의 피드스루 전류 트랜스포머의 2차 권선은 철심에 감겨 AC 전류계와 연결되며, 그 1차 권선은 트랜스포머의 중심을 통과하는 측정선이다. 노브는 실제로 범위 선택 스위치이며 렌치의 기능은 코어 관통 변압기 철심의 가동 부분을 열고 닫아 테스트 중인 도체를 고정하는 것입니다.
전류를 측정할 때 렌치를 누르고 턱을 열고 측정된 전류가 흐르는 와이어를 관통형 변류기의 중앙에 놓습니다. 측면 권선에 전류가 유도되고 전류가 전자기 전류계의 코일을 통과하여 지침을 편향시키고 측정된 전류 값을 다이얼 눈금에 표시합니다.
클램프 미터는 변류기와 전류계를 일체화한 기구로 그 작동 원리는 전류를 측정하는 변류기와 동일하다. 클램프 미터는 변류기와 전류계로 구성됩니다. 변류기의 철심은 렌치를 조이면 열 수 있습니다. 측정된 전류가 통과하는 전선은 자르지 않고 철심의 개구부를 통과할 수 있으며 렌치를 놓으면 철심이 닫힙니다. 철심을 통과한 피시험회로선은 변류기의 1차 코일이 되고, 전류는 전류를 통과시켜 2차 코일에 유도된다. 따라서 2차 코일에 연결된 전류계는 -----테스트 중인 라인의 전류를 측정합니다.
클램프 미터는 스위치의 이동을 통해 다른 범위로 변경할 수 있습니다. 단, 전원이 켜진 상태에서 기어 변속 시에는 작동하지 않습니다. 클램프 미터의 정확도는 일반적으로 높지 않으며 일반적으로 2.5 ~ 5입니다. 사용 편의성을 위해 다양한 수준의 전류 및 측정 전압을 측정하기 위해 미터에 다양한 범위의 스위치가 있습니다.
클램프 미터는 원래 AC 전류를 측정하는 데 사용되었지만 현재 멀티미터에는 AC 및 DC 전압, 전류, 커패시턴스, 다이오드, 3극관, 저항, 온도, 주파수 등을 측정할 수 있는 모든 기능이 있습니다.
