멀티미터가 로드셀을 감지하는 방법
로드 셀은 산업 계량(예: 벨트 저울, 바닥 저울, 전자 저울, 인간 저울 등), 힘 테스트 및 인장 압력 측정에 널리 사용됩니다. 현장 사용 중 로드셀의 고장은 일반적으로 다음과 같습니다.
1. 센서에 과부하가 걸리고 사용자와 제조업체가 명확하게 의사 소통하지 않고 센서 범위와 실제 힘 값과 무게가 일치하지 않아 센서에 과부하가 걸리고 센서 브리지 암의 저항이 변형되고 회로가 불균형합니다. 센서가 정상적으로 작동하지 않고 출력 신호가 변동하고 저항이 무한합니다.
2. 센서 리드선이 파손되어 사용자가 보호 조치를 취하지 않은 경우. 일반적으로 센서 리드 인터페이스에서 센서 리드가 파손되어 반응이 없거나 측정값의 급격한 변화 없이 센서를 사용하는 데 영향을 미칩니다.
3. 센서의 부적절한 사용, 정적 센서 사용시 충격력, 전단력, 비틀림력 등은 센서를 심각하게 손상시키고 심지어 수리할 수 없습니다.

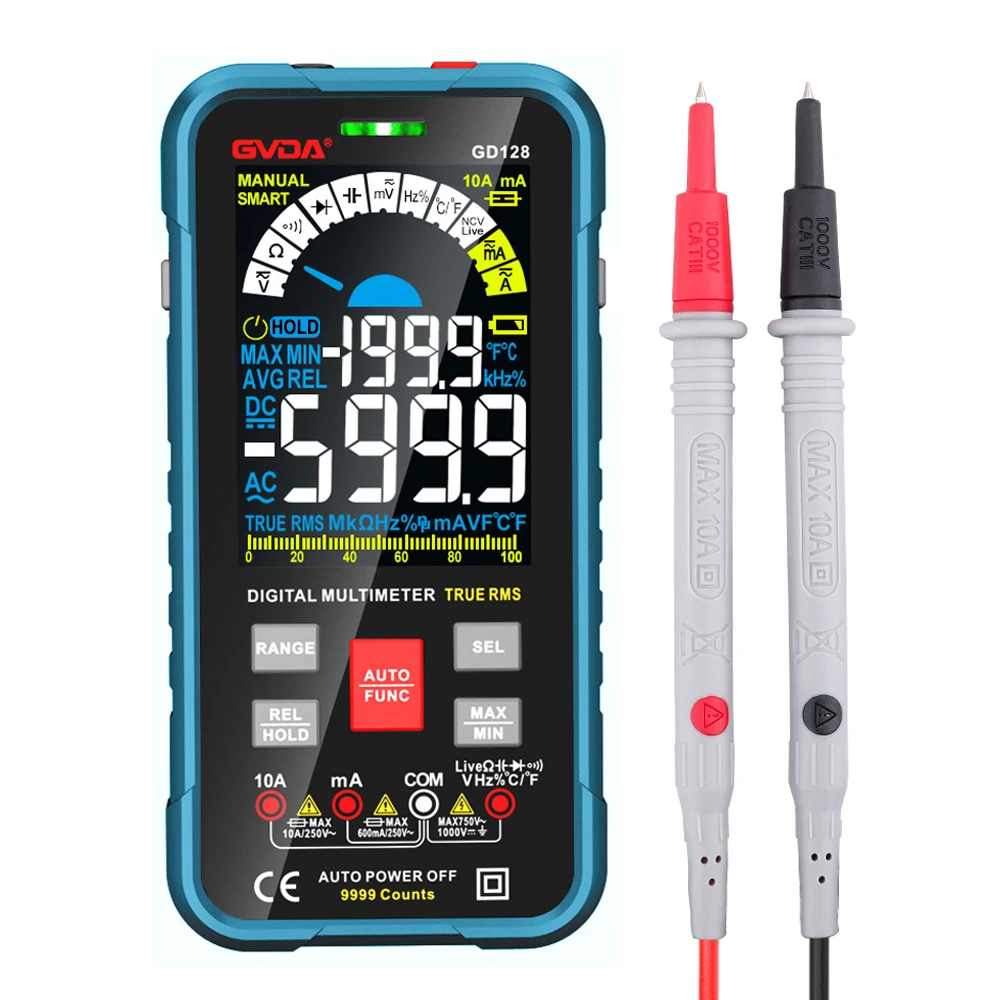

그렇다면 멀티미터를 효과적으로 사용하여 로드 셀의 일반적인 결함을 감지하는 방법은 무엇입니까?
1. 센서 제조사에서 센서 출력 감도와 전원 전압을 제공합니다. 이 두 매개 변수에 따라 센서 출력 신호를 감지합니다. 스트레인 게이지 로드셀 출력 아날로그 신호 밀리볼트 전압. 예를 들어 센서 출력 감도는 2.0mV/V이고 전원 전압은 DC10V입니다. 두 매개변수는 DC10V가 필요한 센서 여기 작동 전압을 제공할 수 있습니다. 센서 출력 신호는 여기 전압 출력 1V당 2.0mV의 선형 관계에 해당합니다. 예를 들어, 센서의 풀 스케일은 50KG이고 센서에 대한 DC10V 전압의 풀 스케일 출력은 20mV입니다. 이 관계에 따라 멀티미터 mV 기어를 사용하여 센서 출력 신호를 측정합니다. 센서의 무부하 출력은 0mV로 정상으로 이 값보다 크지만 이 값에 가까울 때 값 변화는 센서가 제로 드리프트를 갖는다는 것을 의미한다. 값이 크면 센서가 손상되었거나 내부 브리지가 회로이고 브리지 암 저항이 비대칭임을 의미합니다.
2. 센서 파라미터에 따라 센서 스트레인 게이지가 손상되었는지 확인하기 위해 센서 공장에서 제공하는 입력 저항 및 출력 저항. 센서 입력 및 출력 저항 값은 제조업체마다 다릅니다. 따라서 제조업체의 라벨에 따라 테스트해야 합니다. 멀티미터를 사용하여 옴 기어, 전원 공급 장치와 전원 공급 장치 접지의 저항, 신호선과 신호 접지의 저항을 감지합니다. 공장 저항 값보다 크면 센서에 과부하가 걸렸고 스트레인 게이지가 변형되었음을 의미합니다. 저항 값이 무한대이면 센서 스트레인 게이지가 심각하게 손상되어 수리할 수 없습니다.
3. 센서 사용 중에 리드선이 자주 끊어지고 외피 와이어의 외층이 손상되지 않아 센서 와이어의 육안 검사 상태가 양호합니다. 멀티미터의 옴 기어를 사용하여 센서 와이어의 연속성을 감지합니다. 저항이 무한이면 저항이 바뀌면 접촉 불량을 결정합니다.
