클램프 전류계를 유지하는 방법
클램프 전류계는 흐르는 전선의 전류를 측정하는 데 사용되는 도구입니다. 전원 공급 장치와 라인을 분리하지 않고도 가동 중인 장비의 작동 전류를 직접 측정할 수 있습니다. 또한 AC 및 DC 전압, 저항을 측정하고 테스트를 통과할 수도 있습니다.

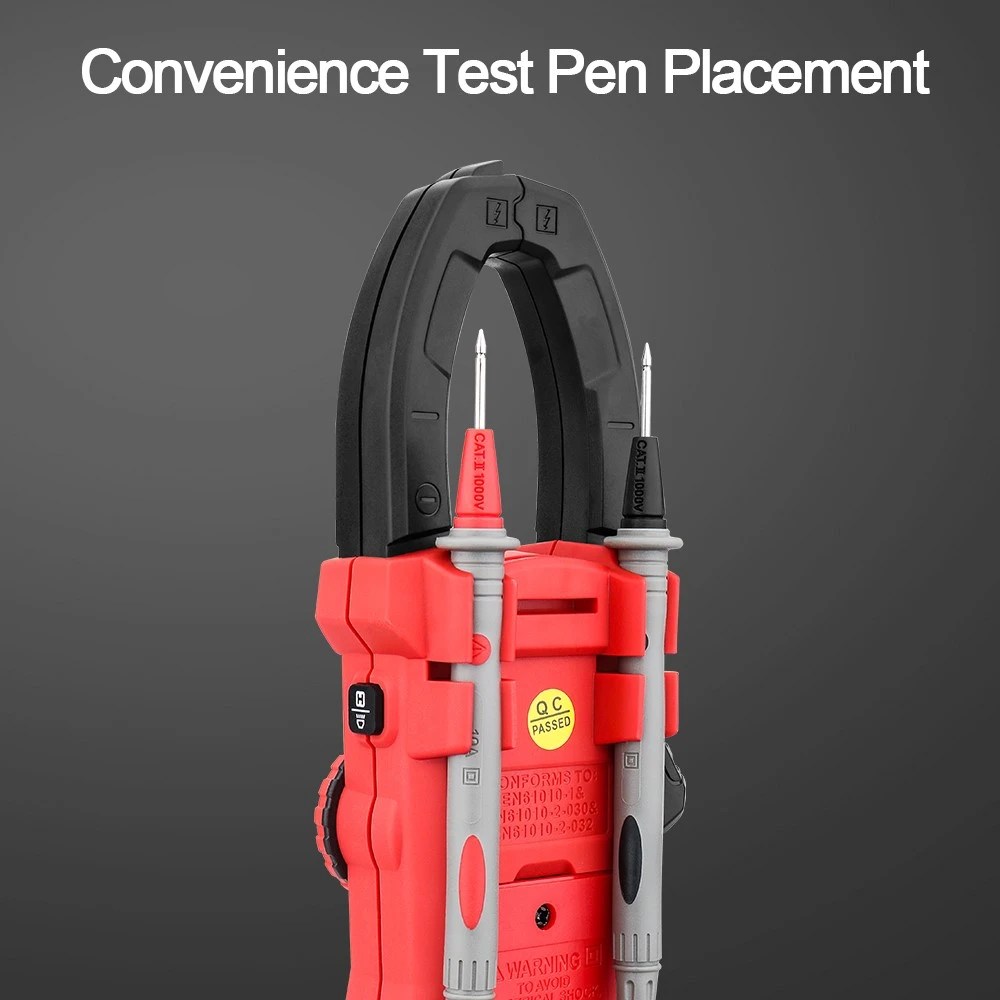

클램프 전류계에는 많은 모델이 있지만 그림 9-13에 표시된 것처럼 기본적으로 모양이 유사합니다. 사용 방법:
(1) 클램프 전류계 사용 시 주의사항
① 측정 전 예비 측정 전류의 크기를 추정하고 적절한 범위를 선택해야 합니다.
② 측정 시 전류가 흐르는 측정선을 조(Jaw) 중앙에 위치시켜 오차를 방지해야 합니다. 전류가 낮은 도체를 측정하는 경우 정확도를 높이기 위해 조건이 허용되면 측정할 도체를 몇 번 더 감은 다음 조에 넣어 측정할 수 있습니다. 실제 전류 값은 미터 판독값을 도체 회전 수로 나눈 값과 같습니다.
③ 측정 중 소음이 발생하면 조와 와이어의 접촉이 불량한 것입니다. 턱을 다시 열고 닫을 수 있습니다. 여전히 소음이 지속되면 측정하기 전에 휘발유로 턱을 청소하십시오.
(2) 측정 동작 방법
① AC 전력 측정. 스위치를 ACA1000A 위치로 돌립니다. 스위치를 편안한 위치에 유지하십시오. 방아쇠를 눌러 조를 열고 와이어를 고정한 후 값을 읽습니다. 판독값이 200A 미만인 경우 판독값의 정확도를 높이기 위해 스위치를 ACA200A로 전환해야 합니다.
②AC 및 DC 전압 측정. DC 전압을 측정할 때는 스위치를 DCV1000으로 돌립니다. AC 전압을 측정할 때는 스위치를 ACV750V로 전환하고 스위치를 편안한 상태로 유지하십시오. 빨간색 테스트 리드를 "VΩ" 단자에 연결하고 검정색 테스트 리드를 "COM" 단자에 연결합니다. 그런 다음 빨간색과 검은색 테스트 리드를 테스트 중인 회로에 병렬로 연결합니다. 읽은 값은 회로의 실제 전압입니다.
③저항 측정. 해당 범위에 대해 스위치를 전기 차단으로 돌립니다. 스위치를 편안한 위치에 유지하십시오. 빨간색 테스트 리드를 "VΩ" 단자에 연결하고 검정색 테스트 리드를 "COM" 단자에 연결합니다. 측정하고 있는 저항기의 양쪽 끝에 빨간색과 검은색 테스트 리드를 연결하고, 읽은 값이 측정하고 있는 저항기의 실제 저항값이 됩니다.
참고: 라인 저항을 측정할 때는 라인의 전원을 끄고 저항에 연결된 커패시터를 방전시켜야 합니다.
④연속성 테스트. 스위치를 200Ω 위치로 돌리고 빨간색 테스트 리드를 "VΩ" 단자에 연결하고 검정색 테스트 리드를 "COM" 단자에 연결합니다. 미터기의 부저가 울리면 빨간색과 검은색 테스트 리드 사이의 저항이 50±2.5Ω 미만이라는 의미입니다.
