디지털 멀티미터로 케이블 파손을 측정하는 방법
디지털 멀티미터를 이용하여 전선 및 케이블의 단선점을 판단하는 방법 : 외부 절연피복이 감겨져 케이블 또는 케이블 내부에 단선 불량이 발생한 경우,
끊어진 전선의 정확한 위치를 파악하기 어렵게 만듭니다. 디지털 멀티미터를 사용하면 이 문제를 쉽게 해결할 수 있습니다. 구체적인 방법: 끊어진 전선(케이블)의 한쪽 끝을 220V 주 전원 공급 장치의 활선에 연결하고 다른 쪽 끝을 공중에 걸어 놓습니다. 디지털 멀티미터를 AC2V 기어로 바꾸고,
전선(케이블)의 활선 연결 끝 부분부터 시작하여 한 손으로 검정색 프로브 끝을 잡고 다른 손으로 와이어 절연체를 따라 빨간색 프로브를 천천히 움직입니다. 이때 디스플레이 화면에 표시되는 전압은 약 0.445V(DT890D 미터로 측정)입니다.
빨간색 프로브가 특정 지점으로 이동하면 디스플레이 화면에 표시되는 전압이 갑자기 원래 전압의 수십 분의 1로 떨어지며,
와이어(케이블) 중단점은 이 위치(활선의 들어오는 끝)에서 앞쪽으로 약 15cm 떨어진 곳에 있습니다.
이 방법을 사용하여 쉴드선을 확인할 때 심선만 끊어지고 쉴드층도 끊어지지 않는다면 이 방법은 무력합니다.
디지털 멀티미터를 사용하여 와이어 파손을 감지하는 방법

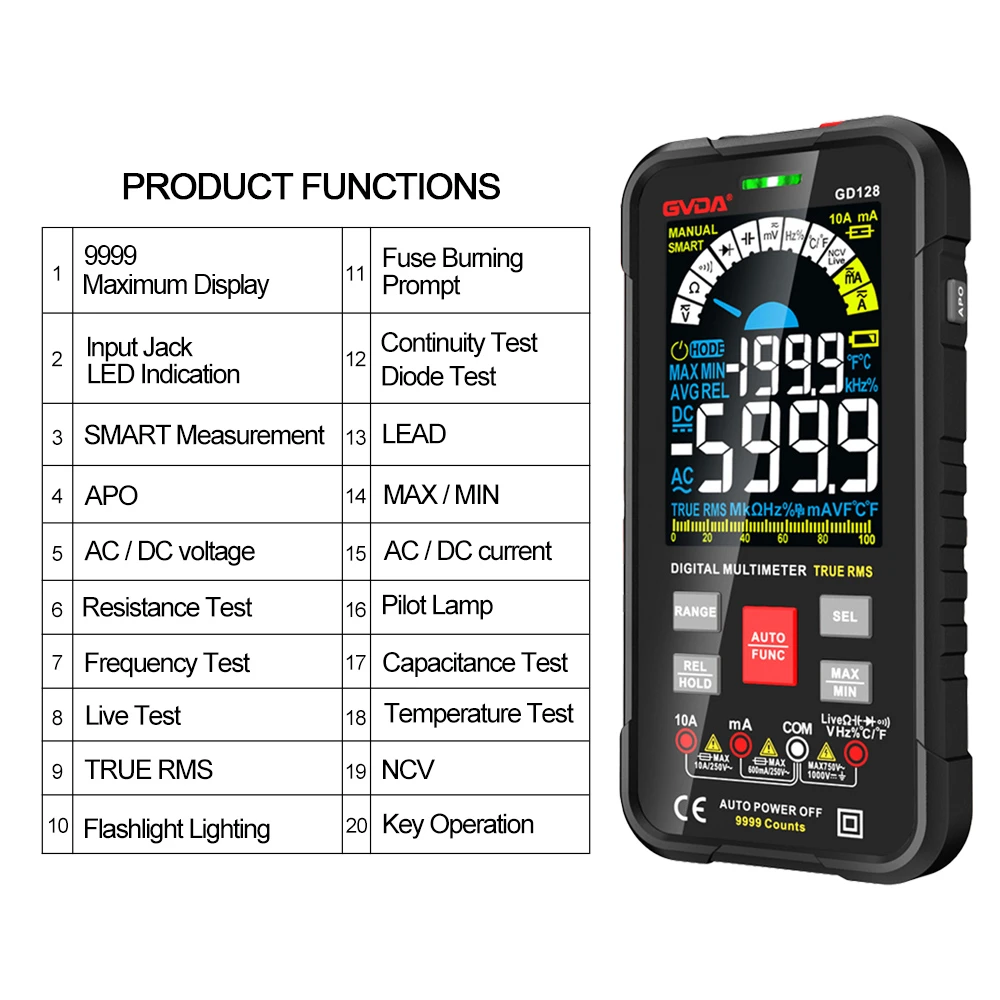

1. 먼저 전선의 연결 여부를 쉽게 측정할 수 있는 디지털 멀티미터를 준비합니다.
2. 그런 다음 데스크탑에 와이어를 놓습니다.
3. 멀티미터의 빨간색 플러그를 맨 오른쪽 소켓에 삽입하고 검은색 플러그를 COM 소켓에 삽입합니다.
4. 그런 다음 가운데 손잡이를 작은 경적 쪽으로 돌립니다.
5. 다음으로 노출된 금속 와이어의 양쪽 끝 부분에 금속을 접촉시킵니다. 소리가 나고 수치 변화가 있으면 와이어가 양호한 것입니다.
6. 소리나 변화가 없으면 값은 1로 표시되어 와이어가 끊어지고 저항이 무한하다는 것을 나타냅니다.
