멀티미터로 접지 저항을 측정하는 방법
토질이 다른 토양에서 멀티미터로 접지저항을 측정하고, 멀티미터로 측정한 데이터와 특수 접지저항 측정기로 측정한 데이터를 비교했다. 두 사람은 매우 가깝습니다. 구체적인 측정 방법은 다음과 같습니다.
길이 8mm, 길이 1m의 환봉 2개를 구하여 한쪽 끝을 보조 시험봉으로 깎아 시험할 접지체 A의 양쪽에서 5m 떨어진 지면에 삽입한다. 깊이는 0 이상이어야 한다. .6m, 세 개를 일직선으로 유지하십시오.
여기서 A는 시험할 접지체이고, B와 C는 보조 시험봉이다.

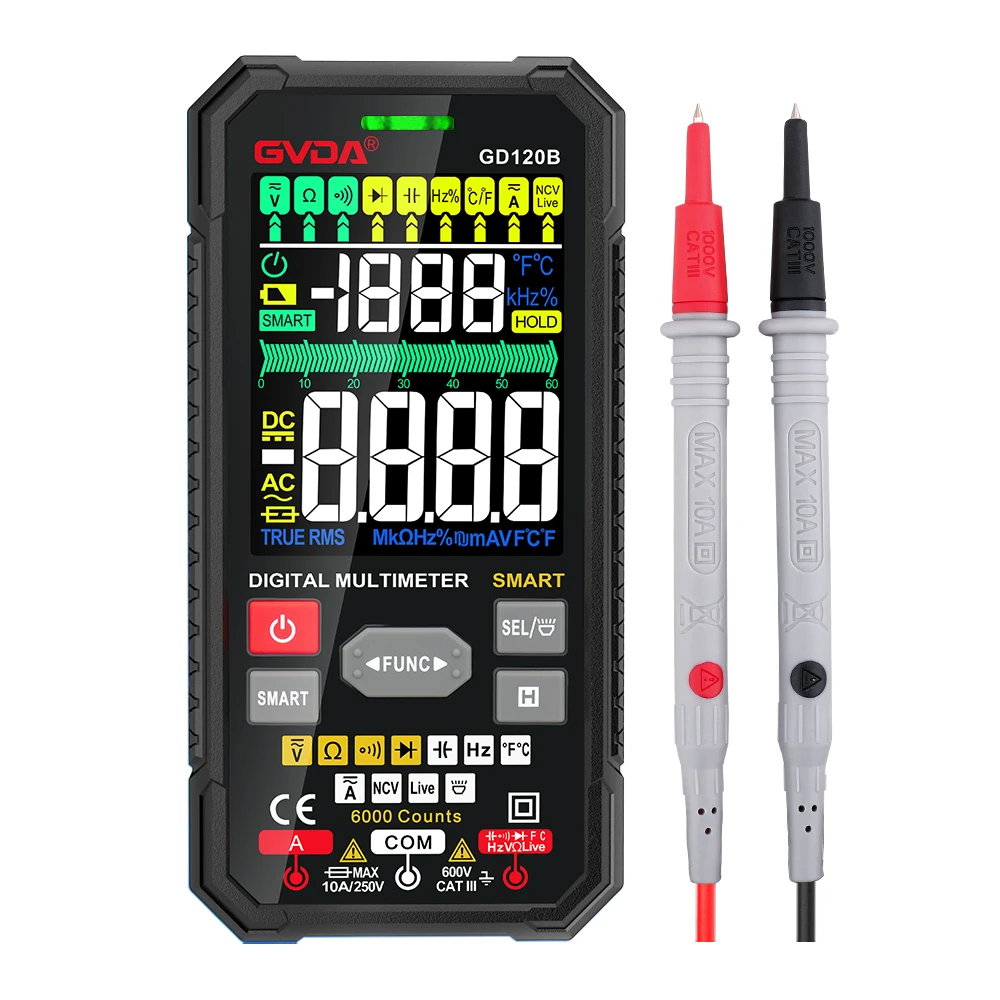

그런 다음 멀티미터(R*1 기어)를 사용하여 A와 B를 측정합니다. A와 C 사이의 저항값을 각각 RAB, RAC, RBC로 기록하고 접지체 A의 접지저항값을 계산으로 구할 수 있다.
접지 저항은 접지 본체와 토양 사이의 접촉 저항을 의미하기 때문입니다. A, B, C의 접지저항을 각각 RA, RB, RC라 하자. 그런 다음 A와 B 사이의 토양 저항을 RX라고 합니다. AC와 AB 사이의 거리가 같기 때문에 A와 C 사이의 토양 저항도 RX가 될 수 있습니다. BC=2AB이므로 B와 C 사이의 토양 저항은 약 2RX이므로 다음과 같습니다.
RAB=RA 더하기 RB 더하기 RX. . . . . .
①RAC=RA + RC + RX. . . . . .
②RBC=RB + RC + 2RX. . . . . .
③ ①과 ②-③을 더하여 RA=(RAB + RAC-RBC)/2를 얻습니다. . . . . . ④
④식은 접지 저항의 계산식입니다.
측정 예: 접지체의 측정 데이터는 다음과 같습니다: RAB=8.4∩, RAC=9.3∩, RBC=10.5∩. 하지만:
RA=(8.4 + 9.3—10.5)/2=3.6(∩)
따라서 시험 중인 접지체 A의 접지 저항값은 3.6∩이다.
접지 저항이 작을수록 좋은 이유는 무엇입니까?
저항이 작을수록 통과하는 전류의 저항이 작기 때문에 누설이 있으면 접지된 접지선에서 접지로 모든 전기가 업로드됩니다.
피뢰보호접지(즉, 일반 피뢰침) 등 접지의 종류는 여러 가지가 있는데, 접지저항이 작을수록 낙뢰를 한번 맞으면 접지선을 통해 지면으로 방전되는 속도가 더 빠른 즉, 더 안전합니다. 전기 장비가 안전하게 접지됨(예: 세탁기 케이스가 접지됨): 접지 저항이 작을수록 케이스가 누수될 때 누수가 접지선을 통해 접지로 전달됩니다. 접지저항이 너무 크면(인체저항보다 크면) 사람이 케이싱을 만지면 인체가 접지선이 되어 인체에서 대지로 전류가 흘러 감전이 된다. ; 전자 장비 등 내부의 작업 접지는 작을수록 좋습니다.
