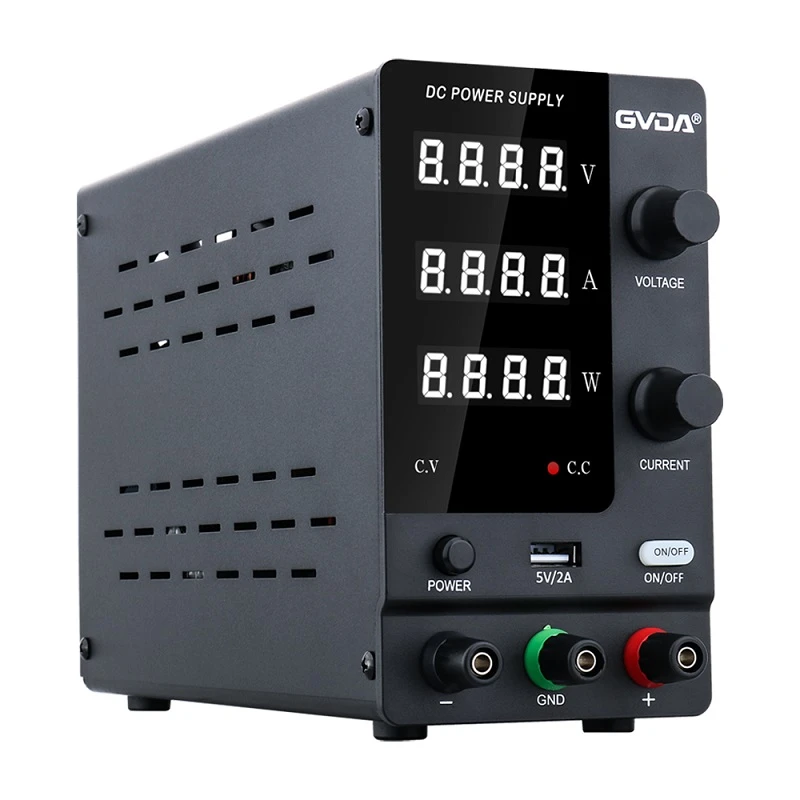

DC 전원 리플 측정 방법
오실로스코프
오실로스코프는 DC 전원의 리플을 측정하는 주요 장비입니다. 전압 파형을 직관적으로 표시할 수 있어 리플을 쉽게 관찰하고 분석할 수 있습니다. 오실로스코프를 선택할 때는 다음 요소를 고려해야 합니다.
(1) 대역폭: 오실로스코프의 대역폭은 측정 정확도를 보장하기 위해 측정된 신호의 최고 주파수보다 커야 합니다.
(2) 샘플링 속도: 오실로스코프의 샘플링 속도는 빠르게 변화하는 리플 신호를 포착할 수 있을 만큼 높아야 합니다.
(3) 입력 임피던스: 오실로스코프의 입력 임피던스는 테스트된 회로에 영향을 주지 않을 만큼 충분히 커야 합니다.
AC 밀리볼트계
AC 밀리볼트 미터는 리플의 실효값(RMS)을 측정할 수 있으며 리플 크기의 정량 분석에 적합합니다. AC 밀리볼트 미터를 선택할 때는 측정 범위와 정확도에 주의를 기울여야 합니다.
스펙트럼 분석기
스펙트럼 분석기는 리플의 스펙트럼 분포를 측정할 수 있으며 이는 리플의 소스와 특성을 분석하는 데 도움이 됩니다. 스펙트럼 분석기를 선택할 때는 주파수 범위와 분해능에 주의를 기울여야 합니다.
3, DC 전원 리플 측정 단계
측정 장비를 준비하세요
오실로스코프, AC 밀리볼트 미터 등과 같은 적절한 측정 장비를 선택하고 테스트된 전원 공급 장치의 매개변수 및 요구 사항에 따라 교정하십시오.
측정 장비 연결
전원 공급 장치의 정상적인 작동에 영향을 주지 않도록 주의하면서 측정 장비를 테스트된 전원 공급 장치에 연결합니다. 오실로스코프의 프로브는 전원 출력 단자에 연결되어야 하며 AC 밀리볼트 미터의 입력 단자는 전원 출력 단자에 연결되어야 합니다.
측정 매개변수 설정
테스트된 전원 공급 장치의 매개변수 및 요구 사항에 따라 오실로스코프의 시간 기준 및 수직 배율과 같은 측정 장비의 매개변수를 설정합니다.
파동을 관찰하고 기록하세요
전원을 켜고 오실로스코프의 전압 파형을 관찰하고 리플의 피크 대 피크 값(Vpp) 또는 유효 값(RMS)을 기록합니다. AC 밀리볼트 미터를 사용하는 경우 리플의 유효 값을 직접 읽을 수 있습니다.
리플 특성 분석
측정 결과를 바탕으로 리플의 주파수, 진폭, 기타 특성을 분석하고 리플의 원인과 영향 요인을 파악합니다.
전원 공급 장치 설계 최적화
측정 결과 및 분석을 바탕으로 필터링 회로 조정, 스위칭 주파수 개선 등 전원 공급 장치 설계를 최적화하여 리플을 줄입니다.
