스위칭 전원 공급 장치 애플리케이션에서 일반적인 문제를 해결하는 방법은 무엇입니까?

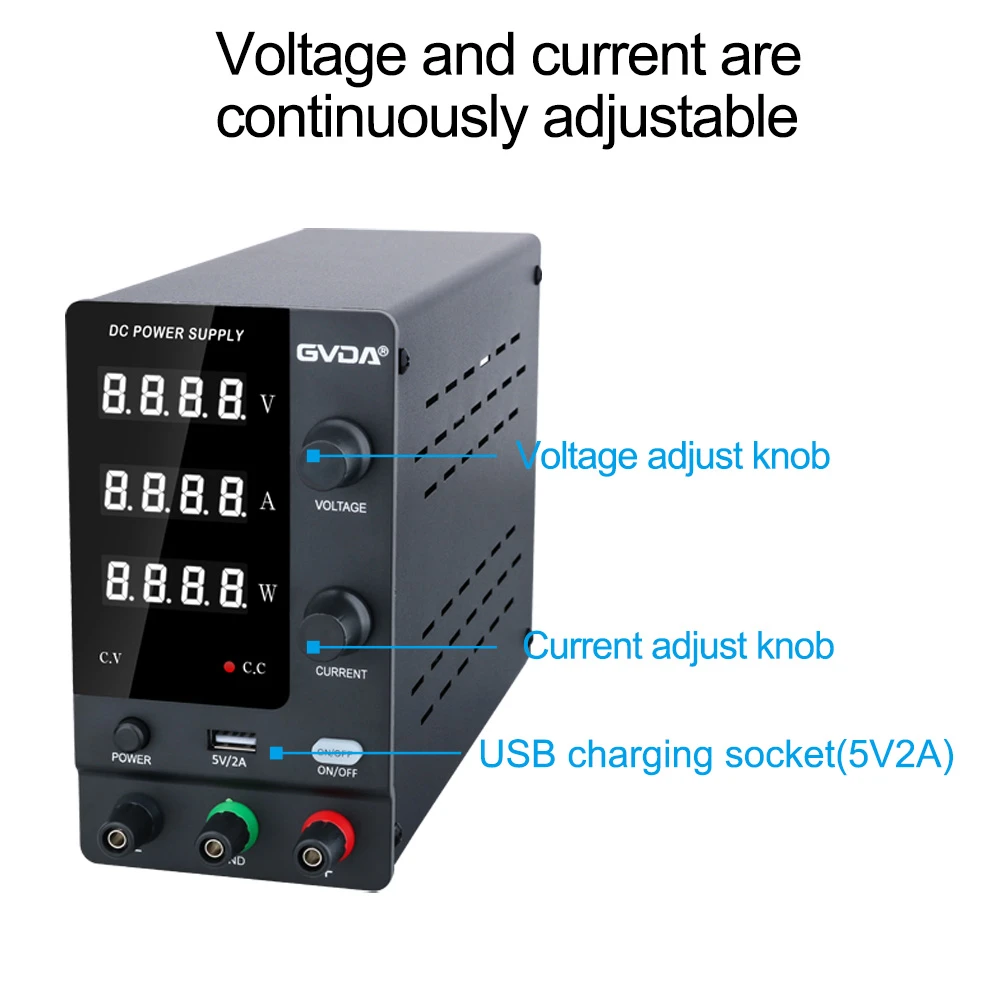

가전제품 및 기타 전기 장비가 있는 일상 생활에서 유틸리티 전원 공급 장치까지. 그러나 전원 공급 장치가 있는 많은 계측 장비는 표준으로 유틸리티에 적용되지 않고 저전압 DC 전원을 사용하므로 유틸리티가 작동할 수 없으며 스위칭 전원 공급 장치가 좋은 솔루션이 될 수 있습니다. 주전원으로의 스위칭 전원 공급 장치에 대한 출력은 편리하고 안전한 안정적인 DC 전원을 출력할 수 있습니다. 일반적으로 가장 쉽게 볼 수 있는 것은 스위칭 전원 공급 장치의 출력 전압 이상 또는 출력 없음, 겉으로는 단순한 고장 현상, 고장의 원인은 복잡하다는 것입니다.
스위칭 전원 공급 장치의 기본 회로, 정류기 필터 회로, 시동 회로, AC/DC 또는 DC/DC 변환 회로, 스위칭 구동 펄스 발진 발생 회로, 출력 전압
샘플링 비율 회로, 펄스 조정 회로 및 다양한 보호 회로.
이러한 회로에 오류가 발생하면 출력 전압이 비정상적으로 발생하거나 출력이 전혀 발생하지 않을 수도 있습니다.
정류기 필터 회로 고장, 고장 현상으로 인해 퓨즈가 타버릴 수도 있고 격자 왜곡이 발생할 수도 있습니다. 퓨즈, 정류기 다이오드 또는 필터 커패시터 고장을 태우십시오. 격자 왜곡 곡선, 필터 커패시터 용량에 대한 정류기 다이오드 개방 회로가 작아지고 퓨즈가 타지 않지만 격자 왜곡 성능이 저하됩니다. 시동 회로 고장, 스위칭 전원 공급 장치의 고장 현상이 출력되지 않고 퓨즈가 타지 않습니다. 스위칭 전원 공급 장치에서 출력이 없고 퓨즈가 연소되지 않습니다. 개방 저항일 수도 있고, 커패시터 누출이 시작될 수도 있으며, 스위칭 전원 공급 장치가 진동할 수 없을 수도 있습니다.
스위칭 드라이브 펄스 발진 발생 회로 고장, 퓨즈가 타는 현상 또는 출력이 없거나 퓨즈가 타지 않지만 출력이 없는 현상. 스위칭 튜브의 베이스는 펄스 생성을 구동하지 않고 진동을 중지할 수 있습니다. AC/DC 또는 DC/DC 회로 오류, 출력 없음 현상, 퓨즈 소손. 스위칭 발진기 고장이 더 일반적입니다. 출력 없음, 격자 없음, 펄스 변화의 전압 핀과의 접촉 불량, 내부 코일 파손 또는 국부 단락 현상, 스위칭 튜브 구성 요소가 타는 현상이 있습니다. 퓨즈가 연소되지 않고 출력이 발생하지 않는 현상은 정류기 다이오드 고장 또는 필터 커패시터 고장일 수 있습니다. 마모 또는 필터 커패시터 고장.
회로 고장보다 출력 전압 샘플링, 출력이 없는 현상. 샘플링 비교 링크 오류로 인해 출력 전압이 정상 값에서 벗어나고 출력이 너무 높은 과전압 보호 회로 보호가 발생하여 출력이 없습니다. 출력이 없습니다. 펄스 폭 조정 회로 고장, 출력이 없으면 펄스 폭 조정 회로가 통합 블록을 제어하는 데 사용되므로 통합 블록이 손상되었을 수 있습니다. 퓨즈 튜브 연소, 공통 감자 저항이 불량하거나 필터 커패시터 파손 또는 스위칭 튜브 파손. 격자가 없고 전원 표시등이 켜지지 않습니다. DC 전압을 확인하고, 스위칭 튜브를 확인하고, 시동 회로를 확인하고, 전압 보호를 확인하십시오. 시동 회로를 확인하고 전압 보호 회로를 확인하십시오.
스위칭 전원 공급 장치의 직관적인 현상은 출력이 이상하거나 출력이 나오지 않는 것이지만 결함 지점의 발생은 불확실합니다. 따라서 특정 문제를 구체적으로 분석해야 합니다.
