멀티미터를 사용하여 단락 및 개방 회로를 테스트하는 방법

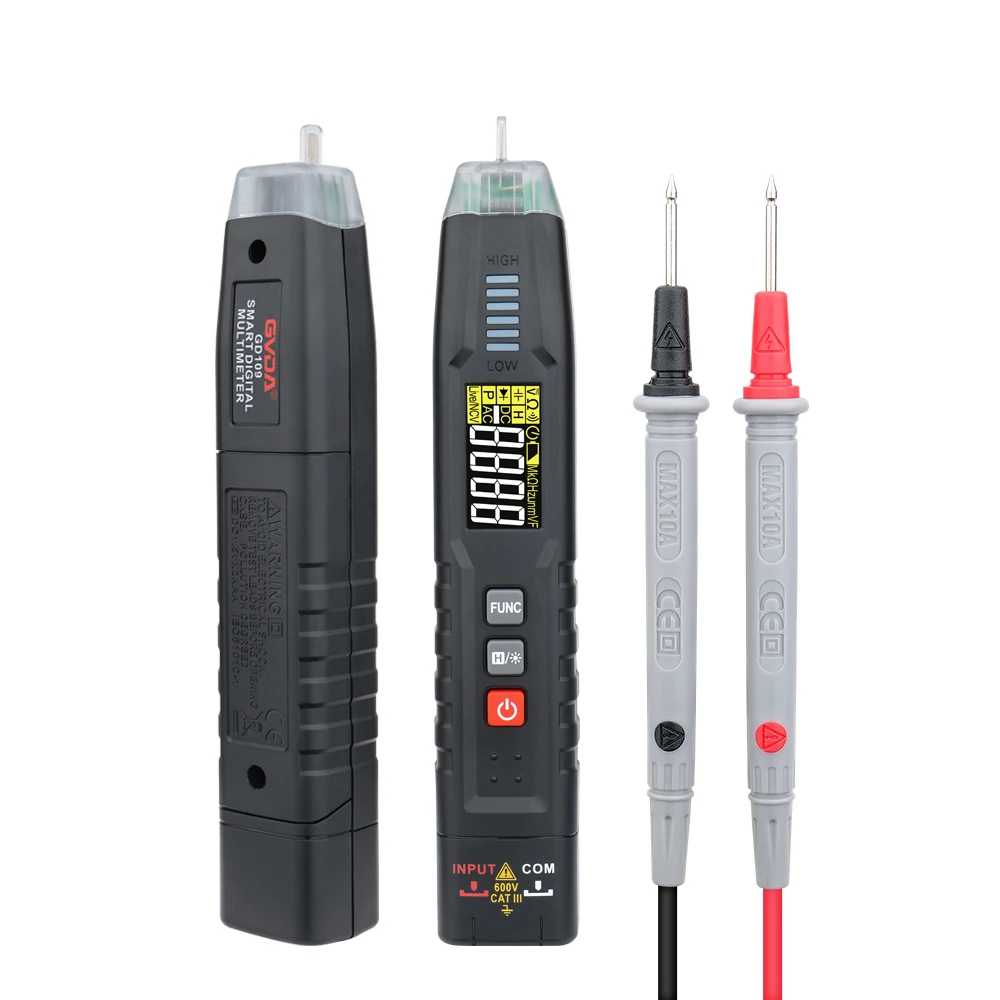

멀티미터는 전자, 전기 공학, 유지 관리 관련 분야에 종사하는 친구들에게 필수적인 "하드코어" 도구입니다. 이는 매우 강력한 기능을 가지고 있으며 AC 전압, DC 전압, AC 전류, DC 전류, 저항, 커패시턴스, 다이오드, 트랜지스터, 온도 등을 측정하는 데 사용할 수 있습니다. 예를 들어 제품을 테스트하고 디버깅할 때 문제를 찾는 데 도움이 되는 멀티미터를 사용해야 합니다.
제품이 고장났을 때, 저는 주로 전원 회로가 제대로 작동하는지 확인하기 위해 전압 범위를 이용하여 입출력 전압을 측정합니다. 비정상적인 전압은 종종 단락 또는 개방 회로를 나타냅니다.
단락 및 개방 회로에 대한 부저 기어 테스트
디지털 멀티미터에는 일반적으로 연결 시 "BI" 소리가 나는 버저 모드가 있습니다. 이는 매우 직관적이며 멀티미터를 쳐다볼 필요가 없습니다.
연결하면 안 되는 두 위치를 측정할 때 "BI" 소리가 나면 단락되었음을 나타냅니다. 연결해야 하는 두 위치를 측정했지만 "BI" 소리가 들리지 않으면 회로 차단기가 있음을 나타냅니다.
멀티미터에 버저 모드가 없는 경우 저항 모드를 사용하여 저항 측정 방법에 따라 단락 또는 개방 회로가 있는지 확인할 수도 있습니다. 저항이 매우 작아지면(몇 옴 또는 10분의 1옴) 이는 단락을 나타냅니다. 저항값을 측정할 수 없거나 상당히 높으면 개방 회로가 있음을 나타냅니다.
누출 측정
누설은 강한 누설전류와 약한 누설전류로 구분됩니다. 강한 누전은 AC 고전압의 누출을 말하며 이로 인해 사람에게 전기가 흐르거나 누출 스위치가 작동될 수 있습니다. 멀티미터를 AC 모드로 설정하여 특정 AC 전압이 있는지 측정할 수 있습니다. 또 다른 방법은 전원 공급 장치를 분리하고 최대 저항 범위를 사용하여 누설 지점과 활선(L) 또는 중성선(N) 사이의 저항을 측정하는 것입니다. 누설이 없으면 저항값은 절연과 동일할 정도로 매우 높습니다. 접지 저항이 충분히 크지 않고 측정된 저항 값이 수백 K이면 누출이 있을 수 있습니다.
약한 전류 회로의 약한 누설을 측정하려면 멀티미터의 전류 범위를 사용하여 멀티미터를 회로에 직렬로 연결하고 작동 전류가 증가했는지 측정할 수 있습니다. 예를 들어, 제품이 정상 대기 모드일 때 전류는 수십 마이크로암페어이지만, 수백 마이크로암페어, 심지어는 수 밀리암페어로 측정되면 회로에 누설이 있는 부품이 있음을 나타냅니다. 전류를 측정할 때 작동 전류의 크기가 확실하지 않은 경우 더 큰 범위의 기어로 시작하여 점차적으로 범위를 줄여 테스트할 수 있습니다. 범위를 초과하면 멀티미터의 퓨즈가 쉽게 끊어질 수 있습니다.
