멀티미터로 쇼트키 다이오드의 품질을 확인하는 방법
1. 2단자 쇼트키 다이오드 검출
(1) 포인터형 멀티미터로 검출한다. 멀티미터를 "R×1" 블록에 넣어 감지하고 검은색 테스트 리드는 양극에 연결하고 빨간색 테스트 리드는 음극에 연결합니다. 정상일 때 순방향 저항값은 2.5~3.5Ω, 역방향 저항값은 무한대입니다. 측정된 순방향 및 역방향 저항 값이 모두 무한대이거나 0에 가까우면 쇼트키 다이오드가 개방되었거나 고장으로 손상된 것입니다.

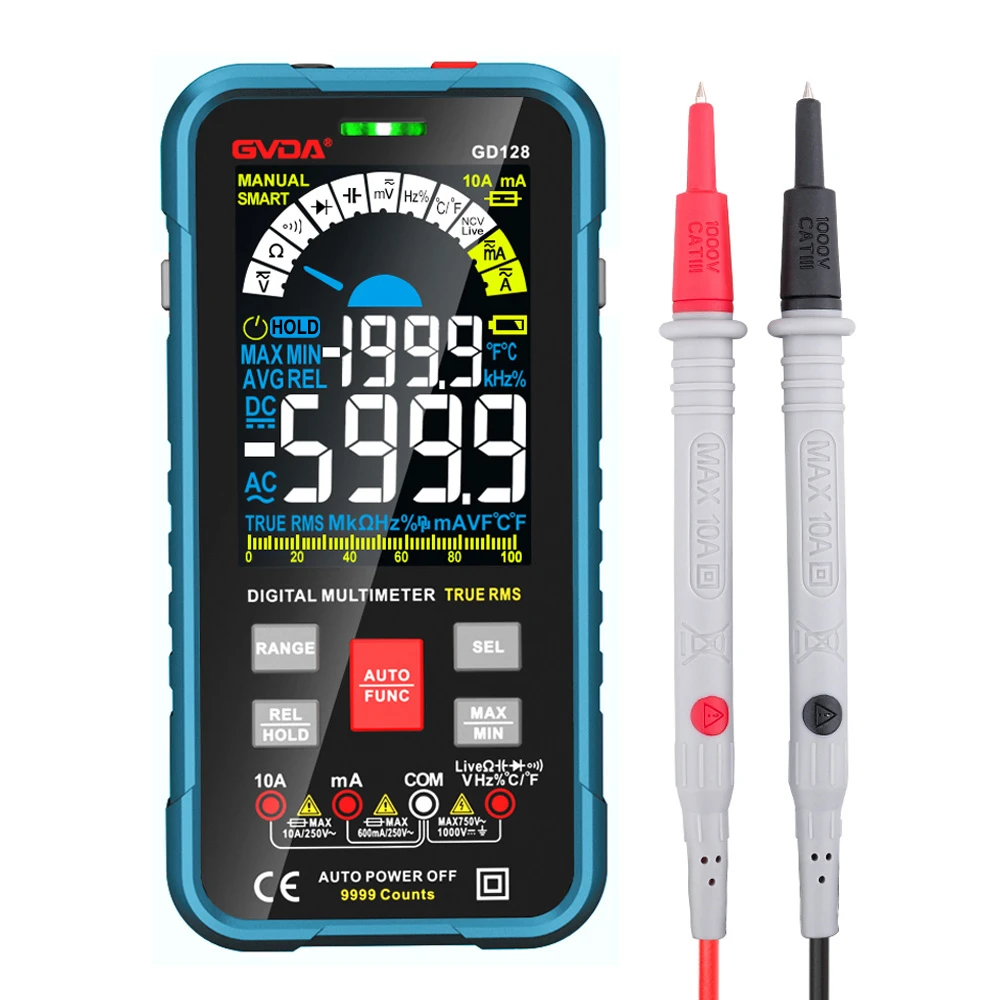

(2) 디지털 멀티미터로 검출
멀티미터를 다이오드 블록에 넣고 2단자 쇼트키 다이오드의 순방향 및 역방향 저항값을 측정합니다. 정상일 때 순방향 저항값(빨간색 테스트 리드가 양극에 연결됨)은 2.5-3.5Ω이고 역방향 저항값은 무한대입니다. 측정된 순방향 및 역방향 저항 값이 모두 무한대이거나 0에 가까우면 그림 5-44와 같이 쇼트키 다이오드가 개방되었거나 고장으로 손상되었음을 의미합니다.
2. 3단자 쇼트키 다이오드 검출
3단자 쇼트키 다이오드는 먼저 공통 단자를 측정하여 공통 음극 대 튜브인지 또는 공통 양극 대 튜브인지 확인한 다음 두 다이오드의 순방향 저항 값과 역방향 저항 값을 각각 측정해야 합니다. 이제 특정 감지 방법을 설명하기 위해 공통 음극 및 공통 양극이 있는 두 개의 쇼트키 다이오드를 예로 들어 테스트합니다. 핀은 각각 1, 2 및 3으로 표시되고 멀티미터는 "R×1"에 배치됩니다. '다음 3단계 테스트를 수행합니다.
(1) 핀 1과 3의 순방향 및 역방향 저항 값을 측정합니다. 무한대이면 이 두 전극이 단방향 전도성이 없음을 의미합니다.
(2) 검은색 테스트 리드를 핀 1에 연결하고 빨간색 테스트 리드를 핀 2에 연결합니다. 측정된 저항 값이 특히 좋지 않은 경우 빨간색 테스트 리드와 검은색 테스트 리드를 전환하여 측정합니다. 측정된 저항값이 2.5~3.5Ω이면 참고 2. 1핀은 단방향 전도 특성을 가지며, 2핀은 양극, 1핀은 음극입니다.
(3) 검정색 테스트 리드를 핀 3에 연결하고 빨간색 테스트 리드를 핀 2에 연결합니다. 측정된 저항 값이 무한대가 되면 빨간색과 검정색 테스트 리드를 교체하여 측정합니다. 측정된 저항값이 2.5~3.5Ω이면 2핀을 의미하며 3핀은 단방향 전도 특성을 가지며 2핀은 양극이고 3핀은 음극입니다.
위의 3단계 측정 결과에 따르면 테스트 중인 쇼트키 다이오드는 핀 2가 공통 양극이고 핀 1과 3이 두 개의 음극인 공통 양극 쌍관이라고 판단할 수 있습니다. 반대로 일반적인 음극 쌍관입니다.
