다이오드는 단방향 전도성을 갖는 반도체 소자입니다. 멀티미터로 측정할 수 있습니다. 주요 검사는 다이오드의 품질을 판단하기 위해 단방향 전도율이 정상인지 여부입니다. 구체적인 작전은?

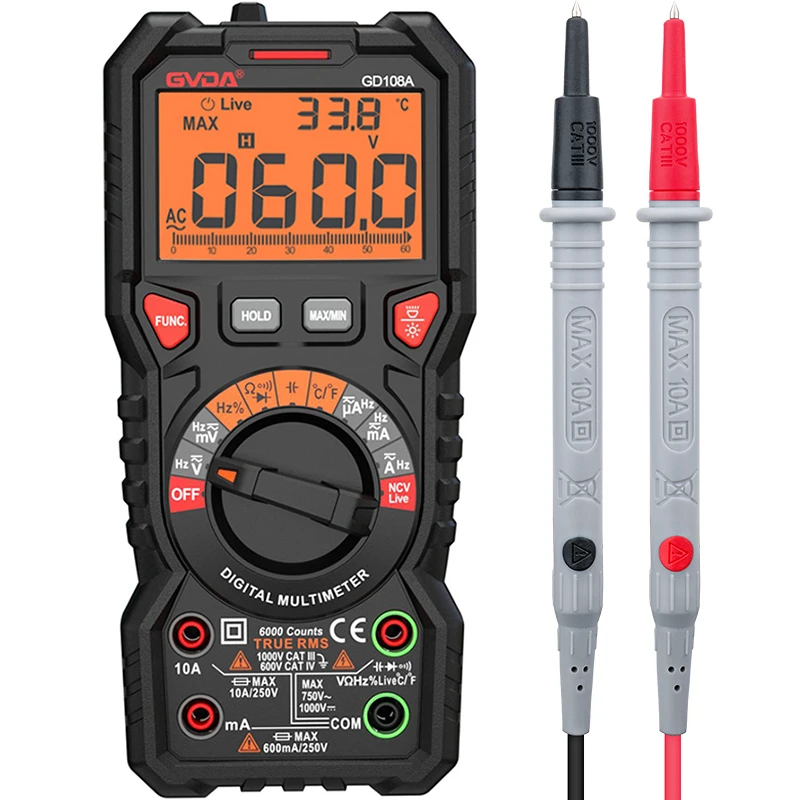

1. 멀티미터의 검은색 테스트 리드를 공통 단자의 "COM" 잭에 삽입하고 빨간색 테스트 리드를 "Ω/V" 잭에 삽입합니다.
2. 기어 스위치를 "부저 기어가 있는 다이오드"로 돌리고 멀티미터의 전원 스위치를 누릅니다. 화면에 "1"이 표시되면 테스트를 시작할 수 있습니다.
3. 다이오드의 양극을 사용하여 빨간색 테스트 펜에 연결하고 음극을 사용하여 검정색 테스트 펜에 연결합니다. 이 때 다이오드의 순방향 저항값이 화면에 표시되며 정상적인 상황에서는 약 500Ω-700Ω이 되어야 합니다.
4. 역 테스트를 위해 두 개의 펜을 바꿉니다. 이때 다이오드는 역방향으로 차단되기 때문에 초기 기호 "1"이 화면에 표시되어 역저항 값이 "m"임을 나타냅니다. 이 상태는 다이오드가 양호함을 나타냅니다.
5. 다이오드를 순방향 및 역방향 테스트로 교체하면 결과가 모두 "1" 또는 "0"이거나 역방향 테스트에서 "1"이 아닌 것으로 나타납니다. 이러한 조건은 다이오드가 손상되어 더 이상 사용할 수 없습니다.
