멀티미터를 사용하여 열 저항 신호를 대략적인 온도로 변환하는 방법

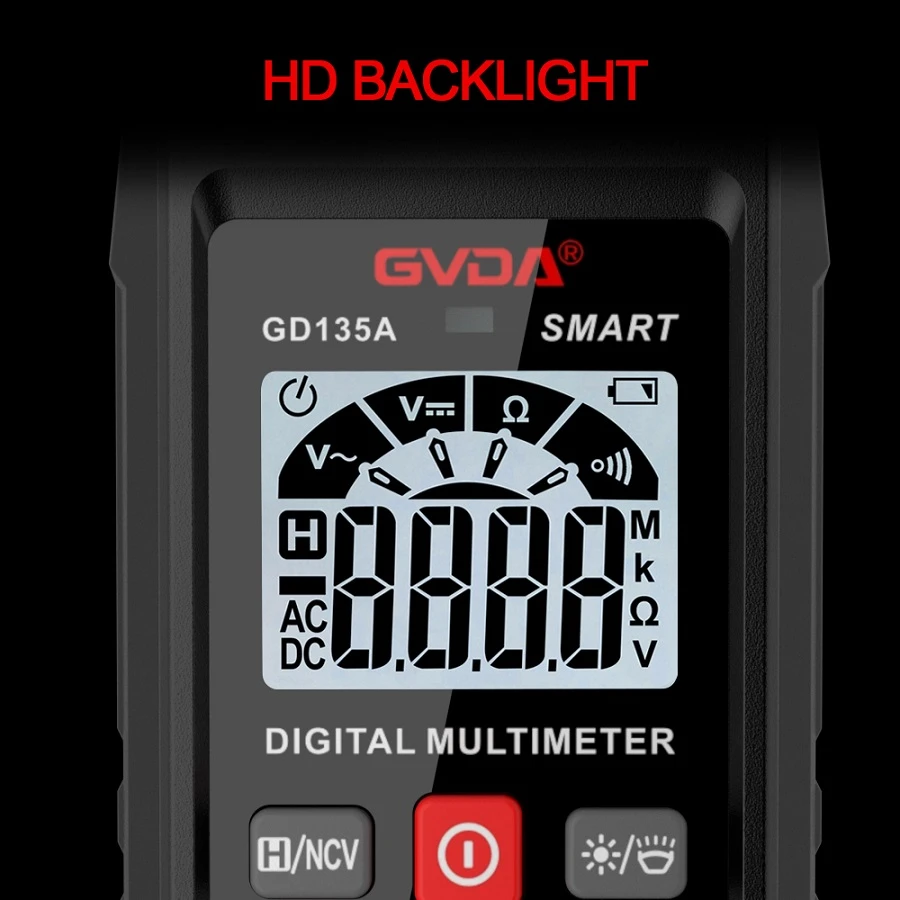

일반적으로 사용되는 포인터 멀티미터와 디지털 멀티미터는 열 저항기의 대략적인 온도 범위를 대략적으로 추정할 수 있습니다.
일반적으로 사용되는 열 저항에는 (P 백금 저항) Pt100, Pt1000 및 (C 구리 저항) Cu50, Cu100이 포함됩니다.
Pt100 열저항의 측정 범위는 -200~850도, 최소 범위는 50도, 절대 오차는 ±0.2도, 기본 오차는 ±0.1%입니다. . 백금 저항기 모델 Pt1000의 측정 범위는 -200~250도에 불과하며 다른 매개변수는 Pt100과 정확히 동일합니다.
Cu50 및 Cu100의 측정 범위는 -50~150도, 최소 범위는 50도, 절대 오차는 ±0.4도, 기본 오차는 ±0.1입니다. %.
PT100 열 저항기에 대해 이야기합시다.
Pt100은 단지 수집 및 탐지 구성 요소일 뿐입니다. 작동 시 보조 5V~24ⅤDC 단일 전원 공급 장치를 갖추고 있어야 합니다. 이는 휘트스톤 브리지 원리를 사용하여 선형 규칙에 따라 변경되는 전기 신호를 통합 연산 증폭기 블록 또는 절연 송신기로 보냅니다. , 측정 대상의 온도 값을 그대로 반영하여 처리하는 단일 칩입니다. 온도 조절 장치는 제어 대상의 온도를 제어하기 위해 해당 명령을 발행합니다.
일반적으로 사용되는 PT100 열 저항기는 2선, 3선 및 4선 시스템으로 구분됩니다. 눈금표를 보면 측정 범위가 영하 -200도에서 +600도까지 넓습니다.
소위 PT100은 실제로 표준 0도에서의 저항 값이 100Ω(옴)임을 의미합니다. 그리고 온도가 영하로 떨어지면 저항값이 점차 감소합니다. -200도에서의 저항값은 약 18.5Ω입니다. 온도가 0도에서 상승하면 저항이 증가합니다. 예를 들어 온도가 50도 상승하면 저항값은 약 119Ω(옴)이 됩니다. 저항값은 100도에서 약 138Ω(옴)입니다. 저항값은 200도에서 약 176Ω(옴)이고, 600도에서 저항값은 약 313Ω(옴)입니다.
위에서 언급한 바와 같이 Cu50 열 저항기를 유도할 수 있습니다. 50Ω은 0도에서의 저항 값을 나타냅니다. -50도에 있을 때 저항 값은 50Ω에서 39.2Ω으로 감소합니다. 0도에서 50도까지 상승하면 저항값은 60.7Ω으로 증가하고, 150도에 도달하면 저항값은 82.13Ω으로 상승합니다.
위에서 볼 수 있듯이 PT100 열 저항기와 Cu50 열 저항기는 모두 넓은 동적 범위와 선형적으로 변화하는 저항 규칙을 가지고 있습니다. 온도 획득 및 제어를 달성하기 위해 다양한 유형의 온도 컨트롤러와 쌍을 이루며 효과가 좋습니다. 따라서 의료, 모터 제조, 냉장 보관, 산업 제어, 온도 계산, 교량 저항 계산 등과 같은 고정밀 온도 장비에 널리 사용되며 광범위한 응용 분야에서 사용됩니다.
