멀티미터를 사용하여 3상 모터 코일 사이의 저항을 측정하는 방법

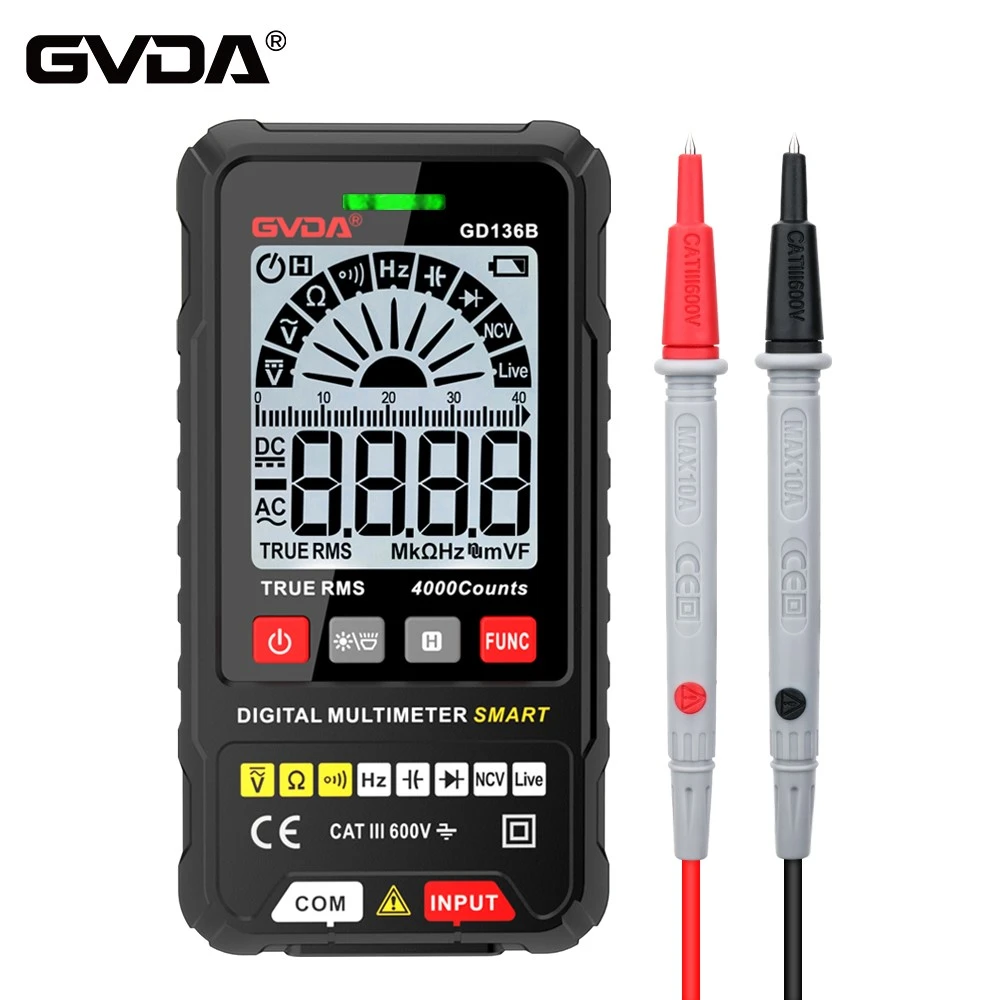

모터의 상간 저항은 메가로 측정할 수 없습니다. 메거의 전압이 너무 높아서 코일의 절연이 파괴될 수 있기 때문입니다. 일반적으로 멀티미터를 사용하여 3상 모터의 코일 사이의 저항을 측정합니다. 스타 연결이든 델타 연결이든 3상 권선 사이의 저항은 작아야 하며 권선은 정상입니다.
그러나 3상 권선은 실제로 하나로 통합되어 있다는 점에 유의해야 합니다. 내부적으로 스타 또는 델타로 연결되는 저전력 모터를 제외하고 고전력 모터는 연결하기 위해 연결 피스가 필요하거나 스타-델타 강압을 사용합니다. 제어 배선을 위해 연결 피스를 제거하면 사이의 저항 3상 권선은 1메그옴보다 커야 합니다.
따라서 3상 권선의 저항을 측정할 때 정확한 데이터를 측정하기 위해서는 연결 부분을 제거해야 합니다.
3상 권선은 절연 저항계로 측정할 수 있는 접지와 절연되어 있습니다. 일반적으로 무한하며 최소한 0.5메그옴보다 큽니다. 모터가 클수록 절연 저항 요구 사항이 높아집니다. 45kW 모터의 경우 절연 저항이 1메그옴 이상이어야 합니다.
여기서 말하는 접지 절연이란 접지선이나 접지에 대한 절연이 아니라 권선을 모터 본체에 연결하는 것을 말합니다. 따라서 측정할 때 권선과 본체의 저항만 측정하면 됩니다.
