멀티미터 사용법
(1) 36V 이하의 전압은 안전한 전압입니다. 36V DC 및 25V AC 이상을 측정하는 경우 감전을 방지하기 위해 테스트 리드가 확실하게 접촉되어 있는지, 올바르게 연결되어 있는지, 절연이 잘 되어 있는지 등을 확인해야 합니다.
(2) 기능 및 범위를 변경할 때 테스트 리드는 테스트 포인트를 벗어나 테스트 중 올바른 기능과 범위를 선택하고 오작동에 주의해야 합니다.
(3) DC 전압 측정의 경우 먼저 범위 스위치를 해당 DCV 범위로 돌린 다음 테스트 중인 회로에 테스트 리드를 연결하면 빨간색 테스트 리드에 연결된 지점의 전압과 극성이 화면에 표시됩니다. .

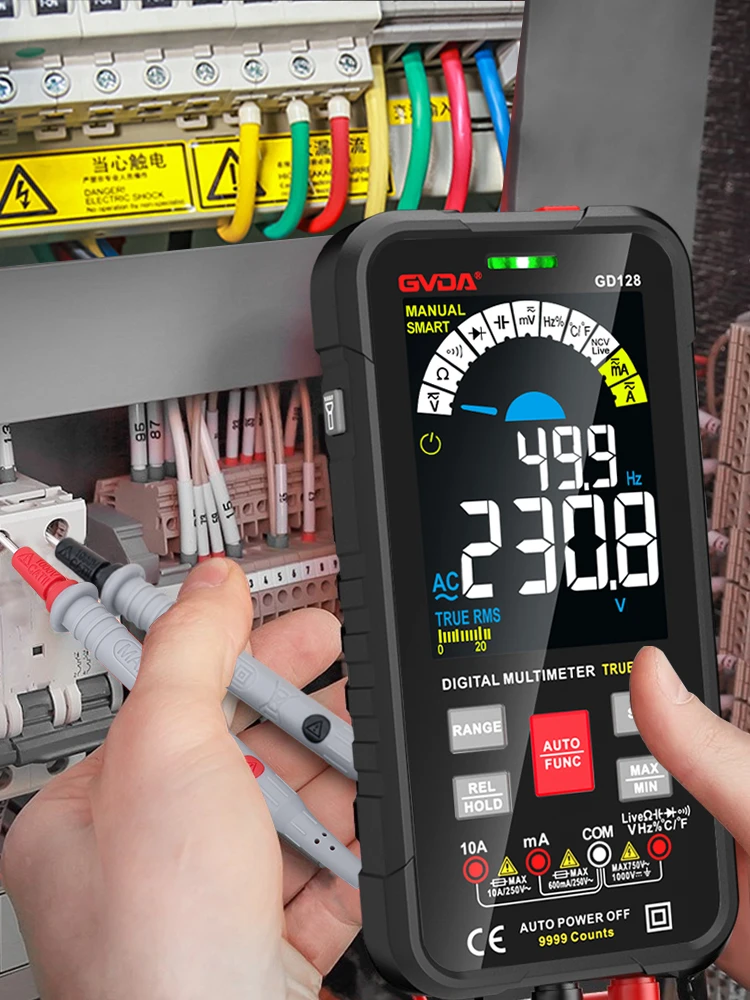

(4) AC 전압 측정의 경우 먼저 범위 스위치를 해당 ACV 범위로 돌린 다음 테스트 중인 회로에 테스트 리드를 연결합니다.
(5) DC 전류 측정의 경우 먼저 범위 스위치를 해당 DCA 기어로 돌린 다음 미터를 테스트 중인 회로에 연결합니다.
(6) AC 전류 측정의 경우 먼저 범위 스위치를 해당 ACA 위치로 돌린 다음 측정기를 테스트 중인 회로에 연결합니다.
(7) 저항 측정을 위해 레인지 스위치를 해당 저항 레인지로 돌리고 두 개의 테스트 펜을 측정할 저항에 연결합니다.
(8) 캐패시턴스 측정은 레인지 스위치를 해당 캐패시턴스 레인지로 돌린 후 측정된 캐패시터와 양단에 테스트 리드를 연결하여 측정하고 필요한 경우 극성에 주의한다.
(9) 폴 튜브 및 온오프 테스트의 경우 범위 스위치를 기어로 설정합니다. 빨간색 미터를 다이오드의 양극에 연결하고 검은색 미터를 다이오드의 음극에 연결합니다. 테스트 라인이 켜져 있거나 꺼져 있는 경우 테스트 리드를 테스트할 라인의 양쪽 끝에 연결합니다. 부저가 울리면 회로가 연결된 것이고 그렇지 않으면 회로가 분리됩니다.
(10) 관의 배율을 측정하기 위해 레인지 스위치를 hFE 위치로 설정하여 측정할 트랜지스터가 NPN형인지 PNP형인지 판단하고 해당 구멍에 에미터, 베이스, 컬렉터를 각각 삽입한다.
