현재 클램프 애플리케이션 소개
전류계는 AC 및 DC 회로의 전류를 측정하는 데 사용되는 계측기를 말합니다. 회로도에서 전류계 기호는 "원 A"입니다. 현재 값은 "암페어" 또는 "A"의 표준 단위로 측정됩니다.
전류계는 자기장 내 전기 전도체에 대한 자기장력의 영향을 기반으로 만들어집니다. 전류계 내부에는 극 사이에 자기장을 생성하는 영구 자석이 있습니다. 자기장에는 코일이 있고 코일의 양쪽 끝에는 스프링 스프링이 있습니다. 각 스프링은 전류계의 단자에 연결되고, 스프링과 코일 사이에는 회전축이 연결된다. 전류계를 기준으로 한 회전축의 앞쪽 끝에 포인터가 있습니다. 전류가 흐르면 전류는 스프링과 샤프트를 따라 자기장을 통과하고 전류는 자기유도선을 절단합니다. 따라서 자기장력의 작용으로 코일이 편향되고 샤프트와 포인터가 편향됩니다. 전류에 따라 자기력의 크기가 커지므로 포인터의 휘어짐 정도에 따라 전류를 관찰할 수 있는데 이를 자기전기전류계라고 합니다.

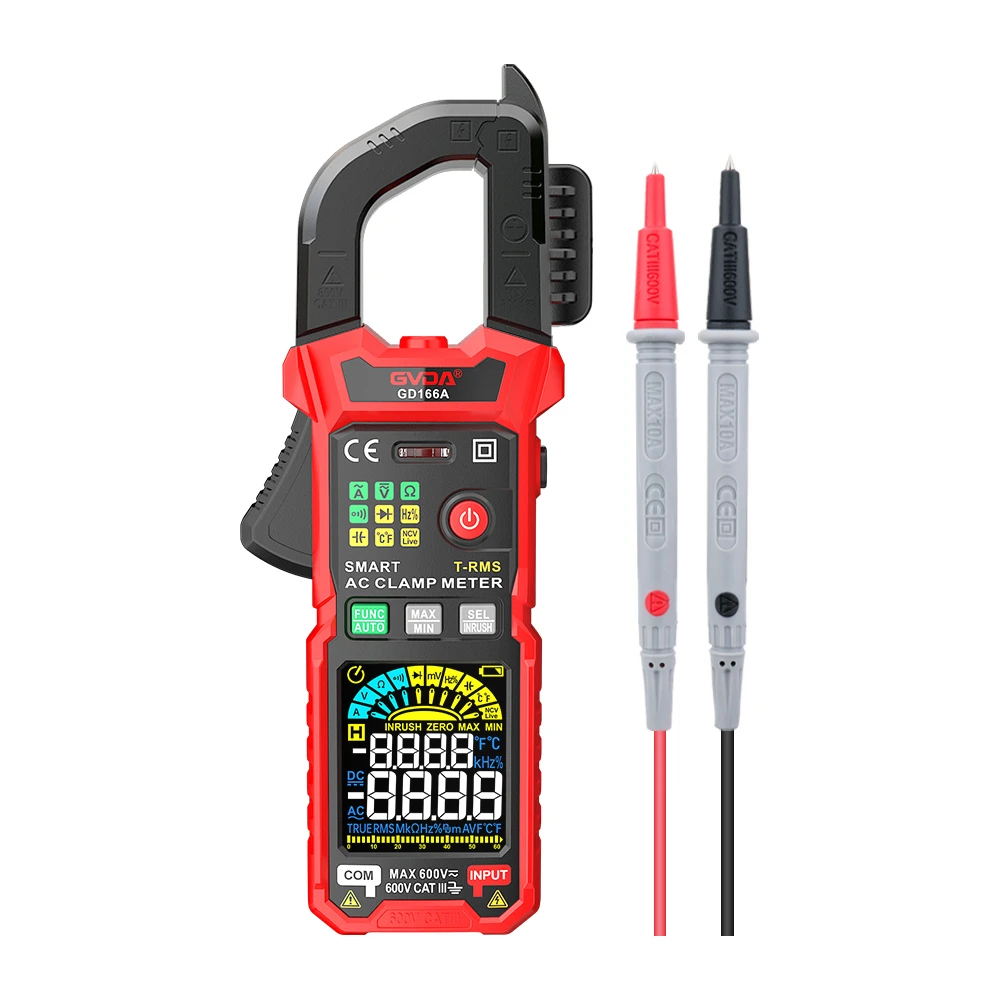

클램프 온 전류계는 회로의 전류 값을 측정하는 데 사용되는 전류계 유형으로, 전류 클램프로 약칭됩니다.
전기 및 전자 공학에서 전류 클램프(또는 전류 프로브)는 전기 장비 주위의 전기 도체를 고정하는 데 사용되는 개방형 클램프 2개가 있는 프로브 유형입니다. 프로브는 장비의 전도성 부분과 접촉할 필요가 없습니다. 즉, 도체의 전류 특성을 측정하기 위해 프로브 삽입을 위해 장비 와이어를 분리할 필요가 없습니다. 전류 클램프는 일반적으로 사인파 전류(교류(AC))를 측정하는 데 사용됩니다. 고급 감지 장비와 결합하여 위상 및 파형도 테스트할 수 있습니다. 일반적으로 매우 높은 교류(1000A 이상)는 측정하기 쉬운 반면, 직류 및 매우 낮은 교류(밀리암페어 수준)는 정확하게 측정하기 어렵습니다.
일반적으로 일반 전류계로 전류를 측정할 경우 전류계를 연결하여 측정하기 전에 회로를 차단해야 하는데 이는 매우 번거로운 작업입니다. 때로는 정상적으로 작동하는 모터에는 이것이 허용되지 않습니다. 이때 클램프형 전류계를 사용하면 회로를 차단하지 않고도 전류를 측정할 수 있어 훨씬 편리해진다.
철심을 통과하는 시험된 회로선은 변류기의 1차 코일이 되고, 전류를 통해 2차 코일에 전류가 유도됩니다. 2차 코일에 연결된 전류계는 테스트된 회로의 전류를 나타낼 수 있습니다. 스위치를 이동하여 클램프 게이지를 다른 범위로 변경할 수 있습니다. 그러나 기어를 변속할 때 전기로 작동하는 것은 허용되지 않습니다.
