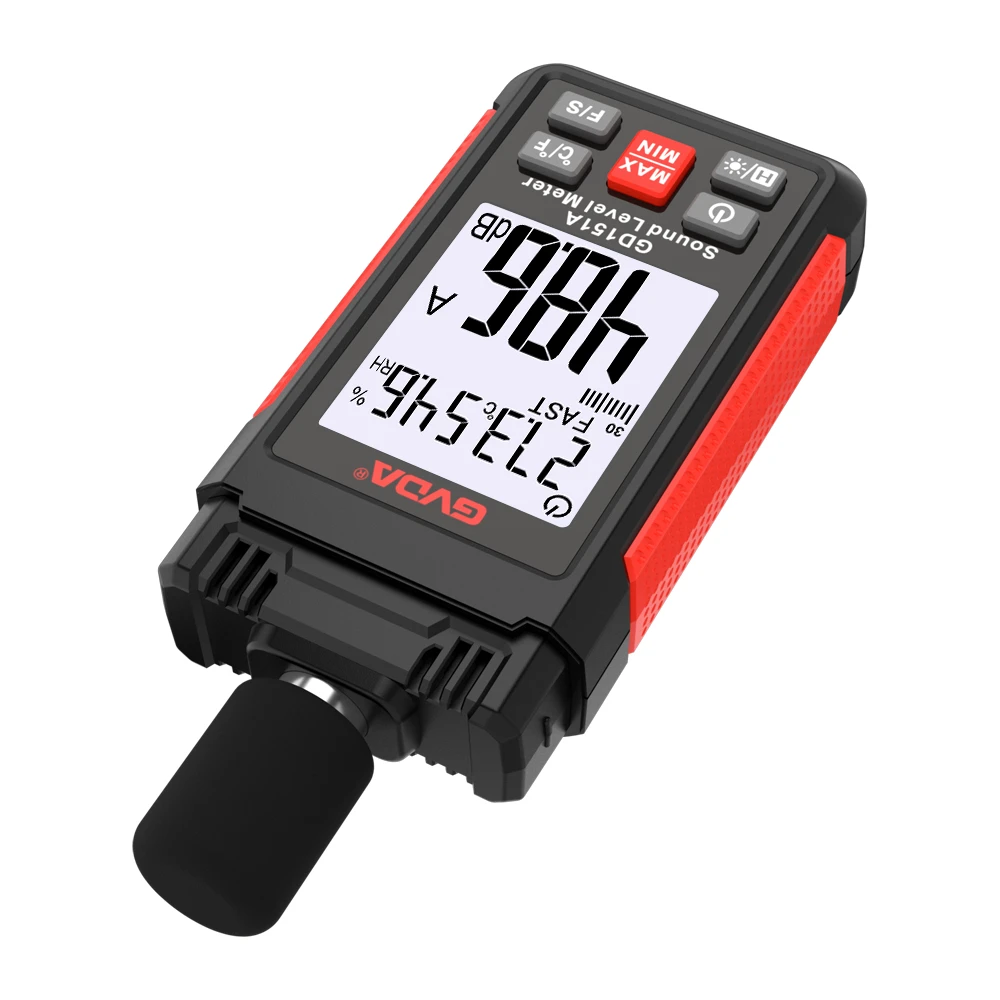

소음 측정기의 작동 원리 소개
소리는 마이크에 의해 전기 신호로 변환된 다음 프리앰프에 의해 임피던스가 변환되어 마이크와 감쇠기가 일치합니다. 증폭기는 출력 신호를 가중 네트워크에 더하고 신호(또는 외부 필터)에 주파수 가중을 수행한 다음 신호를 감쇠기와 증폭기를 통해 일정 진폭으로 증폭하여 RMS 검출기(또는 외부 회로 필터) 레벨 레코더), 노이즈 사운드 레벨의 수치는 표시기 헤드에 제공됩니다.
다양한 주파수(20Hz-20KHz)에서 인간 청각의 다양한 민감도를 시뮬레이션하기 위해 사운드 레벨 미터에는 인간 귀의 청각 특성을 시뮬레이션하고 전기 신호를 근사치로 보정할 수 있는 네트워크가 장착되어 있습니다. 청각의 가치. 가중 네트워크라고 합니다.
가중망을 통해 측정된 음압레벨은 더 이상 객관적인 물리량의 음압레벨(선형음압레벨이라 함)이 아니라 청각에 의해 보정된 음압레벨, 즉 가중음압레벨 또는 소음레벨이라고 한다.
사람의 귀는 주파수 대역에 따라 소음에 대한 인식이 다르기 때문에 3kHz 부근의 중간 주파수에 가장 민감하고 저주파와 고주파에는 덜 민감합니다. 적합. 주관적인 청각과 측정값을 어떻게 통일할 것인가? 그래서 저주파와 고주파를 적당히 감쇠시켜 중간 주파수가 더 두드러지게 하는 이퀄라이제이션 네트워크, 즉 가중 네트워크가 있습니다.
이 가중 네트워크는 테스트 중인 장비와 측정 장비 사이에 연결되므로 장비의 중간 주파수 노이즈의 영향이 네트워크에 의해 "증폭"됩니다. 즉, 청각에 가장 큰 영향을 미치는 중주파 소음에 더 높은 가중치를 부여한다. 이때 측정된 신호대잡음비를 가중 신호대잡음비라고 하는데, 이는 사람의 주관적인 청각을 보다 정확하게 반영할 수 있다.
