클램프 전류계를 사용하기 위한 주요 고려 사항 요약

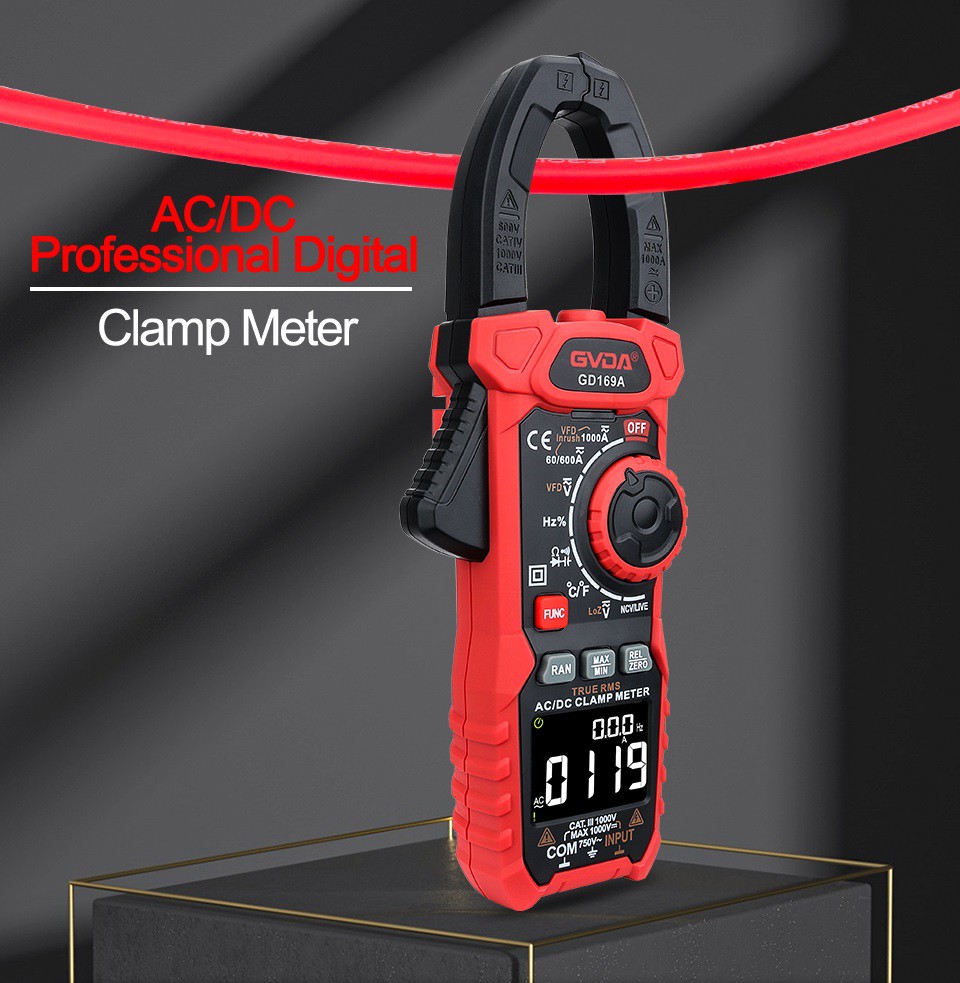

클램프 미터(clamp meter)는 전류계와 변류기를 결합한 디지털 멀티미터입니다.
그 작동은 전류를 측정하는 데 사용되는 변류기와 유사하므로 필수 분기입니다. 클램프 미터는 전류계와 변류기를 결합합니다. 렌치를 조이면 변류기의 철심이 열리므로 측정된 전류를 전달하는 전선이 끊어지지 않고 틈을 통과할 수 있습니다. 렌치가 풀리면 철심이 닫힙니다.
철심을 통과한 측정회로선은 변류기의 1차코일로 변하고 전류의 통과는 2차코일에 전류를 유도한다. 2차 코일에 부착된 전류계가 판독값을 표시할 수 있도록 테스트 중인 라인을 통해 흐르는 전류를 측정합니다.
스위치의 기어를 변경하여 클램프 미터를 다른 범위로 설정할 수 있습니다. 그러나 전기를 사용하여 기어를 변경하는 것은 허용되지 않습니다. 클램프 미터의 정확도는 종종 2.5에서 5 사이로 그다지 높지 않습니다. 사용 편의성을 위해 미터에는 다양한 전류 및 전압 수준에서 전압 및 전류를 측정할 수 있는 다양한 범위의 스위치가 있습니다.
원래 AC 전류를 측정하기 위한 클램프 미터는 현재 AC 및 DC 전압, 전류, 커패시턴스, 다이오드, 트랜지스터, 저항, 온도 및 주파수를 포함하여 멀티미터와 동일한 측정을 수행합니다.
클램프 미터는 전원이 공급되는 동안 전기 회로를 통해 흐르는 전류의 양을 측정하는 장치입니다. AC 큰 전류를 측정하기 위해 특별히 제작된 전기 장비입니다.
대만에서는 "후크 미터"라는 용어가 "클램프 전류계"보다 더 일반적입니다.
클램프 전류계는 와이어를 고정하고 회로를 중단하지 않고 전류를 측정하는 편리한 테스트 장치입니다(비파괴 측정이라고도 함).
클램프 전류계는 전류를 감지하기 위해 전원이 공급된 전선의 외피를 고정하지만 아날로그 포인터 멀티미터와 디지털 멀티미터도 이를 위해 회로를 차단합니다. 회로가 직접 연결되지 않은 경우에도 이 간단한 방법을 사용하여 대전류를 안전하게 감지할 수 있습니다.
멀티미터와 절연 저항 측정기는 아날로그 포인터와 디지털의 두 가지 종류가 있습니다.
표준형의 감지 범위는 2A~200A, AC와 DC의 경우 400A이지만 일부 제품은 2000A까지 높은 전류를 감지할 수 있습니다.
또한 변압기 및 스위칭 전원 공급 장치에서 생성된 것과 같은 사인파 이외의 비사인파의 실제 유효 값(True RMS)뿐만 아니라 몇 밀리암페어의 전류를 감지할 수 있는 누설 감지 도구가 있습니다.
클램프 미터 필수사항
1: 검출 대상
다른 감지 대상, AC 전류, DC 전류 또는 누설 전류에 따라 모델을 선택하십시오.
2: 감지 가능한 z 최대 컨덕터 사양
테스트 사이트에 맞게 직경 21mm에서 직경 53mm까지 다양한 사양이 있습니다.
3: 참값 탐지가 필요합니까?
평균값 모드를 사용하는 클램프 전류계는 모터의 비정현파 회로와 변압기 회로를 올바르게 감지할 수 없습니다. 참 실효값 모드의 클램프 전류계를 사용하여 이 회로를 감지해야 합니다.
4: 기타 기능
전류를 감지할 수 있을 뿐만 아니라 감지 기능과 기록 출력을 통합한 모델입니다.
