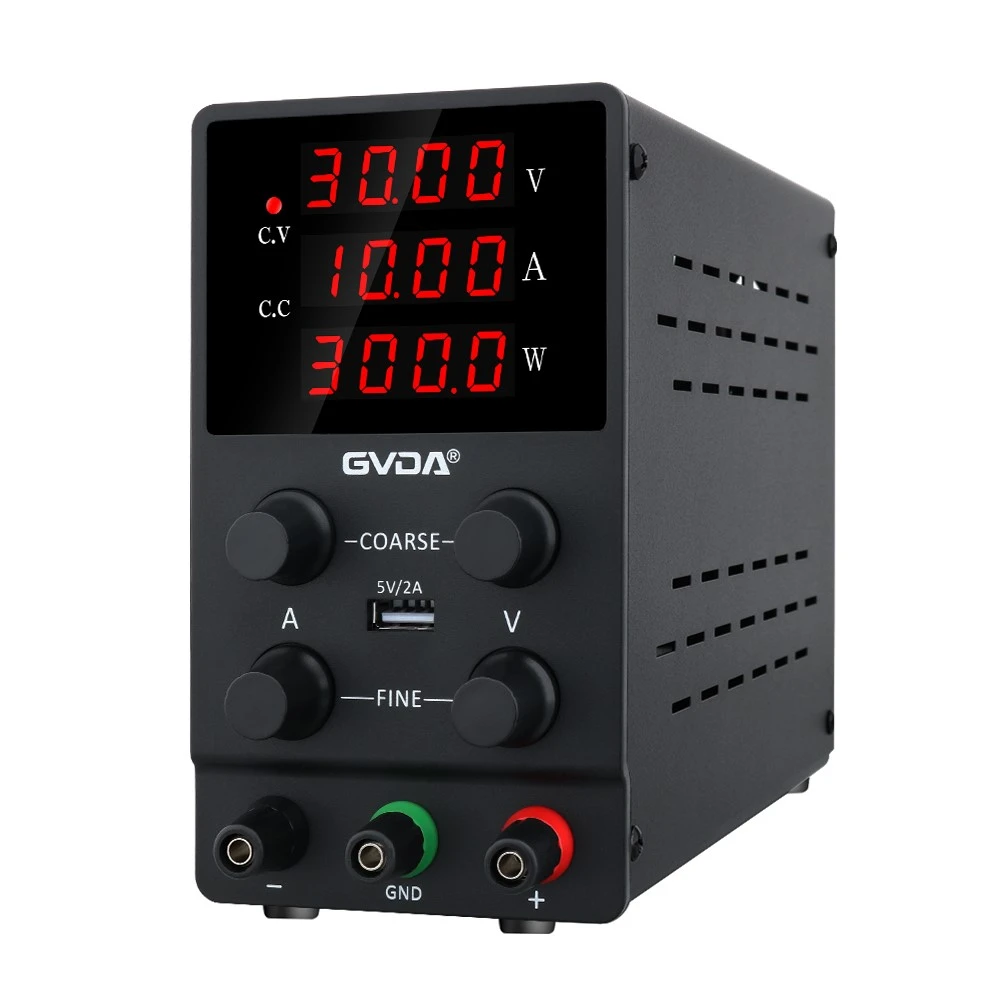

전원 공급 장치의 주요 구성 요소 및 기능
선형 전원 공급 장치는 일반적으로 출력 전압을 샘플링하고이를 기준 전압으로 비교 전압 증폭기로 보냅니다. 이 전압 증폭기의 출력은 조절기를 제어하기 위해 전압 조정기의 입력으로 사용되어 입력으로 정션 전압이 변경되도록하여 출력 전압을 조정합니다. 그러나 스위칭 전원 공급 장치는 조절 튜브의 ON 및 오프 시간, 즉 듀티 사이클을 조정하여 출력 전압을 변경합니다.
도 2, 선형 전원 공급 장치의 원리 : 선형 전원 공급 장치에는 주로 전원 주파수 변압기, 출력 정류기 필터, 제어 회로, 보호 회로 등이 포함됩니다. 선형 전원 공급 장치는 먼저 변압기를 통해 AC 전원을 변환 한 다음 정류기 회로를 통해이를 정류하고 필터링하여 불안정한 DC 전압을 얻습니다. 고정밀 DC 전압을 달성하려면 전압 피드백을 통해 출력 전압을 조정해야합니다. 이 전원 공급 장치 기술은 매우 성숙하며 최소한의 잔물결과 전원 공급 장치를 스위칭으로 인한 간섭이나 소음으로 높은 안정성을 달성 할 수 있습니다. 그러나 그 단점은 크고 부피가 큰 변압기가 필요하며 필요한 필터링 커패시터의 부피와 무게도 상당히 큽니다. 또한 전압 피드백 회로는 선형 상태에서 작동하며 조정 튜브에 특정 전압 강하가 있습니다. 대규모 작업 전류를 출력 할 때 조정 튜브의 전력 소비가 너무 높고 변환 효율이 낮으며 큰 방열판을 설치해야합니다. 이러한 유형의 전원 공급 장치는 컴퓨터 및 기타 장치의 요구에 적합하지 않으며 점차 스위치 모드 전원 공급 장치로 대체됩니다.
3, 스위칭 전원 공급 장치 비교 : 스위칭 전원 공급 장치에는 주로 입력 그리드 필터, 입력 정류기 필터, 인버터, 출력 정류기 필터, 제어 회로 및 보호 회로가 포함됩니다. 그들의 기능은 다음과 같습니다.
1. 입력 그리드 필터 : 모터 스타트 업, 전기 스위치, 번개 등과 같은 그리드의 간섭을 제거하는 동시에 전원 공급 장치가 그리드로 확산되는 것을 막음으로써 발생하는 고주파 소음을 방지합니다.
2. 입력 정류기 필터 : 전원 그리드의 입력 전압을 정류하고 필터링하여 변환기에 DC 전압을 제공합니다.
3. 인버터 : 스위칭 전원 공급 장치의 중요한 구성 요소입니다. DC 전압을 고주파 AC 전압으로 변환하고 입력 전원 그리드에서 출력 부품을 분리하는 역할을합니다.
4. 출력 정류기 필터 : 컨버터의 고주파 AC 전압 출력을 정류하고 필터하여 필요한 DC 전압을 얻는 동시에 고주파 노이즈가 부하를 방해하는 것을 방지합니다.
5. 제어 회로 : 출력 DC 전압을 감지하고 기준 전압과 비교 한 후 증폭합니다. 발진기의 펄스 폭을 변조하여 변환기를 제어하고 안정적인 출력 전압을 유지하십시오.
6. 보호 회로 : 스위칭 전원 공급 장치가 과전압 또는 과전류 단락을 경험할 때, 보호 회로는 하중 및 전원 공급 장치 자체를 보호하기 위해 스위칭 전원 공급 장치가 작동하는 것을 중지합니다.
전원 공급 장치 스위칭 전류를 대체 전류로 정류 한 다음 직류를 교대 전류로 반전시키고 마지막으로 필요한 직류 전압을 정류하고 출력합니다. 이런 식으로 스위칭 전원 공급 장치는 선형 전원 공급 장치에서 변압기 및 전압 피드백 회로를 제거합니다. 스위칭 전원 공급 장치의 인버터 회로는 완전히 디지털 조정되어 매우 높은 조정 정확도를 달성 할 수 있습니다.
