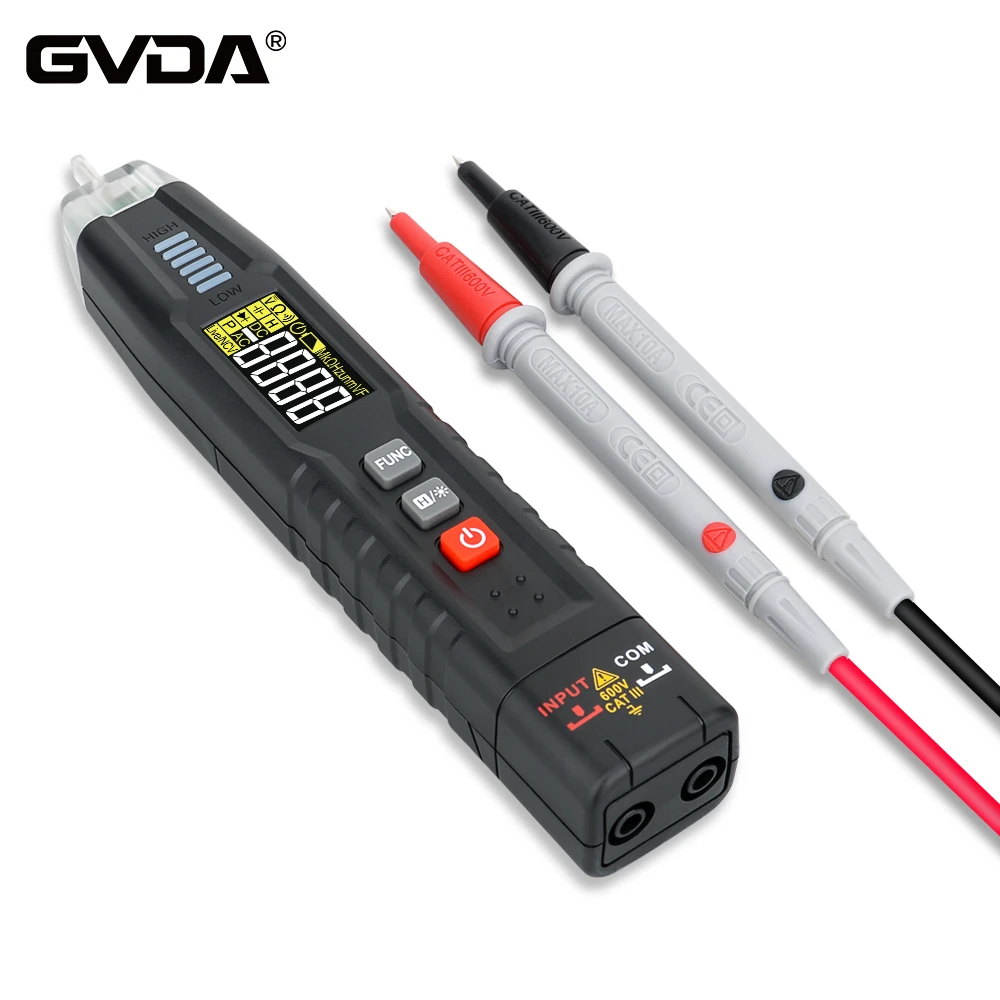

일반적으로 사용되는 전기 부품에 대한 측정 지침
(1) 저항 측정
멀티미터를 사용하여 저항을 측정하지 않은 경우 먼저 펜을 단락시키고 제로 전위차계를 0으로 비틀어 포인터가 옴 0 위치에 있도록 해야 합니다. 그리고 기어를 변경할 때마다 제로 전위차계 제로를 다시 조정해야 합니다. 옴 기어를 선택할 때 테스트 결과의 정확성을 높이기 위해 다이얼 저항 판독 위치의 중심에 가까운 측정된 저항 값을 선택하십시오. 회로 기판의 저항기가 있는 경우 다리 중 하나를 용접하여 열어야 하며 테스트할 수 있습니다. 그렇지 않으면 저항기에 다른 션트 장치가 있으므로 판독값이 정확하지 않습니다! 저항 저항 측정에서는 인체 저항의 션트를 방해하여 오류를 증가시키기 위해 양손의 손가락, 미터 펜 및 저항 핀을 각각 만지지 마십시오.
(2) 대지에 대한 저항값 측정
소위 접지 저항 측정, 즉 멀티미터 접지가 있는 빨간색 펜, 측정된 구성 요소 중 하나에 연결된 검정색 펜, 접지에 대한 회로 저항 값의 지점을 측정하고 비교를 위한 일반 저항 값을 결정합니다. 결함의 범위. 측정에서 저항 레벨은 R * 1k 파일로 설정되며, 정상 차이와 비교 지점의 측정된 저항 값이 크면 회로의 일부에 공기 누출 필터링, 개방 등 결함이 있음을 나타냅니다. 저항 또는 통합 IC 손상.
(3) 트랜지스터 측정
멀티미터의 범위를 ohm 파일 R * 100 또는 R * 1K 파일로 변환하여 다이오드를 측정합니다. R*10, R*10K 파일은 사용할 수 없습니다. 전자의 경우 저항이 너무 작고, 저항이 너무 크며, 다이오드를 통과하는 전류가 너무 커서 다이오드가 손상되기 쉽고, 후자는 내부 전압이 높기 때문에 더 낮은 전압으로 다이오드를 통과하기 쉽습니다. 전압. 측정된 저항이 수백 옴에서 수천 옴(순방향 저항)에 불과한 경우 빨간색과 검은색 펜을 교체한 후 측정해야 하며, 측정되지 않은 경우 저항은 수백 킬로옴(역방향 저항)이어야 하며 이는 다음을 나타냅니다. 다이오드를 사용할 수 있습니다. 순방향 저항 값을 측정할 때 빨간색 펜은 다이오드의 음극 끝에서 측정되고 검정색 펜은 다이오드 양극 끝에서 측정됩니다.
순방향 및 역방향 저항 값을 측정하면 다이오드의 상태가 좋은지 나쁜지 확인할 수 있으며, 순방향 저항보다 역방향 저항에 대한 일반적인 요구 사항을 수백 번에 걸쳐 확인할 수 있습니다. 즉, 순방향 저항은 작을수록 좋고, 역방향 저항은 클수록 좋습니다.
(4) 교류전압 측정
범용 DC 전압 파일과 AC 전압 파일을 사용하여 각각 일몰 전류와 AC 전압 값을 측정할 수 있으며, 이는 멀티미터와 측정 회로를 병렬 연결 형태로 연결하는 시간입니다. 범위의 전체 눈금 편향 2/3에 가까운 미터 헤드 포인터를 선택합니다. 회로의 전압 크기를 추정할 수 없는 경우 먼저 큰 범위를 사용한 다음 정확한 측정 후 적절한 범위를 사용하여 전압이 너무 높아서 멀티미터가 손상되는 것을 방지해야 합니다. DC 전압이 없는 경우 멀티미터는 측정된 회로의 양극에 빨간색 펜을 사용해야 하며 회로의 음극에 검정색 펜을 사용하면 되돌릴 수 없습니다. 더 높은 전압을 측정할 때는 특별한 주의를 기울여야 합니다. 두 사람은 각각 측정 부분의 가장자리에 대해 빨간색, 검정색 펜을 잡거나 먼저 한쪽 끝에 펜을 고정한 다음 테스트 지점을 만졌습니다.
(5) 충전 변압기 측정
옴 파일을 사용하여 멀티미터의 경우 눈의 좋고 나쁨에 대한 예비 평가를 통해 변압기에 전원이 공급되지 않을 수 있습니다. 먼저 R * 10 파일에서 멀티미터를 선택하고 변압기 1차 코일 DC 저항 값을 측정합니다(일반적으로 수백 옴에서 수천 옴까지). 측정된 값이 무한대이면 코일에 연결이 끊어져 사용할 수 없습니다!
그런 다음 1차 코일과 2차 코일 사이의 절연 저항 값을 테스트하면 클수록 좋습니다. 저항 값이 작으면 초기 레벨 사이의 절연이 좋지 않아 사용할 수 없음을 의미합니다. ~ 위의 측정은, 상태가 양호하면 변압기를 전원 공급 장치에 연결하여 출력 전압 값을 측정할 수 있습니다. 변압기의 필터링 회로는 빨간색과 검은색 펜에 주의해야 하며 전압의 양극 및 음극 단자에 올바르게 배치되어야 합니다. 출력 단자, 출력 전압이 측정되면 정상이며 코일이 파손되어 사용할 수 없음을 의미합니다! 측정된 출력 전압이 정상이면 변압기 성능이 좋은 것입니다. 이러한 측면은 일반적으로 휴대폰 충전기에 사용됩니다.
