클램프 테이블을 이용한 LED 조명 스트링 불량 판정 동작 방법
반복적인 실험 끝에 클램프 미터를 사용하면 LED 조명 스트링의 결함을 정확하게 판별할 수 있음이 밝혀졌습니다. 구체적인 조작 방법은 다음과 같습니다.
1단계: LED 조명 스트링의 배선을 기준으로 LED 그룹 수와 화면 내부의 플러스 및 - 라인을 결정합니다. 예를 들어, 39인치 LED LCD TV의 LED 조명 스트링 배선 다이어그램은 화면 내부에 5세트의 LED 조명 스트링이 있고 "플러스"로 표시된 전선이 LED 조명의 양극에 연결되어 있음을 보여줍니다. 일반적으로 LED 플러스 와이어로 알려진 스트링; 그리고 "-"로 표시된 해당 배선은 일반적으로 LED 라인으로 알려진 LED 조명 스트링의 음극에 연결됩니다.

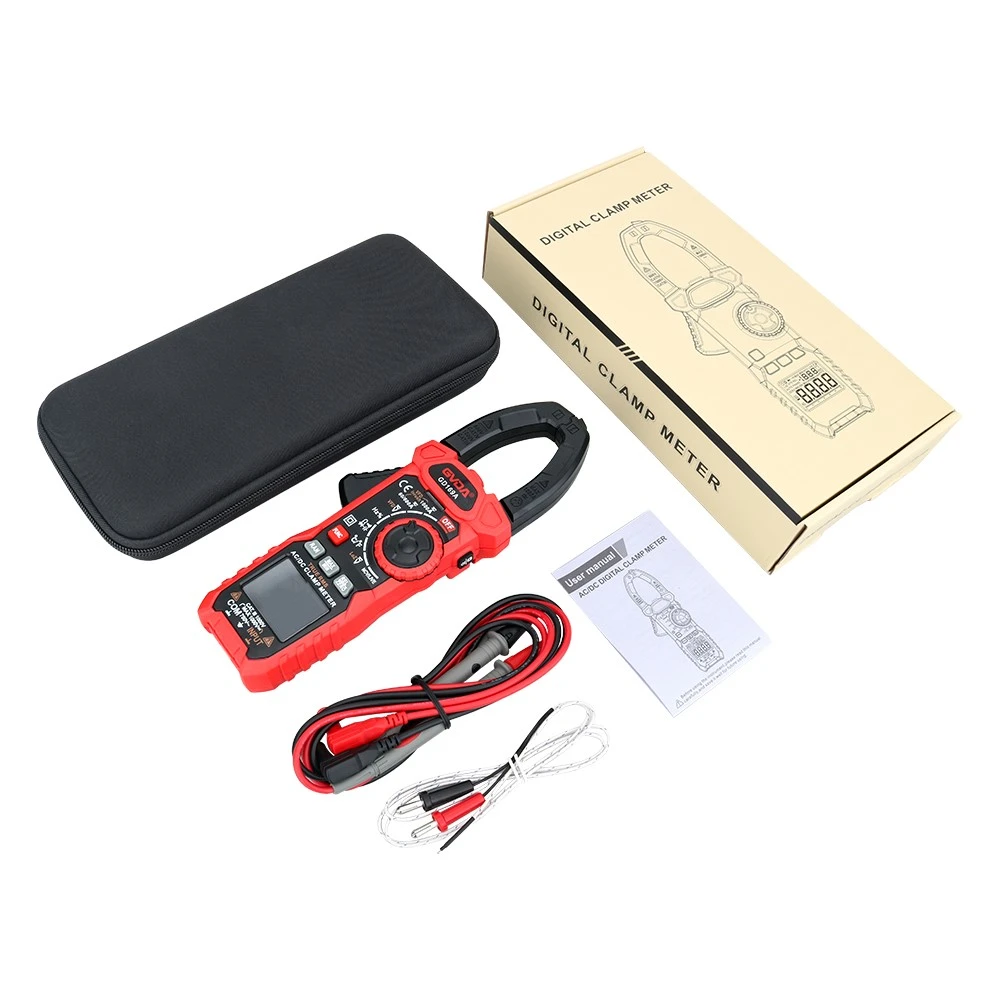

2단계: 먼저 클램프 미터를 DC 전류의 최소 범위에 놓은 다음 클램프를 LED 조명 스트링의 LED 플러스 또는 LED - 라인에 고정합니다.
3단계: 전원을 켠 후 기계를 두 번째로 켜고 전원을 켤 때 클램프 게이지의 판독값을 관찰합니다. 결함이 있는 기계에 여러 개의 LED 조명 스트링 세트가 있는 경우 각 조명 스트링 세트를 측정하고 각 조명 스트링 세트의 현재 판독값을 기록하려면 기계를 여러 번 켜야 합니다.
특정 그룹의 전류 판독값이 다른 그룹의 전류 판독값과 크게 다른 경우(고장 현상은 대부분 백라이트가 즉시 꺼지는 것임), 표시등 그룹의 LED 단자의 배선, 플러그, 소켓 및 주변 회로를 확인하십시오. 이상을 위해. 정상이라면 광선 그룹에 문제가 있다고 판단할 수 있습니다. 각 램프 스트링 그룹의 현재 판독값이 비슷하고 정상 값보다 훨씬 낮은 경우(오류 현상은 대부분 검은색 화면임) 백라이트 구동 회로가 비정상임을 나타냅니다.
화면의 비정상적인 LED 조명 스트링 세트로 인해 결함이 발생한 것으로 판단되면 LCD 화면을 분해하여 조명 스트링 세트를 찾을 수 있으며 클램프 미터(또는 디지털 멀티미터)의 다이오드 블록을 찾을 수 있습니다. 일련의 조명 스트링에 있는 각 LED의 양쪽 끝에서 순방향 전압 강하를 순차적으로 측정하는 데 사용됩니다. 일반적으로 측정된 LED 비드는 약한 빛을 방출하며 각 비드의 순방향 전압 강하는 크게 다르지 않습니다. 특정 램프 비드의 양의 전압 강하가 다른 램프 비드와 크게 다른 경우 이는 램프 비드가 파손되었음을 나타냅니다.
