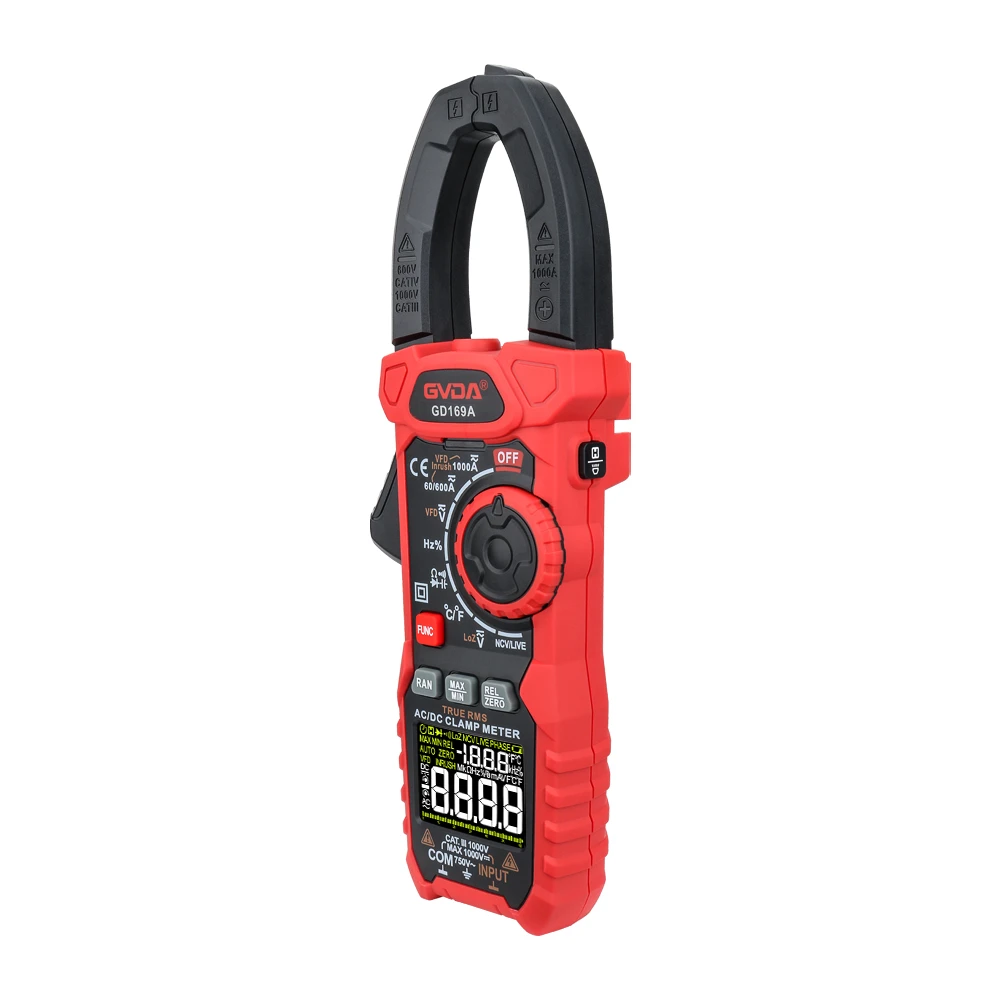

클램프 전류계를 사용할 때 다음 사항에 주의하십시오.
위상 시퀀스 테스트:
(1) 기어를 위상 시퀀스 감지 기어로 돌립니다.
(2) 노란색, 검은색 및 빨간색 테스트 리드를 c, COMb 및 VΩa 소켓에 순서대로 삽입합니다.
(3) 테스트 리드의 빨간색, 검은색, 노란색을 각각 A, B, C(또는 L1, L2, L3)에 해당합니다. 빨간색과 검은색 테스트 리드가 연결되면 표시등이 약간 밝아지고 노란색 테스트 리드가 다시 연결되면 표시등이 켜져 긍정적인 위상 시퀀스임을 나타냅니다. 표시등이 꺼지면 역상 순서를 나타냅니다.
(4) 상순 파일은 상간 전압도 동시에 측정할 수 있습니다.
AC 전압 측정:
(1) 기어를 AC 전압 기어로 돌립니다.
(2) 빨간색과 검은색 테스트 리드를 각각 VΩa 및 COMb 소켓에 삽입합니다.
(3) 빨간색과 검은색 테스트 리드의 다른 쪽 끝을 테스트할 지점에 연결하고 값을 읽습니다.
AC 전류 측정:
(1) 적절한 현재 기어를 선택합니다.
(2) 턱으로 테스트할 단일 와이어를 완전히 고정하고 데이터를 읽습니다.
이 계측기의 최대 테스트 전류는 600A이며 600A를 초과하는 전류는 테스트할 수 없습니다.
DC 전압 측정:
(1) 적절한 DC 전압 파일을 선택합니다.
(2) 빨간색과 검은색 테스트 리드를 각각 VΩa 및 COMb 소켓에 삽입합니다.
(3) 빨간색과 검은색 테스트 리드의 다른 쪽 끝을 테스트할 지점에 연결하고 값을 읽습니다.
저항 측정:
(1) 기어를 저항 기어 2kΩ으로 돌립니다.
(2) 빨간색과 검은색 테스트 리드를 각각 VΩa 및 COMb 소켓에 삽입합니다.
(3) 빨간색과 검은색 테스트 리드의 다른 쪽 끝을 테스트할 지점에 연결하고 값을 읽습니다.
참고: 정전 상태에서만 저항을 테스트할 수 있습니다.
라인 연속성 측정:
(1) 기어를 다이오드 기어로 돌립니다.
(2) 적색 및 흑색 테스트 리드를 각각 VΩa 및 COMb 소켓에 삽입합니다.
(3) 빨간색과 검은색 테스트 리드의 다른 쪽 끝을 테스트할 지점에 연결하고 값을 읽습니다. 값이 작고 멀티미터에서 "삐" 소리가 나면 회로가 연결된 것입니다. 반대로 값이 "1"로 표시되고 멀티미터에서 소리가 나지 않으면 회로가 개방 회로이거나 저항 값이 매우 큰 것입니다.
참고: 정전 상태에서만 회로 연속성을 테스트할 수 있습니다.
