멀티미터 온-오프 기어의 원리 및 표준

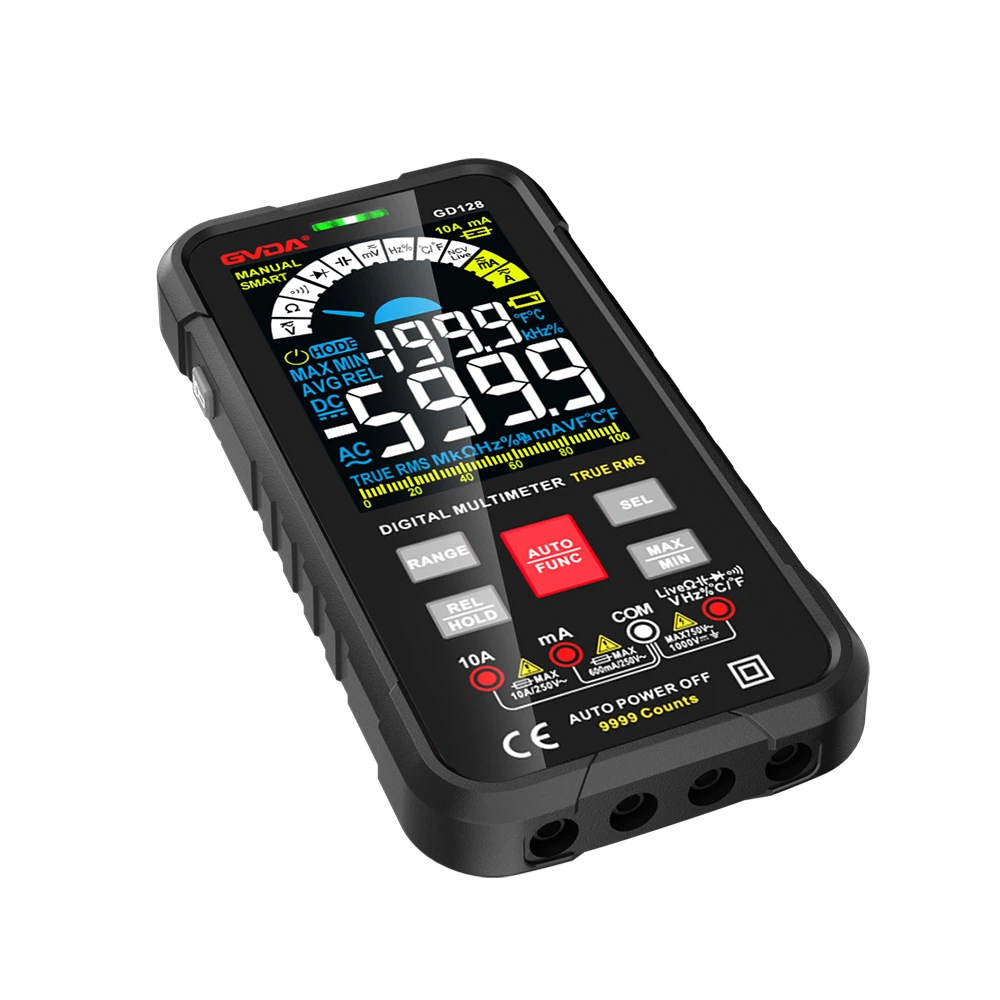

거의 모든 멀티미터는 라인이 켜져 있는지 꺼져 있는지(단락) 결정하는 데 사용되는 온-오프 측정 모드를 제공합니다. 부저와 LED 표시등이 일반적으로 사용됩니다. 회로가 연결되면 부저 또는 LED 표시등이 활성화됩니다. 멀티미터의 온/오프 기어는 그림에서 빨간색 상자의 기호로 표시됩니다.
온오프 기어의 원리
멀티미터가 온-오프 위치로 설정되면 내부 회로가 활성화됩니다. 검정색 테스트 리드는 내부 배터리의 음극에 연결되고 양극은 저항이 낮은 저항에 연결되며 저항의 다른 쪽 끝은 빨간색 테스트 리드에 연결됩니다. 저항은 내부 처핑 회로에 트리거 신호를 제공합니다. 두 개의 테스트 리드가 함께 단락되거나 저항이 낮으면 미터 내부의 트리거 저항의 전압이 높아 신호음이 활성화됩니다. 직렬로 연결된 내부 트리거 저항의 부분 전압이 두 테스트 리드 사이의 높은 저항으로 인해 너무 낮으면 경고음이 활성화되지 않습니다.
온-오프 기어 표준
일반적인 정의에 따르면 전도도는 80옴 이하로 정의됩니다. 그렇지 않으면 비전도성입니다. 즉, 멀티미터의 빨간색과 검은색 테스트 리드를 라인의 두 끝에 연결합니다. 멀티미터는 소리를 내고 저항이 80옴 미만이면 라인이 전도되고 있다고 판단합니다.
