통합 소음계의 원리
마이크: 사운드 신호를 전기 신호로 변환하고 우수한 안정성과 넓은 주파수 응답과 같은 특성을 갖는 일렉트릿 테스트 커패시터 마이크입니다.
전치 증폭기: 높은 입력 임피던스와 낮은 출력 임피던스 특성을 가지며 임피던스 변환에 역할을 합니다.
주파수 가중 증폭, 범위 변환, 과부하 표시 회로: 회로의 이 부분은 프리앰프의 약한 신호를 증폭하여 특정 진폭을 달성합니다. 범위 변환 회로는 마이크로프로세서에 의해 제어되어 전체 증폭기가 측정 범위 내에서 왜곡 없이 입력 신호의 크기 변화를 반영할 수 있도록 합니다. 신호가 전류 범위의 측정 범위를 초과하면 과부하 표시기 회로가 자동으로 과부하 표시등 표시를 제어합니다.
대수 검출 및 DC 증폭: AC 증폭기에서 측정된 사운드 레벨에 해당하는 AC 신호의 유효 값을 검출하고, DC 증폭기 출력에 해당하는 DC 전압의 선형 변화를 만들기 위해 일정 비율의 증폭이 수행됩니다. 측정된 사운드 레벨.
A/D 변환기, 마이크로프로세서, 메모리 및 인터페이스 회로: 이러한 구성 요소는 완전한 마이크로 컨트롤러 시스템을 구성합니다. 마이크로프로세서는 프로그램 메모리에 의해 제어되며 A/D 변환기는 시간에 따른 샘플링과 자동 측정을 수행합니다. 동시에 측정 결과는 메모리에 저장되고 인터페이스 회로를 통해 프린터나 마이크로컴퓨터로 출력됩니다.

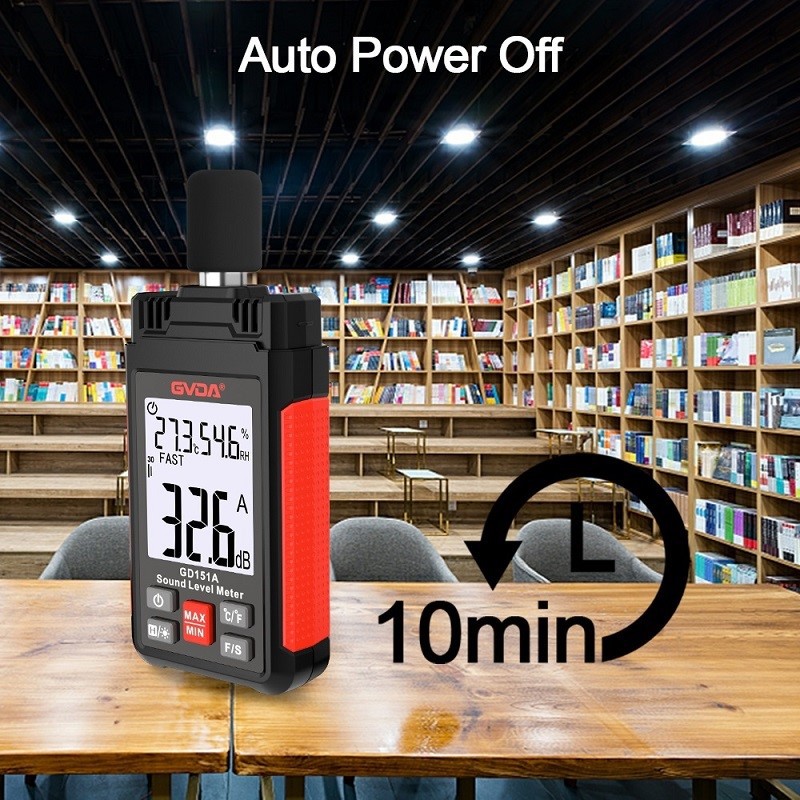

디스플레이 및 패널 부분: LCD 디스플레이는 시계, 작업 모드, 측정 데이터, 주파수 등과 같은 측정 표시 및 결과를 표시하고 출력할 수 있습니다. 패널 부분은 수동 제어 인터페이스를 제공합니다. 측정 요구 사항에 따라 작업 모드 및 제어 신호가 마이크로프로세서에 입력되어 소음 측정 및 분석이 이루어집니다.
기준 교정 신호 및 전원 공급 장치: 배터리(또는 외부 입력)로 전원이 공급되는 단일 양극 전압은 전체 기계의 전원 공급을 담당하는 필수 양극 및 음극 전압으로 변환됩니다. 그리고 내부 회로 보정으로 참조 신호를 생성합니다.
측정된 소리 신호는 일반적인 소음계처럼 수신되어 가중치, 증폭, 범위 회로를 거친 후 로그 변환기로 변환되어 로그 연산을 수행합니다. 그런 다음 검출 및 A/D 변환을 통해 증폭되어 마이크로프로세서로 전송됩니다. 마이크로프로세서는 미리 프로그래밍된 프로그램과 알고리즘 공식에 따라 시간에 맞춰 샘플링을 수행하고 Leq 등가치를 계산하며 측정 결과를 메모리에 저장합니다. 결과는 디스플레이 드라이버 회로를 통해 LCD 화면에 표시하거나 RS232C 직렬 인터페이스를 통해 프린터로 출력하여 측정 결과와 스펙트럼을 자동으로 인쇄할 수 있습니다. 측정 데이터 출력은 인터페이스 통신 케이블을 통해 컴퓨터로 전송되어 음압 레벨 Lp의 실시간 통신 출력을 달성할 수 있습니다.
