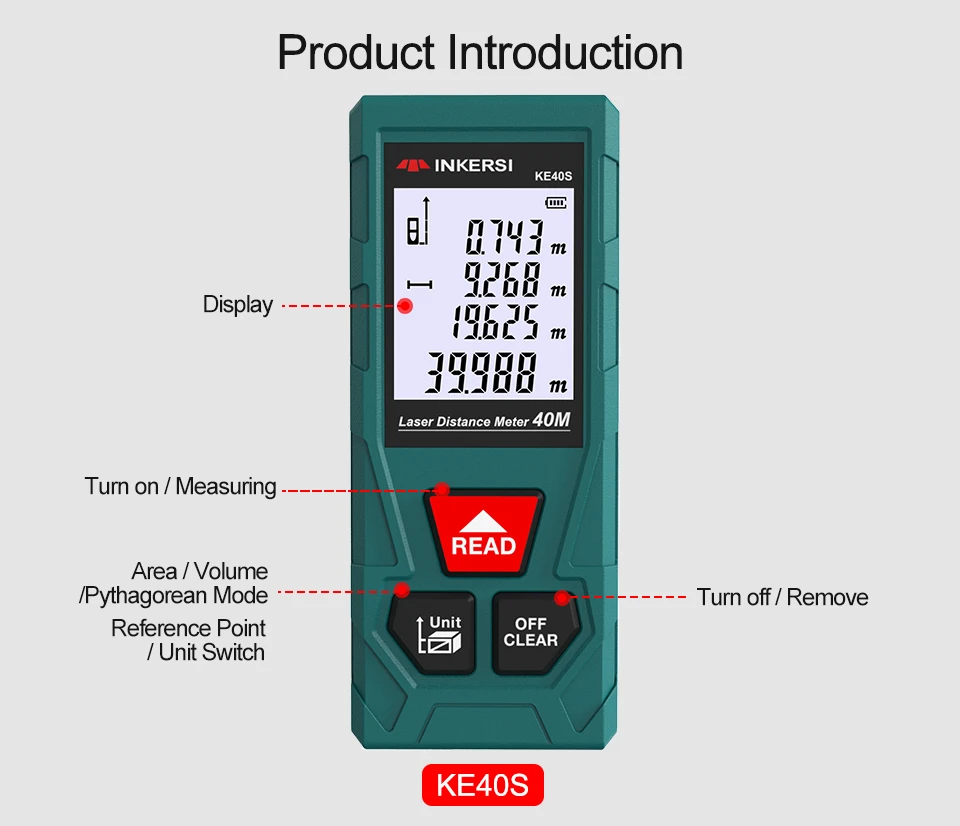

위상 광전 거리 측정기의 원리
광원에서 방출된 광파(적외선 또는 레이저)는 변조기로 들어가고 마스터 발진기(마스터 발진기라고도 함)의 고주파 범위 신호에 의해 변조되어 진폭 변조파가 됩니다. 이러한 진폭 변조파는 외부 광 경로를 통해 수신기로 들어가 광전소자에서 수렴되며, 광신호는 즉시 전기신호로 변환된다. 이 전기 신호는 높은 범위의 신호를 복조한 후 측정 라인으로 왕복하는 진폭 변조파이며 위상이 지연되었습니다.
이러한 고주파 범위 신호와 국부 발진기(이하 국부 발진기라 함)로부터의 고주파 신호를 광전 혼합을 위한 거리 측정 신호 믹서를 거쳐 주파수 선택 및 증폭을 거쳐 저주파 범위 신호를 얻는 것으로 표현된다. 고주파 범위 신호의 원래 위상 지연은 여전히 유지됩니다. 위상을 수행하기 위해 주 발진 고주파 범위 신호는 고주파 신호와 발진으로 동시에 참조 신호 믹서로 호출되는 참조 신호의 일부이며 주파수 선택 및 증폭 후 얻을 수 있습니다. 저주파 기준 신호의 위상보다 기준으로 사용할 수 있습니다. 즉, 측정 라인까지 왕복 이동이 없기 때문에 위상 지연이 발생하지 않습니다. 따라서 위상 비교를 위해 디지털 위상 측정 기술을 사용하여 페이저에 공급하는 동시에 위상 지연 측정 라인에 대한 신호 거리 측정 결과가 디스플레이에 표시됩니다.
스케일 주파수를 사용할 때 디스플레이는 해당 거리 꼬리 번호의 위상 차이의 1주 미만일 뿐이며, 전체 피트 수의 해당 거리 측정의 전체 주 수의 1주 이상은 될 수 없습니다. 이러한 이유로 위상 거리 측정기 주 발진기와 두 구성 요소의 진동에는 대략적인 규모의 발진 주파수 집합, 즉 주 발진기의 주파수와 발진기의 발진 주파수도 포함되어 있습니다. 앞서 언급한 바와 같이, 거친 줄자 주파수, 가는 줄자 및 거친 줄자 그룹을 사용한 동일한 측정 결과를 결합하면 전체 거리를 측정값으로 얻을 수 있습니다.
