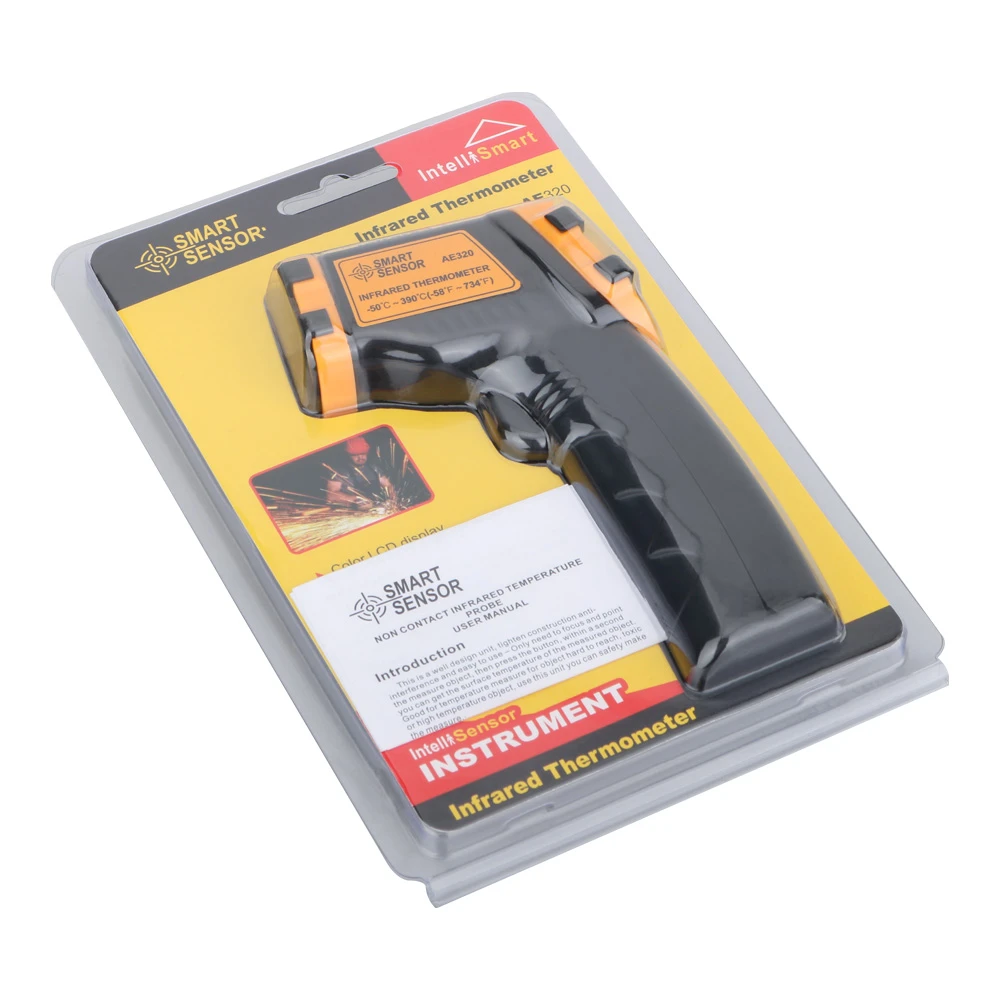

적외선 온도계의 원리와 구조
1. 시력
시력에는 이러한 기능이 있습니다. 온도계가 가리키는 측정 블록이나 지점을 볼 수 있으며 측정 대상의 넓은 영역을 시야 없이 피할 수 있는 경우가 많습니다. 작은 물체나 장거리를 측정할 때에는 계기판 표시가 있는 조준경이나 투명한 거울 형태의 레이저 포인팅 포인트를 사용하는 것이 좋습니다.
2. 렌즈
렌즈는 온도계의 측정 지점을 결정합니다. 큰 물체의 경우 일반적으로 초점 거리가 고정된 온도계이면 충분합니다. 그러나 초점에서 떨어진 거리를 측정할 경우 측정점 가장자리의 이미지가 불분명해집니다. 이러한 이유로 줌 렌즈를 사용하는 것이 좋습니다. 주어진 줌 범위 내에서 온도계는 측정 거리를 조정할 수 있습니다. 새로운 온도계에는 교체 가능한 줌 렌즈가 함께 제공되며 근거리 및 원거리 렌즈는 교정 및 재테스트 없이 교체할 수 있습니다.
3. 센서, 즉 스펙트럼 수신기
온도는 파장에 반비례합니다. 낮은 물체 온도에서는 장파 스펙트럼 영역에 민감한 센서(예: 핫 필름 센서 또는 열전 센서)가 적합합니다. 고온에서는 단파에 민감한 게르마늄, 실리콘, 인듐 갈륨 등으로 구성된 광전 센서가 사용됩니다.
분광 감도를 선택할 때 수소와 이산화탄소의 흡수 스펙트럼 대역도 고려해야 합니다. '대기 창'으로 알려진 특정 파장 범위 내에서 H2와 CO2는 적외선 복사에 거의 투명합니다. 따라서 대기 농도 변화의 영향을 제거하려면 빛 변화에 대한 온도계의 감도가 이 범위 내에 있어야 합니다. 얇은 필름이나 유리를 측정할 때 이러한 물질은 특정 파장 범위 내에서 쉽게 침투하지 않는다는 점도 고려해야 합니다. 배경 조명으로 인한 측정 오류를 방지하려면 표면 온도만 수신하는 적합한 센서를 사용해야 합니다. 금속은 이러한 물리적 특성을 갖고 있으며 파장이 감소함에 따라 방사율이 증가합니다. 경험에 따르면, 금속의 온도를 측정할 때는 일반적으로 가장 짧은 측정 파장을 선택합니다.
