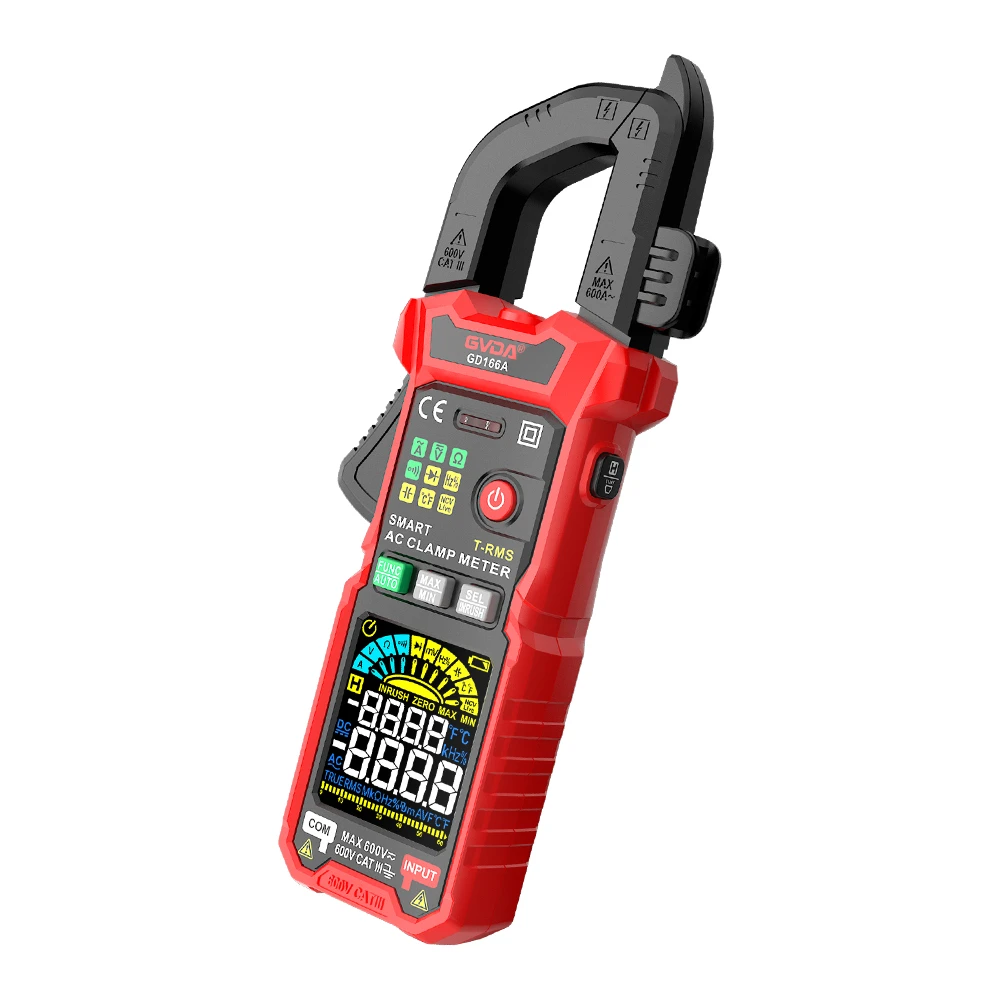

클램프온 전류계를 이용한 저항, 전도, 주파수의 적절한 측정
클램프 전류계를 사용한 저항, 컨덕턴스, 주파수의 적절한 측정
저항 측정 방법
먼저 기능 스위치를 위치로 설정합니다.
둘째, 빨간색 테스트 리드를 V/Ω 포트에 삽입하고 검정색 테스트 리드를 COM 포트에 삽입합니다.
셋째, 테스트 라인 접점을 단락시키고 영점 조정 스위치를 눌러 테스트 라인의 저항을 제거합니다.
넷째, 테스트 리드를 테스트 루프에 연결합니다. 습도 센서 프로브, 스테인레스 스틸 히터 PT100 센서, 주조 알루미늄 히터, 가열 원형 유체 솔레노이드 밸브
감전 및 기기나 회로의 손상을 방지하기 위해 전류가 흐르는 회로에서는 측정하지 말고 기기에서 모든 테스트 와이어를 제거한 후 배터리 커버를 여는 것이 중요합니다. 측정할 때는 테스트 리드의 보호 막대 뒤쪽을 잡으십시오.
클램프온 전류계의 전도도 테스트
먼저 기능 스위치를 위치로 설정합니다.
그런 다음 빨간색 테스트 리드를 V/Ω 포트에 삽입하고 검정색 테스트 리드를 COM 포트에 삽입합니다.
그런 다음 테스트 리드를 단락시키고 영점 조정 스위치를 눌러 테스트 리드의 저항을 제거하십시오.
그런 다음 모드 선택 스위치를 눌러 일반 모드를 전도도 검출 모드로 전환하고 " " 기호를 표시합니다.
마지막으로 테스트 리드를 테스트 회로에 연결하면 테스트 저항이 20.0Ω 미만이면 부저가 울립니다.
주파수 측정 방법
먼저 기능 스위치를 A 또는 V 위치로 설정합니다.
그런 다음 모드 선택 스위치를 3번 눌러 일반 모드에서 주파수 측정 모드로 전환하고 "Hz" 기호를 표시합니다.
마지막으로 ACA 또는 ACV 측정 절차를 따르십시오.
