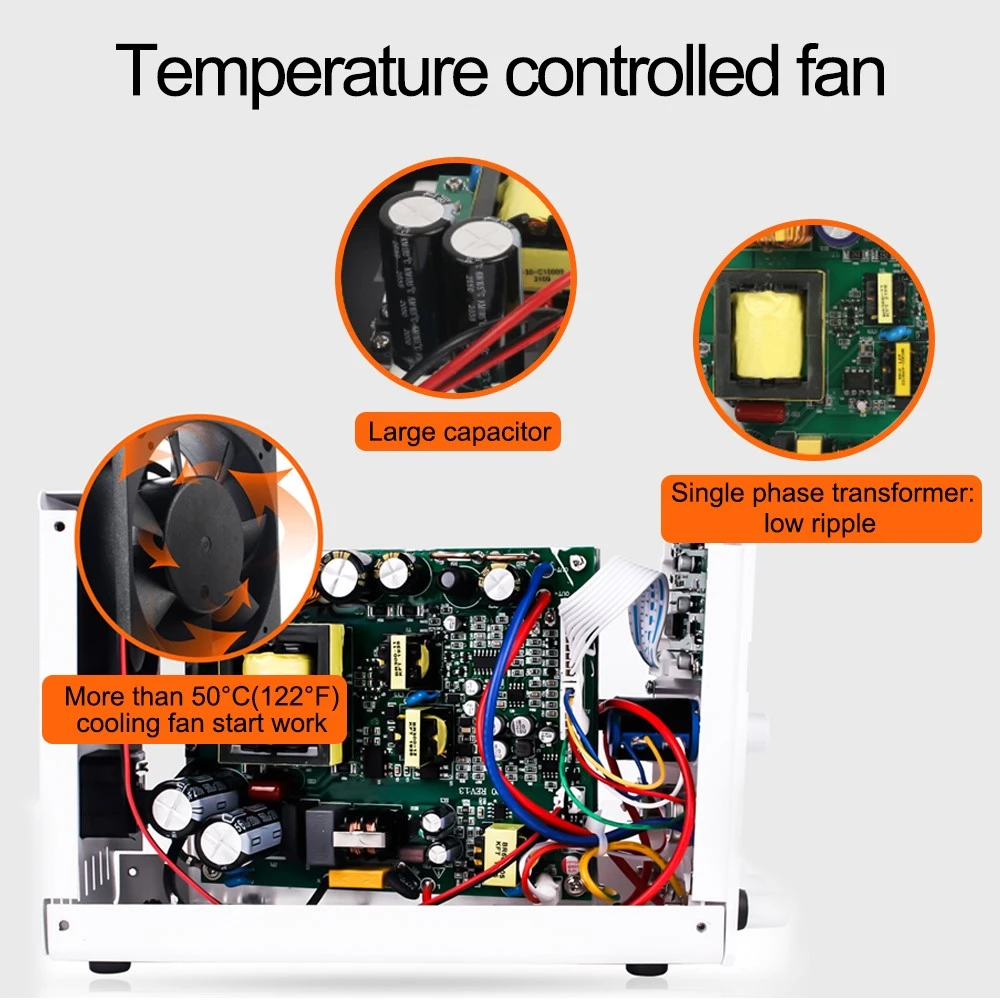

스위치 모드 전원 공급 장치 EMI 기술 전송 채널
스위칭 전원 공급 장치를 위한 EMI 억제 기술
(1) dv/dt 및 di/dt 감소(피크 감소 및 기울기 감소)
(2) 서지 전압을 줄이기 위한 배리스터의 합리적인 적용
(3) 댐핑 네트워크는 오버슈트를 억제합니다.
(4) 고주파 EMI를 줄이기 위해 소프트 회복 특성을 갖는 다이오드 사용
(5) 유효 역률 보정 및 기타 고조파 보정 기술
(6) 잘 설계된 전력선 필터 채택
(7) 합리적인 접지 처리
(8) 효과적인 차폐 조치
(9) 합리적인 PCB 설계
스위칭 전원 공급 장치 EMI 기술 간섭 소스
(1) 전원 스위치 튜브
전원 스위치는 dv/dt와 di/dt가 모두 빠르게 변하는 On Off 빠른 사이클링 상태에서 작동합니다. 따라서 전원 스위치는 전기장 결합의 주요 간섭원일 뿐만 아니라 자기장 결합의 주요 간섭원이기도 합니다.
(2) 고주파 변압기의 EMI 소스는 주로 누설 인덕턴스에 해당하는 di/dt의 급속한 순환 변환에 반영되어 고주파 변압기를 자기장 결합의 중요한 간섭 소스로 만듭니다.
(3) 정류다이오드
정류 다이오드의 EMI 소스는 주로 역회복 특성에 반영됩니다. 역회복 전류의 간헐적인 지점은 인덕턴스(리드 인덕턴스, 부유 인덕턴스 등)에서 높은 dv/dt를 생성하여 강한 전자기 간섭을 발생시킵니다.
(4)PCB
보다 정확하게는 pCB는 앞서 언급한 간섭원의 결합 채널이며, pCB의 품질은 앞서 언급한 EMI 소스를 억제하는 효과와 직접적으로 일치합니다.
고주파 변압기의 누설 인덕턴스 제어
고주파 변압기의 누설 인덕턴스는 전원 스위치가 꺼졌을 때 피크 전압이 발생하는 중요한 이유 중 하나입니다. 따라서 누설 인덕턴스를 제어하는 것이 고주파 변압기로 인해 발생하는 EMI를 해결하는 주요 문제가 되었습니다.
줄이다
소형 고주파 변압기의 누설 인덕턴스에 대한 두 가지 진입점: 전기 설계와 공정 설계!
(1) 누설 인덕턴스를 줄이기 위해 적합한 자기 코어를 선택하십시오. 누설 인덕턴스는 원래 에지 권선의 제곱에 비례하며, 권선을 줄이면 누설 인덕턴스가 크게 감소합니다.
(2) 권선 사이의 절연층을 줄입니다. 이제 두께가 20-100um이고 펄스 항복 전압이 수천 볼트인 "황금 필름"이라는 절연층이 있습니다.
(3) 권선 간의 결합 정도를 높이고 누설 인덕턴스를 줄입니다.
