전자 구성 요소를 측정하기 위해 멀티 미터를 사용하는 방법을 가르쳐주세요.

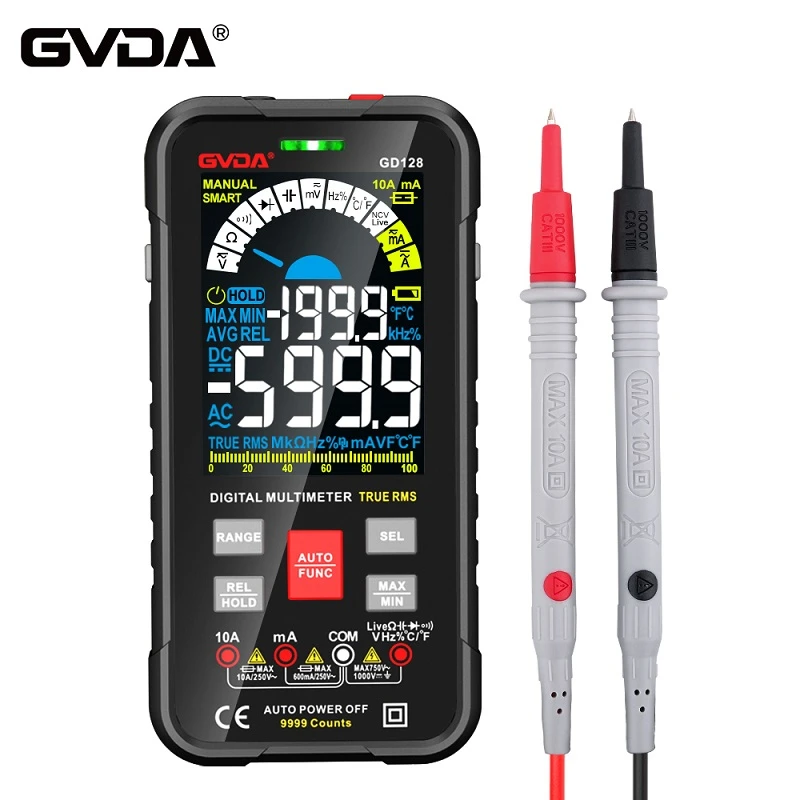

멀티 미터로 새 배터리의 DC 전압 측정
먼저 초기 전압 측정부터 시작하십시오. 멀티 미터는 배터리 및 디지털 장치 전원 공급 장치와 같은 DC 전압을 측정하는 데 사용됩니다. 검은 색 펜 플러그를 멀티 미터 오른쪽 하단의 COM 포트에 삽입하고 빨간 펜을 v Ω에 꽂습니다. 그런 다음 중간 손잡이를 최대 추정 범위로 회전시킵니다 ( "v-"는 DC 전압 범위, "v ~"는 AC 전압 범위이고 "A"는 현재 범위입니다). 다음 단계는 두 개의 빨간색과 검은 색 펜을 사용하여 배터리/전원 공급 장치의 두 끝을 터치하는 것입니다. 현재 미터가 "1"을 표시하면 범위가 너무 작습니다. 범위와 측정을 계속 늘리십시오. 기호 "-"가 값의 왼쪽에 나타나면 비율의 극성이 배터리/전원의 극성과 반대임을 나타냅니다.
AC 전압 측정은 DC 전압 측정과 동일하며, 차이는 중간의 노브가 AC 모드 "v ~"이며 AC 전압은 양 또는 음수 값을 가지지 않으므로 DC 전압 측정 방법에 따라 측정 할 수 있습니다. 또한 사용하는 동안 손으로 빨간색 대 검은 비율로 금속 부품을 만지지 마십시오.
멀티 미터를 사용하여 전류를 측정합니다
전류 측정은 또한 COM 포트에 검은 펜을 삽입해야합니다. DC 전류를 측정 할 때 크기 설정이 있습니다. 측정 된 전류가 200MA보다 큰 경우 빨간 코를 "10A"포트에 삽입하고 노브를 DC "10A"위치로 돌립니다. 200mA 미만인 경우 빨간 코를 "200MA"포트에 삽입하고 손잡이를 200MA DC 내의 적절한 범위로 돌립니다. 측정 할 때는 멀티 미터를 회로에 연결하십시오. 독서가 "1"인 경우 범위를 늘리십시오. "-"기호도 나타나면 전류는 검은 색 펜에서 멀티 미터로 흐릅니다.
AC 전력 측정은 DC 전력 측정과 동일하며 손잡이가 AC 기어에 있다는 차이가 있습니다. AC 전력을 측정 할 때 측정이 완료된 후 빨간 코를 "V ω"위치로 다시 연결해야한다는 점에 유의해야합니다. 그렇지 않으면 전압이 실수로 측정되면 미터 또는 전원 공급 장치가 손상됩니다.
저항을 측정 할 때 각각 COM 및 V ω 포트에 두 개의 펜을 삽입하고 손잡이를 "ω"의 적절한 범위로 돌립니다. 그런 다음 펜을 사용하여 저항의 양쪽 끝에서 금속을 만집니다. 장치가 "200"범위에 있으면 "ω"인 반면 2K 및 200k 범위는 "k Ω"입니다. 마찬가지로 장치가 2m 이상인 경우 "M ω"입니다.
멀티 미터로 다이오드의 품질을 측정합니다
밝은 방출 다이오드 및 다이오드 정류와 같은 다이오드를 측정 할 때, 빨간 펜을 다이오드의 양극 단자에 연결할 때 (다이오드의 극성을 결정하는 방법을 모르는 경우 회로 보드 구성 요소의 극성을 식별하는 방법에 대한 자습서를 참조 할 수 있습니다)와 검은 펜을 음성 터미널에 참조 할 수 있습니다. 현재 다이오드의 전방 전압 강하가 표시됩니다. Schottky 다이오드의 전압 강하는 약 0. 2v이며, 일반 실리콘 교정 다이오드의 전압 강하는 약 0. 7v이고, 빛-퇴치 다이오드는 1.8에서 2.3v 사이입니다. 두 개의 스트로크를 교체하십시오. "1"을 보여 주면 다이오드는 정상입니다 (다이오드 특성). 그렇지 않으면 다이오드가 폐기됩니다 ~
