스위칭 전원의 서지 전류 원인

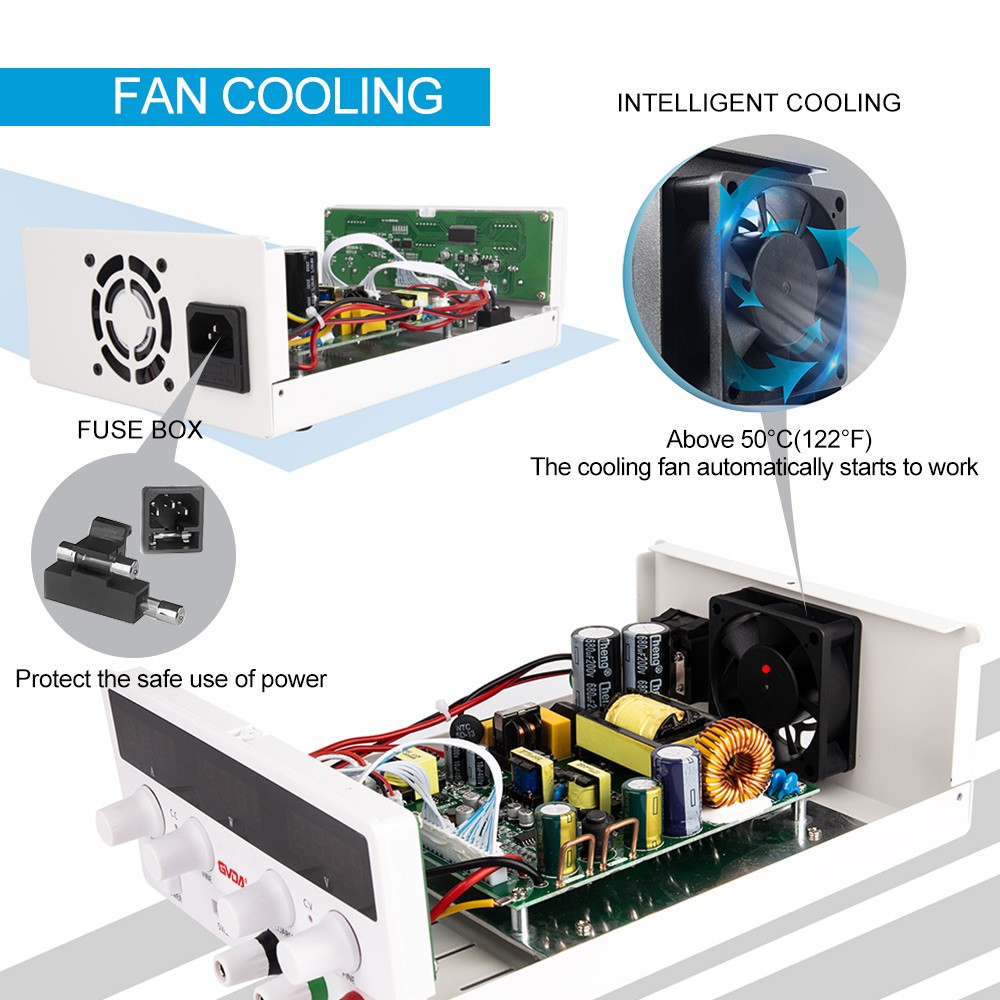

과거와 현재 사용되는 모든 종류의 전원 공급 장치 중에서 스위칭 전원 공급 장치는 매우 널리 사용되며 일반적으로 모든 설계 요구 사항을 충족할 수 있습니다. 이런 종류의 전원 공급 장치는 경제적이지만 산업 설계에도 몇 가지 문제가 있습니다. 이는 많은 스위칭 전원 공급 장치(특히 고전력 스위칭 전원 공급 장치)가 본질적인 단점을 가지고 있다는 것입니다. 즉, 전원을 켜는 순간 큰 전류를 소모합니다. 이 서지 전류는 전원 공급 장치의 정적 작동 전류의 10배에서 100배에 달할 수 있습니다. 결과적으로 적어도 두 가지 문제가 발생할 수 있습니다. DC 전원 공급 장치가 충분한 시동 전류를 공급할 수 없는 경우 스위칭 전원 공급 장치는 잠금 상태에 들어가 시작할 수 없습니다. 이러한 서지 전류로 인해 입력 전원의 전압이 저하될 수 있으며, 이는 동일한 입력 전원을 사용하는 다른 전원 장비의 전원이 즉시 손실될 수 있습니다.
전통적인 입력 서지 전류 제한 방법은 직렬 NTC(Negative 온도 계수 서미스터)입니다. 그러나 이 간단한 방법에는 NTC 저항기의 전류 제한 효과가 주변 온도에 크게 영향을 받는 등 많은 단점이 있으며, 전류 제한 효과는 입력 전력망이 짧은 시간(약 수백 시간) 동안 중단될 때 부분적으로만 달성될 수 있습니다. 밀리초), NTC 저항의 전력 손실은 스위칭 전원 공급 장치의 변환 효율을 감소시킵니다. 실제로 위에서 언급한 두 가지 문제는 '소프트 스타트 회로'를 통해 해결될 수 있는데, 이에 대해 아래에서 자세히 소개한다.
1 스위칭 전원 공급 장치 서지 전류가 발생합니다.
스위칭 전원 공급 장치의 입력 회로는 대부분 커패시터 필터 정류기 회로를 채택합니다. 들어오는 전원 공급 장치가 닫히는 순간 커패시터의 초기 전압은 0이므로 커패시터가 충전되는 순간 큰 서지 전류가 형성됩니다. 특히 고전력 스위칭 전원 공급 장치의 경우 대용량 필터 커패시터를 사용하여 서지 전류가 100A A 이상에 도달하도록 합니다. 전원 공급 장치가 켜진 순간의 이러한 큰 서지 전류는 종종 소손으로 이어질 수 있습니다. 입력 퓨즈 또는 폐쇄 스위치의 접점 및 정류기 브리지의 과전류가 손상됩니다. 더 가벼운 것은 또한 공기 스위치가 브레이크를 닫지 못하게 만듭니다. 위의 모든 현상으로 인해 스위칭 전원 공급 장치가 정상적으로 작동하지 않으므로 거의 모든 스위칭 전원 공급 장치에는 돌입 전류를 방지하기 위한 소프트 스타트 회로가 장착되어 중고 로봇 전원의 정상적이고 안정적인 작동을 보장합니다. 공급.
2 소프트 스타트 회로의 전기적 작동 원리
스위칭 전원 공급 장치가 시작될 때 서지 전류를 제거하기 위해 "소프트 스타트 회로"를 사용하면 위의 기존 서지 전류 제한 방법의 단점을 잘 피할 수 있습니다. 서지 전류를 제거하기 위해 "소프트 스타트"로 스위칭 전원 공급 장치의 시작을 제어하는 데에는 전원을 켜는 순간 부하를 제거하고 동시에 유효 전류를 제한하는 두 가지 설계 원칙이 포함됩니다. 부하가 구동되지 않는 경우 스위칭 전원 공급 장치는 일반적으로 시작될 때 작은 전류를 갖습니다. 많은 경우 시동 전류는 실제로 이 방법으로 유지되는 정상 상태 작동 전류보다 작을 수 있습니다.
