전기납땜인두의 기능, 종류, 구조, 선정 및 유지방법
1. 기능:
용접에 필요한 열원을 제공하고, 용접할 금속을 가열하고, 땜납을 녹이고 상호 융착을 촉진하여 밀착을 형성합니다.
2. 유형 및 구조:
(1) 외부 가열 전기 납땜 인두
① 구조 : 납땜 인두 팁, 납땜 인두 코어, 쉘, 나무 손잡이, 전원 코드 및 리드 플러그로 구성됩니다.
②사양 : 25W, 45W, 75W, 100W, 150W 등 (전원이 높을수록 납땜 인두 팁의 온도가 높아짐)
(2) 내부 발열식 전기 납땜 인두
① 구조 : 납땜 인두 팁, 납땜 인두 코어, 쉘, 나무 손잡이, 전원 코드 및 리드 플러그로 구성됩니다.
②규격 : 20W, 30W, 50W 등
③ 내부 열 납땜 인두는 효율이 높으며 20W 내부 열 납땜 인두는 약 40W 외부 열 납땜 인두와 동일합니다.
3. 선택
(1) 일반 인쇄 회로 기판, 전자 부품 및 설치 전선: 20W 내부 가열 유형, 30W 외부 가열 유형;
(2) 집적 회로: 20W 내부 가열 유형;
(3) 납땜 탭, 전위차계, 2~8W 저항기, 대형 전해 커패시터, 고전력 튜브: 30~50W 내부 가열 유형, 50~75W 외부 가열 유형;
(4) 8W 이상의 저항, 2mm 이상의 와이어: 100W 내부 가열 유형, 150~200W 외부 가열 유형;
4. 그립
(1) 리버스 그립 방식 : 고전력 전기 납땜 인두, 열 방출이 큰 용접 부품의 작동에 적합합니다.
(2) 오버핸드 그립: 고전력 전기 납땜 인두의 작동에 적합하며 대부분 엘보형 전기 납땜 인두입니다.

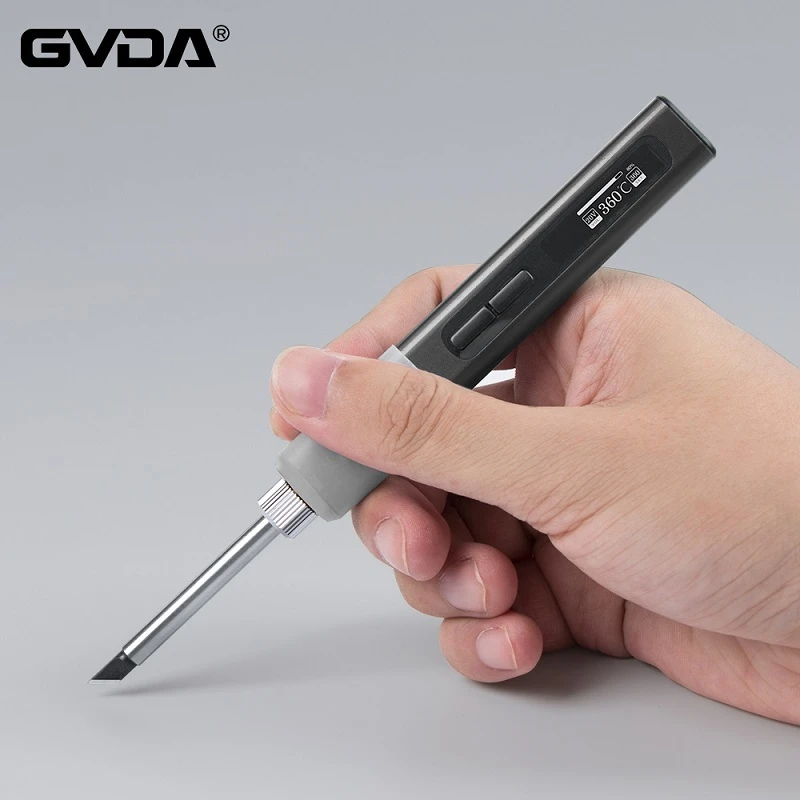

(3) 펜 홀딩 스타일: 인쇄 회로 기판의 일반 납땜과 같은 전자 생산에 주로 사용되는 저전력(35W 미만) 전기 납땜 인두에 적합합니다.
5. 전기 납땜 인두 사용 시 주의해야 할 몇 가지 사항
(1) 새로운 전기 납땜 인두를 사용하기 전에 먼저 파일을 사용하여 필요에 따라 납땜 인두 팁을 특정 모양으로 정리한 다음 전원 공급 장치를 켭니다. 인두 팁의 온도가 땜납이 녹을 수 있는 수준까지 상승하면 인두 팁 등에 로진을 도포합니다. 솔더로.
(2) 납땜 인두 팁은 "주석을 먹는" 처리를 하지 않습니다. 고운 사포나 파일을 사용하여 납땜 인두 팁을 다시 연마하거나 새 수염을 다듬고 다시 주석 처리합니다.
(3) 납땜 중 납땜 인두 팁의 과도한 납땜 처리: 젖은 천으로 닦아내고 납땜 인두를 흔들지 마십시오.
