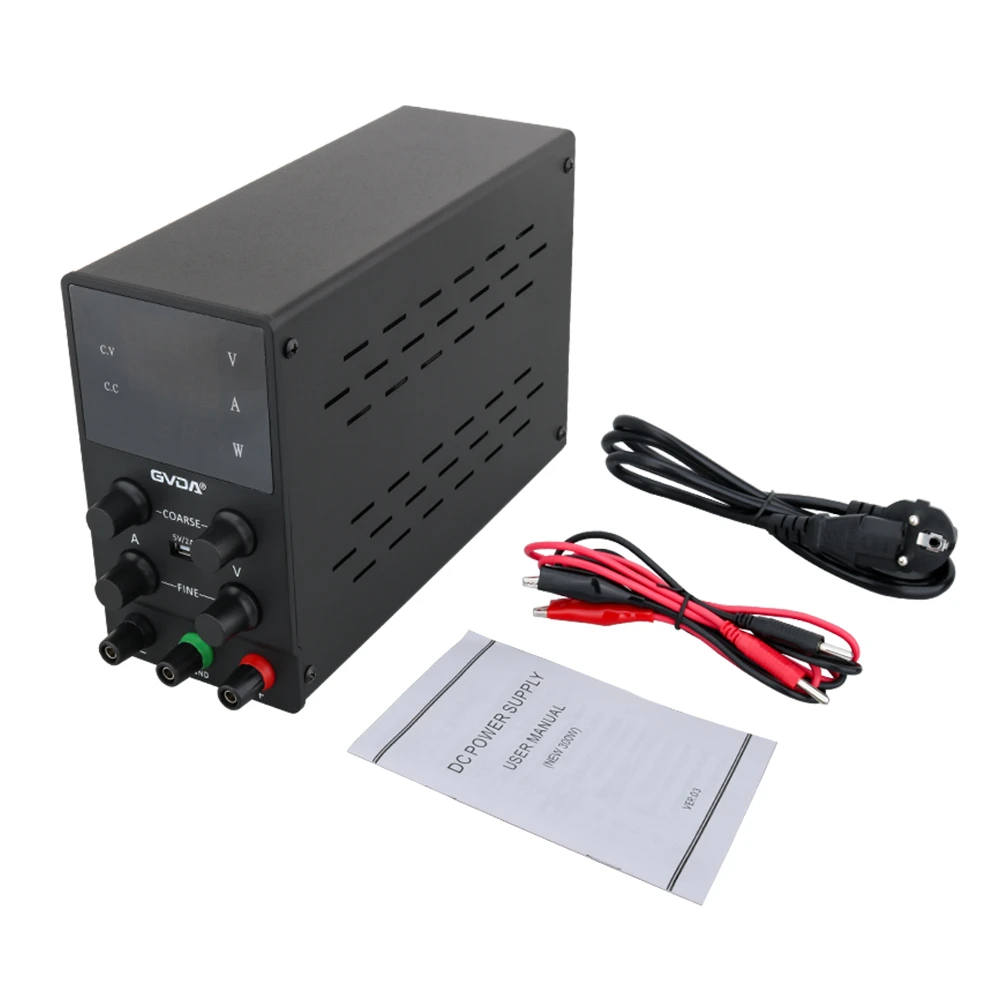

스위치 모드 전원 공급 장치의 주요 작동 원리
상부 브리지와 하부 브리지의 MOS 튜브가 교대로 전도됩니다. 먼저 전류는 코일의 저장 기능을 활용하여 코일에 전기 에너지를 모으는 상부 브리지 MOS 튜브로 흐릅니다. 마지막으로 상부 브리지 MOS 튜브가 닫히고 하부 브리지 MOS 튜브가 열립니다. 코일과 커패시터는 외부 전원을 계속 공급합니다. 그런 다음 하단 브리지 MOS 트랜지스터를 끈 다음 상단 브리지를 켜서 전류가 유입되도록 합니다. MOS 트랜지스터를 차례로 켜고 꺼야 하기 때문에 이 과정을 반복하므로 이를 스위칭 전원이라고 합니다.
그러나 선형 전원은 다릅니다. 스위치 개입이 부족하여 급수관에서 계속 물이 배출됩니다. 너무 많으면 흘러나오기 마련이다. 이는 일부 선형 전원에서 자주 볼 수 있는 현상입니다. 모스파이프는 많은 열을 발생시키며, 사용되지 않은 전기는 모두 열에너지로 변환됩니다. 이러한 관점에서 볼 때, 선형 전원의 변환 효율은 매우 낮으며, 열이 높을 경우 부품의 수명이 단축되어 최종 사용 효과에 영향을 미칠 수 있습니다.
스위칭 전원 공급 장치와 선형 전원 공급 장치의 주요 차이점은 작동 모드입니다.
선형 전원 공급 장치의 전원 장치는 선형 상태로 작동하므로 사용 시 항상 작동하므로 작업 효율이 일반적으로 50[%]~60[%] 사이로 낮습니다. 좋은 선형 전원 공급 장치라고 말할 수도 있습니다. 선형 전원 공급 장치의 작동 모드에는 고전압에서 저전압으로 변환하는 전압 조절 장치가 필요합니다. 일반적으로 변압기이지만 정류를 통해 DC 전압을 출력할 수 있는 KX와 같은 다른 유형의 전원 공급 장치도 있습니다. 이런 식으로 그의 부피는 커지고, 부피가 커지고, 비효율적이 되고, 많은 열을 발생시킨다. 또한 작은 리플, 좋은 조정률, 낮은 외부 간섭이라는 장점도 있습니다. 아날로그 회로, 각종 증폭기 등에 사용하기에 적합합니다.
스위칭 전원 공급 장치. 그의 전력 장치는 매우 빠른 주파수로 스위치 상태(하나는 켜졌다가 꺼졌다, 하나는 켜졌다가 꺼졌다)에서 작동합니다. 일반적으로 평면 패널 스위치 전원 공급 장치의 주파수는 100-200KHz와 모듈 전원 공급 장치는 300-500KHz) 사이입니다. 이런 방식으로 손실이 적고 효율이 높으며 변압기에는 투자율이 높은 재료를 사용해야 한다는 요구 사항도 있습니다. 잉크가 조금 묻어있습니다. 그의 변압기는 효율이 80~90%에 달하는 작은 단어일 뿐이다. 미국 최고의 VICOR 모듈은 최대 99%까지 도달할 수 있다고 합니다. 스위칭 전원 공급 장치는 효율성이 높고 크기가 작지만 선형 전원 공급 장치에 비해 리플과 전압 및 전류 조정 비율이 낮습니다.
