멀티미터로 순방향 감기와 되감기를 판단하는 방법
로터 권선을 수리하기 위해서는 부품의 꼬인 헤드가 왼쪽 노치에서 꼬였는지 오른쪽 노치에서 꼬였는지 육안으로 확인할 수 없습니다. 멀티미터 R×1Ω 저항 파일로 저항을 측정하여 판단해야 합니다. 구체적인 조작 방법은 다음과 같습니다.
육안으로 마지막 상감 코일을 찾습니다(표시는 이 코일의 두 끝이 다른 코일에 의해 눌리지 않는다는 것입니다). 이중 권선용 코일은 2개, 중첩 권선용 코일(표면 요소)은 1개뿐입니다.
벽지 칼을 사용하여 이 표면 요소의 끝 중간에 있는 절연층을 긁어내십시오. 절연 피부를 긁어내는 영역은 약간 더 큽니다.

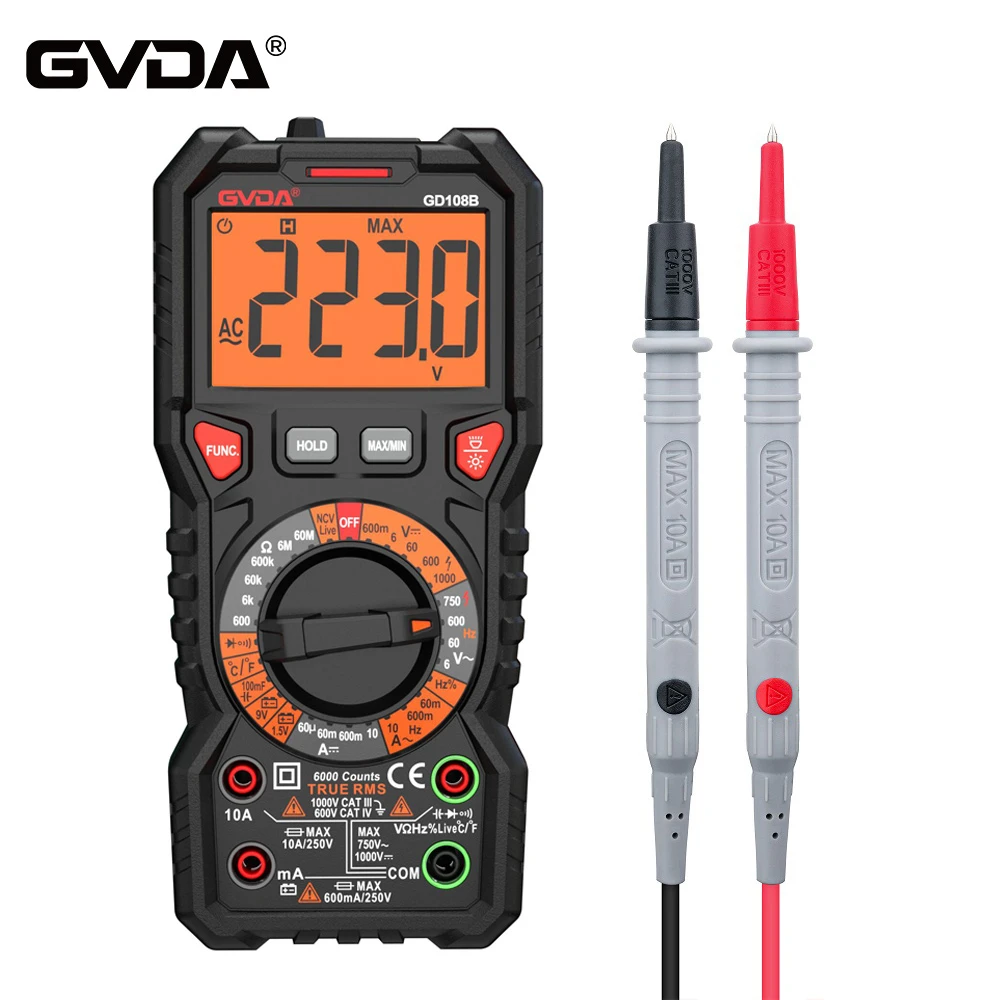

멀티미터를 R×1Ω 저항 수준으로 돌립니다. 하나의 테스트 리드는 긁힌 절연층과 잘 접촉하고 다른 테스트 리드는 구성 요소의 오른쪽 슬롯에 해당하는 정류자 조각과 접촉합니다(정류자 조각은 슬롯의 중심선이 왼쪽에서 오른쪽으로 각 3개) 최소 저항 값이 측정됩니다. 그런 다음 부품의 오른쪽 슬롯에 해당하는 정류자 세그먼트(슬롯의 중심선에 해당하는 정류자 세그먼트는 왼쪽 또는 오른쪽으로 3개 이내임)에서 최소 저항 값도 측정합니다. 두 테스트 값을 비교하면 가장 작은 테스트 리드가 있는 위치(오른쪽 또는 왼쪽 슬롯 근처)가 요소의 꼬인 위치입니다. 트위스트가 왼쪽 노치로 꼬이면 정방향 감기가 사용됩니다. 트위스트가 오른쪽 노치로 꼬이면 역방향 권선이 사용됩니다.
새 구성 요소를 내장할 때 순방향 권선 또는 역방향 권선 요구 사항에 따라 제외해야 합니다.
【소소한 체험】
측정 후에는 다른 부품을 찾아 위의 방법에 따라 다시 측정하는 것이 가장 좋습니다. 두 번의 결과가 일관되어 판단이 정확함을 나타냅니다.
테스트 중 표면의 구성 요소가 두 번 저항 값이 없거나 크기를 비교할 수 없는 경우 다른 구성 요소를 찾아 측정해야 합니다. 표면의 구성 요소가 측정에 실패하면 다른 구성 요소를 사용하여 측정할 수도 있습니다.
테스트 중인 구성 요소의 끝이 벽지 칼로 절연층을 긁어낼 때 아무 곳이나 긁을 수 있지만 긁힌 부분이 너무 작아서는 안 됩니다. 긁힐 곳은 더 많은 에나멜 와이어이어야합니다. 멀티미터 펜이 변화점에 닿았을 때 보다 정확하게 측정하기 위해서는 테스트 펜을 수평으로 놓고 변화점에 최대한 접촉시키는 것이 좋다.
