우리 전기 기술자가 회로를 분리하지 않고 전류를 측정해야 할 때 클램프 전류계(클램프 미터, 클램프 미터라고 함)를 사용해야 합니다. 클램프 온 전류계는 작동 중인 전기 회로에서 전류의 크기를 측정하는 데 사용되는 도구이며 전기 기술자가 일반적으로 사용하는 측정 도구입니다. 집게형 전류계는 집게형 교류전류계와 집게형 교류·직류계로 나뉘며, 일부는 교류전압도 측정할 수 있다.
구조
클램프 형 AC 전류계는 기본적으로 변류기와 정류기로 구성됩니다. 측정할 전류가 흐르는 전선은 변류기의 1차 권선과 동일하며 변류기의 2차 권선은 철심에 있습니다. , 2차 권선은 정류기 시스템 기기에 연결됩니다. 변류기의 1차 권선과 2차 권선 사이의 특정 비례 관계에 따라 정류기 시스템의 계측기는 측정된 라인의 전류 값을 표시할 수 있습니다.
클램프 형 AC/DC 미터는 전자기 시스템 계측기입니다. 턱에 배치된 측정된 전류 운반 와이어는 여기 코일로 사용됩니다. 자속은 철심에서 루프를 형성합니다. 전자기 측정 메커니즘은 철심의 틈 중간에 있습니다. 판독값을 얻기 위한 편향. 편향은 측정 전류의 영향을 받지 않기 때문에 AC 및 DC 전류를 측정할 수 있습니다.
지침

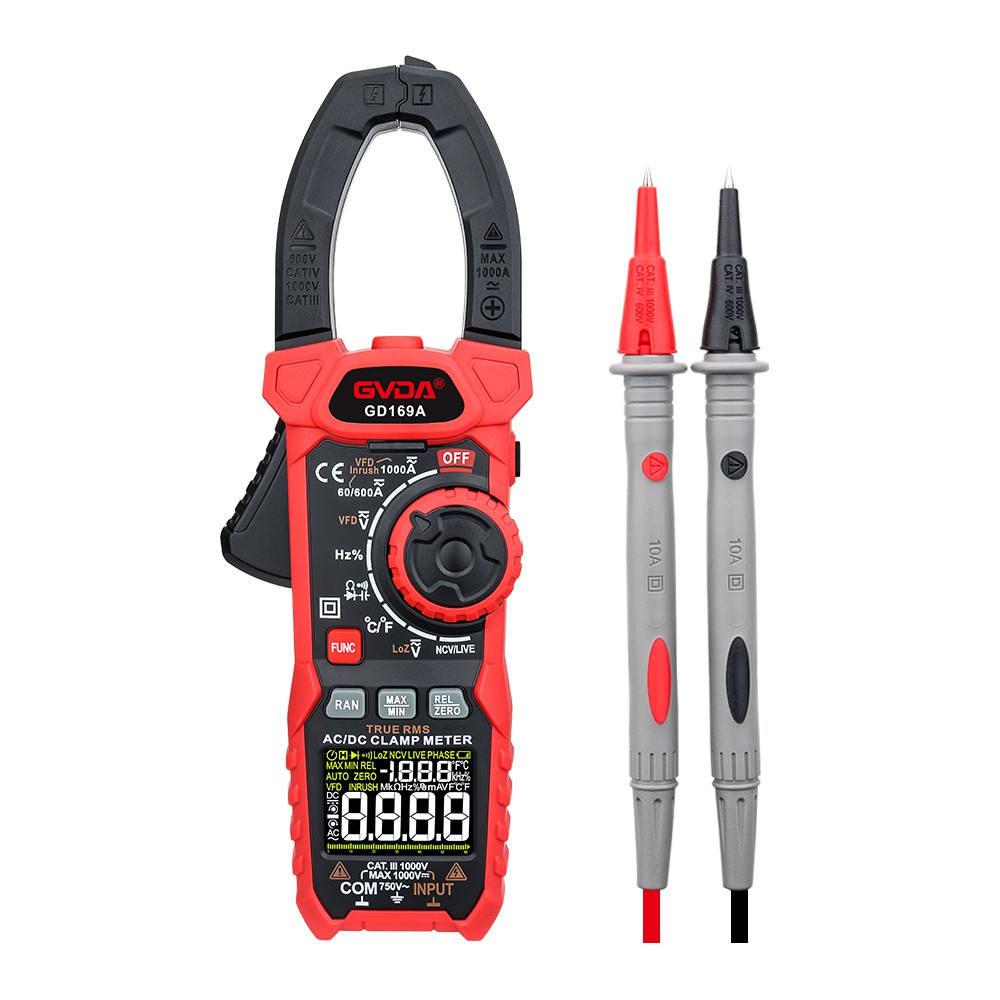

클램프 전류계의 사용은 간단합니다. 아래 그림과 같이 전류를 측정할 때 클램프 전류계의 클램프 철심에 측정할 작동 와이어를 클램프하기만 하면 디지털 디스플레이 화면 또는 표시 패널에서 판독값을 읽을 수 있습니다. 할 수 있다. 사용법은 매우 간단합니다. 측정 리드를 고정하기만 하면 됩니다. 그러나 디지털 클램프 전류 미터의 광범위한 사용으로 전압, 온도, 저항 등과 같은 클램프 미터에 많은 멀티미터 기능이 추가되었습니다. 두 개의 테스트 펜 잭이 있습니다) 손잡이를 통해 다른 기능을 선택할 수 있으며 사용 방법은 일반적인 디지털 멀티미터와 거의 동일합니다. 일부 특수 기능 버튼의 의미는 해당 설명서를 참조하십시오.
또한 클램프 전류계를 사용할 때 다음 사항에 주의해야 합니다.
1. 적절한 범위 블록을 선택합니다. 큰 전류를 측정하기 위해 작은 범위 블록을 사용할 수 없습니다. 측정된 전류가 작은 경우 전류가 흐르는 전선을 몇 번 더 감아 턱에 넣어 측정할 수 있지만 판독값은 권선 코일로 나누어야 합니다. 카운트 다음은 실제 현재 값입니다. 측정 완료 후 조정 스위치는 다음에 안전하게 사용할 수 있도록 최대 범위 차단 위치(또는 오프 위치)에 두어야 합니다.
2. 측정 프로세스 중에 범위 블록을 전환하지 마십시오.
3. 회로의 전압은 클램프 미터의 정격 값보다 낮아야 하며 클램프 전류계는 고전압 회로의 전류를 측정하는 데 사용할 수 없습니다. 그렇지 않으면 사고를 일으키거나 감전될 수 있습니다. 충격.
