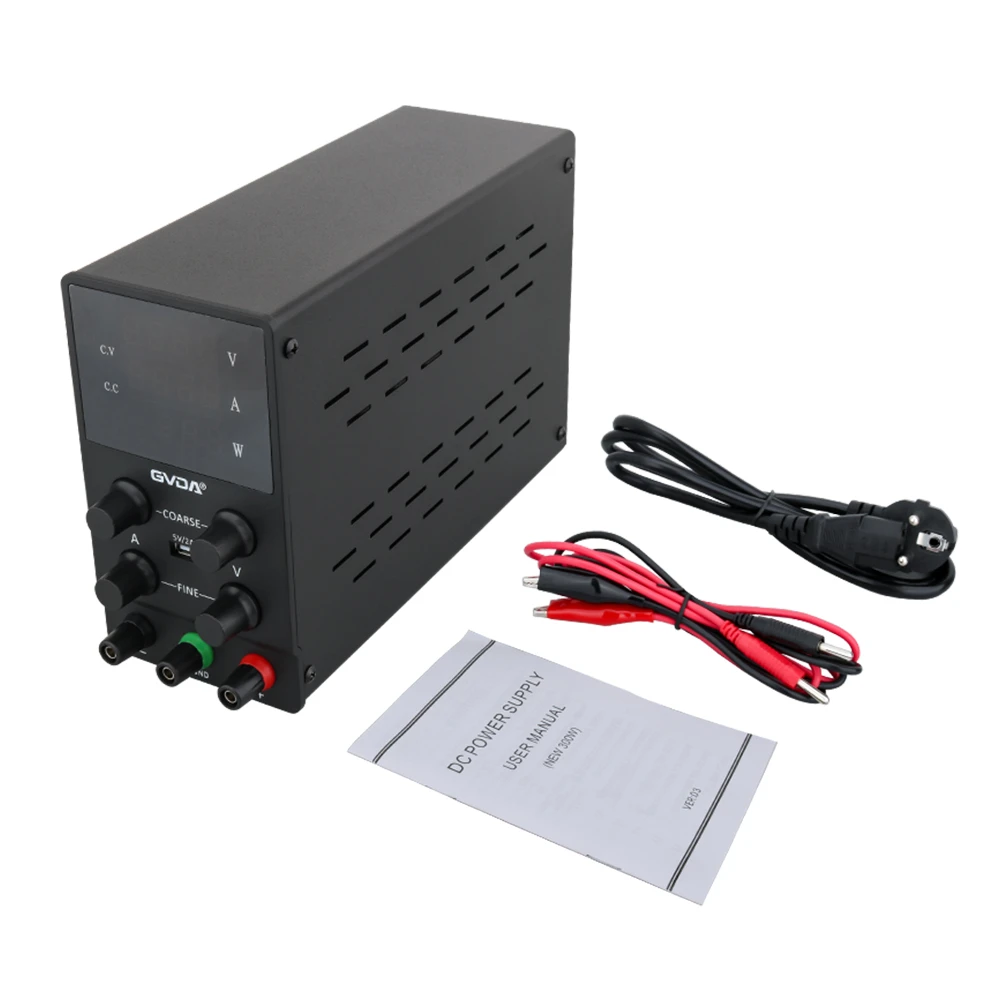

DC 규제 전원 공급 장치의 두 가지 주요 범주
1. 선형
선형 안정 전원 공급 장치의 일반적인 특징은 전력 장치가 선형 영역에서 작동하여 조정 튜브 사이의 전압 강하에 의존하여 출력을 안정화한다는 것입니다. 조정 튜브의 큰 정적 손실로 인해 열을 소산하기 위해 큰 라디에이터를 설치해야합니다. 또한, 전력 주파수 (50Hz)에서 작동하는 변압기로 인해 비교적 무겁습니다.
이러한 유형의 전원 공급 장치의 장점은 높은 안정성, 작은 잔물결, 높은 신뢰성, 여러 채널로 쉽게 만들 수 있으며 지속적으로 조정 가능한 출력 제품입니다. 단점은 큰 크기, 무거운 무게 및 비교적 낮은 효율입니다. 규제 전원 공급 장치, 규제 전력 공급 장치 및 규제 및 현재 규정을 통합하는 규제 전류 (Bistable) 전원 공급 장치로 나눌 수있는 많은 유형의 안정적인 전원 공급 장치가 있습니다. 출력 값에서 고정 포인트 출력 전원 공급 장치, 밴드 스위치 조정 및 전위차계 연속 조절 식의 여러 유형으로 나눌 수 있습니다. 출력 표시에서 포인터 표시 유형 및 디지털 디스플레이 유형 등으로 나눌 수 있습니다.
2. 스위치 유형
선형 안정화 전원 공급 장치와 다른 안정화 된 전원 공급 장치의 유형은 스위치 모드 DC 안정화 전원 공급 장치입니다. 회로 유형에는 주로 싱글 엔드 플라이백, 싱글 엔드 엔드 포워드, 하프 브리지, 푸시 풀 및 풀 브리지가 포함됩니다. IT와 선형 전원 공급 장치의 근본적인 차이점은 변압기가 전력 주파수에서 작동하지 않고 오히려 수십 킬로 헤르츠에서 여러 메가 헤르츠까지 작동한다는 것입니다. 함수 튜브는 채도 및 컷오프 영역 또는 스위치 상태에서 작동하지 않습니다. 스위칭 전원 공급 장치의 이름은 이후로 명명되었습니다.
스위치 모드 전원 공급 장치의 장점은 작은 크기, 경량, 안정성 및 신뢰성입니다. 단점은 선형 전원 공급 장치와 비교할 때 잔물결이 비교적 크고 (일반적으로 1% VO (PP)와 동일하며 좋은 것은 수십 MV (PP) 이하)를 달성 할 수 있다는 것입니다. 그 힘은 몇 와트에서 몇 킬로와트까지 다양합니다.
