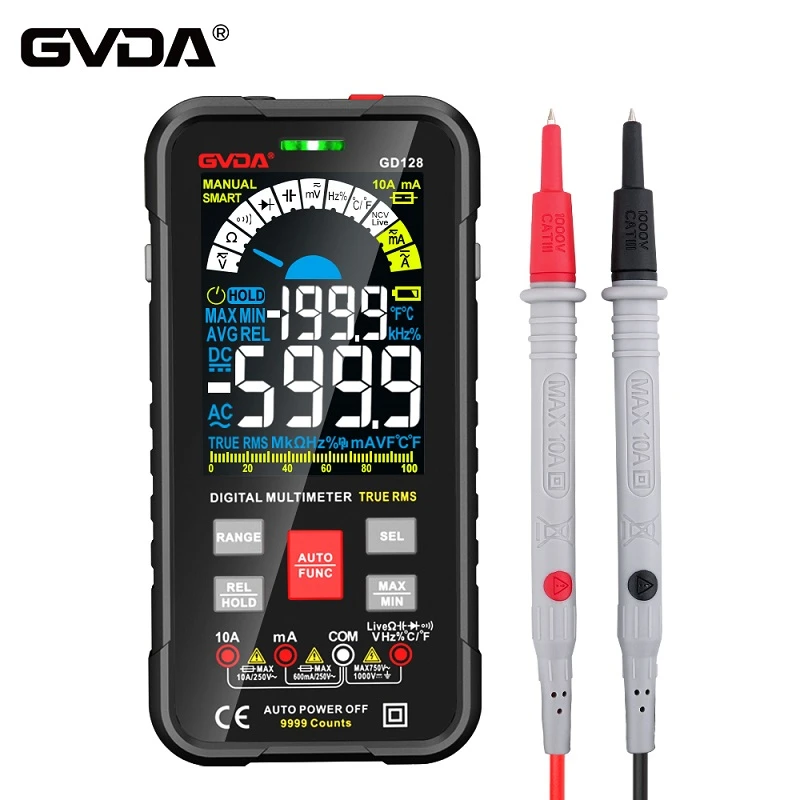

멀티미터를 사용하여 부품의 품질과 회로가 제대로 작동하는지 측정합니다.
1. 1W ~ 500W 전력 변압기의 220V 끝과 같은 인덕터의 DC 저항은 일반적으로 수 KΩ에서 수십 Ω 사이입니다. 와트수가 클수록 저항은 낮아집니다. 전자기 계전기의 코일 저항은 일반적으로 이 범위 내에 있습니다. 또한 스위칭 전원 공급 장치에 사용되는 변압기의 DC 저항은 일반적으로 수십 Ω에서 수십 Ω 사이로 상대적으로 낮습니다. 전력이 크고 주파수가 높을수록 DC 저항은 낮아집니다. 소형 완성 인덕터의 DC 저항도 이 범위 내에 있습니다.
모든 인덕턴스 측정의 공통점 중 하나는 정방향, 역방향, 아날로그 미터나 디지털 미터를 사용하여 측정하는지에 관계없이 테스트 결과가 동일하다는 것입니다.
2. 반도체 장치 측정: 다이오드를 측정할 때 순방향 저항은 일반적으로 몇 Ω에서 수백 Ω 사이입니다. 테스트 결과는 미터와 기어에 따라 다릅니다. 역방향 저항은 일반적으로 수 메가바이트에서 무한대 사이로 매우 크지만 게르마늄 튜브는 일반적으로 수백 KΩ 이상으로 더 작습니다. 포인터 미터의 Rx10K 범위를 사용하여 전압 조정 값이 9v보다 낮은 다이오드를 측정하는 경우 순방향 및 역방향 저항이 매우 낮아 이는 정상입니다. NPN 또는 PNP 트랜지스터를 측정할 때 b, c, e는 두 개의 다이오드가 연결된 것으로 이해될 수 있으며 위의 방법을 사용하여 측정할 수 있습니다. 트랜지스터용 특수 기어가 있는 미터의 경우 이 기어를 사용하여 직접 측정할 수 있습니다.
3. 정전용량 측정
디지털 미터의 경우 정전용량 스케일을 사용하여 직접 측정할 수 있습니다. 포인터 미터인 경우 Rx1 또는 Rⅹ10 기어를 사용하여 100μF 이상의 정전용량을 측정하고, Rx1K 또는 Rx10K 기어를 사용하여 100μF 미만의 정전용량을 측정할 수 있습니다. 스윙 후 포인터가 원래 지점으로 돌아가는 것이 좋습니다(용량이 클수록 스윙이 커집니다). 그렇지 않으면, 역전압이 인가되면 전해 콘덴서의 누설량이 증가하므로, 누설이 있거나 테스트 리드를 교환한 후 다시 시도하십시오. 회로에서 방금 제거한 커패시터의 경우 멀티미터의 손상을 방지하기 위해 방전 후 측정해야 합니다.
4. 집적회로의 대략적인 테스트
참고를 위한 좋은 집적 회로가 있어야 합니다. 두 발의 전방 및 후방 저항을 각각 비교하고 대조하십시오. 특정 핀 사이의 저항이 양호한 집적 회로의 저항과 크게 다른 경우 처음에는 집적 회로가 손상되었음을 확인할 수 있습니다.
온라인 측정
온라인 측정은 실시간 측정입니다. 이 작업을 수행하려면 먼저 측정 지점의 정상 전압 또는 전류가 무엇인지 알아야 합니다. 전압을 측정할 때 내부 저항이 높은 디지털 미터를 사용하여 테스트 중인 회로의 작동 상태에 미치는 영향을 줄이는 것이 가장 좋습니다. 그렇지 않으면 테스트 데이터의 신뢰성이 크게 손상됩니다. 온라인으로 전압을 측정하는 것은 회로나 부품의 품질을 판단하는 중요한 수단입니다.
전류를 측정할 때에는 먼저 전원이 꺼진 상태에서 측정점을 분리하고 멀티미터를 직렬로 연결한 후 측정점의 전류보다 약간 큰 위치에 기어를 설정한 후 전원을 켜서 테스트해야 합니다.
마지막 알림: 온라인 측정 중에 회로 전압이 36V를 초과하는 경우 개인 안전에 주의하십시오. 또한 테스트 중인 회로의 단락을 방지하려면 테스트 펜의 정확성에 주의하십시오.
