디지털 멀티미터 활용
1. 사용방법
1. 사용하기 전에 관련 사용 설명서를 잘 읽고 전원 스위치, 범위 스위치, 잭 및 특수 잭의 기능을 숙지하십시오.
2. 전원 스위치를 ON 위치에 놓습니다.
3. AC 및 DC 전압 측정: 필요에 따라 범위 스위치를 DCV(직류) 또는 ACV(교류)의 적절한 범위로 돌리고 빨간색 테스트 리드를 V/Ω 구멍에 삽입하고 검은색 테스트 리드를 COM 구멍에 테스트 리드를 테스트 중인 회로에 병렬로 연결하면 판독값이 표시됩니다.
4. AC 및 DC 전류 측정: 범위 스위치를 적절한 DCA(DC) 또는 ACA(AC) 범위로 돌리고 빨간색 테스트 리드를 mA 구멍(<200mA) or 10A hole (>200mA), 검은색 테스트 리드를 COM 구멍에 삽입하고 멀티미터를 테스트 중인 회로에 직렬로 연결합니다. DC 흐름을 측정할 때 디지털 멀티미터는 극성을 자동으로 표시할 수 있습니다.
5. 저항 측정: 범위 스위치를 적절한 Ω 범위로 돌리고 빨간색 테스트 리드를 V/Ω 구멍에 삽입하고 검은색 테스트 리드를 COM 구멍에 삽입합니다. 측정된 저항 값이 선택한 범위의 최대값을 초과하면 멀티미터에 "1"이 표시되며 이때 더 높은 범위를 선택해야 합니다. 저항을 측정할 때 빨간색 테스트 리드는 양수이고 검은색 테스트 리드는 음수이며 포인터 멀티미터와 정반대입니다. 따라서 트랜지스터 및 전해 콘덴서와 같은 극성 부품을 측정할 때는 테스트 리드의 극성에 주의해야 합니다.
2. 사용시 주의사항
1. 측정할 전압이나 전류를 미리 예측할 수 없는 경우에는 가장 높은 범위로 전환하여 한 번 측정한 후 상황에 따라 범위를 점차 적당한 위치로 줄여야 합니다. 측정이 완료되면 범위 스위치를 가장 높은 전압 위치로 설정하고 전원 공급 장치를 꺼야 합니다.
2. 저울이 가득 차면 미터는 가장 높은 자리에 숫자 "1"만 표시하고 다른 자리는 사라집니다. 이 때 더 높은 범위를 선택해야 합니다.
3. 전압을 측정할 때 디지털 멀티미터는 테스트 중인 회로와 병렬로 연결해야 합니다. 전류를 측정할 때 테스트 중인 회로와 직렬로 연결해야 하며 DC 흐름을 측정할 때 양극과 음극을 고려할 필요가 없습니다.
4. AC 전압을 잘못 사용하여 DC 전압을 측정하거나 DC 전압을 잘못 사용하여 AC 전압을 측정하면 디스플레이에 "000"가 표시되거나 낮은 자리의 숫자가 점프합니다.
5. 고전압(220V 이상) 또는 고전류(0.5A 이상)를 측정할 때 스위치 접점의 아크 및 소손을 방지하기 위해 범위를 변경하는 것은 금지되어 있습니다.

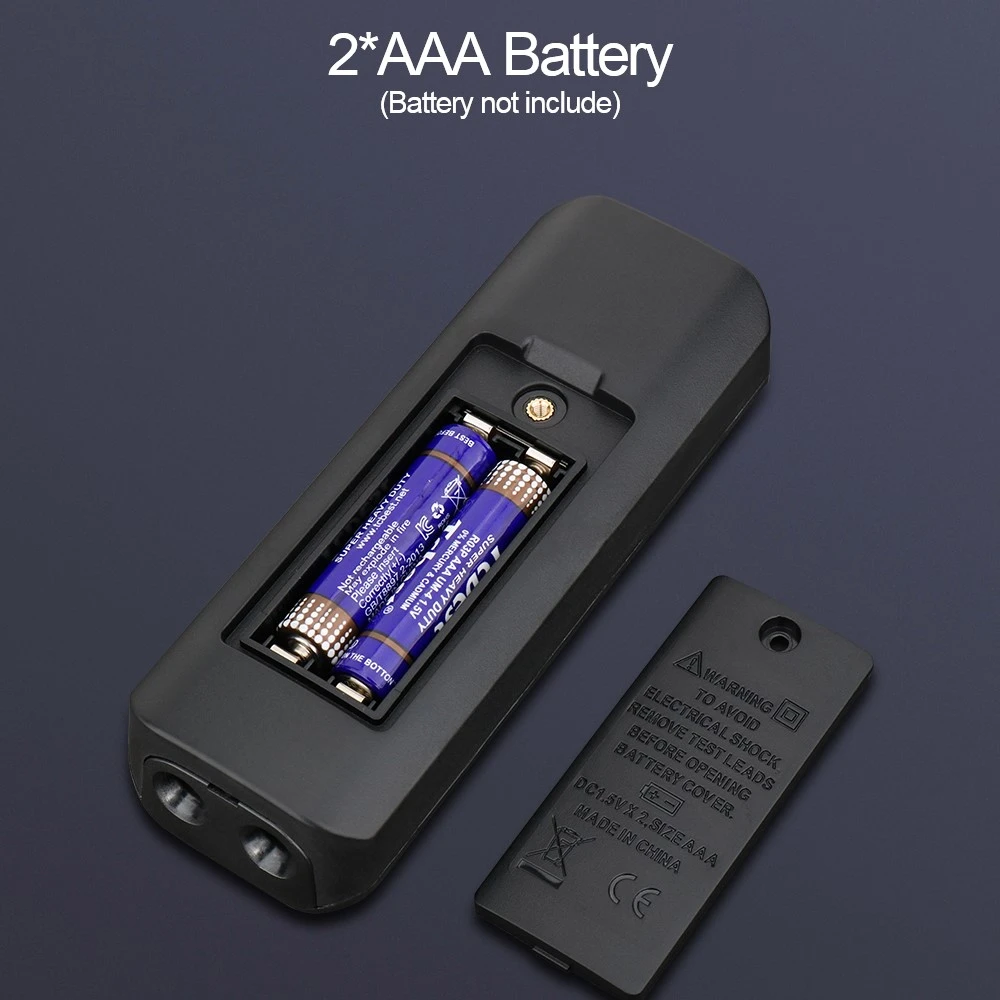

6. " ", "BATT" 또는 "LOW BAT"가 표시되면 배터리 전압이 작동 전압보다 낮다는 의미입니다.
