선형 DC 전원 공급 장치와 스위칭 전원 공급 장치의 차이점은 무엇입니까?
회로 구조와 관련하여 선형 전원 공급 장치인지 스위칭 전원 공급 장치인지는 특정 상황에 따라 다르며 합리적으로 채택되어야 합니다. 이 두 회로는 국내외에서 널리 사용되며 각각 고유한 특성을 가지고 있습니다. 선형 전원 공급 장치는 고정밀도와 우수한 성능으로 인해 널리 사용됩니다. 스위칭 전원 공급 장치는 부피가 큰 전력 주파수 변압기를 절약하고 부피와 무게를 다양한 정도로 줄이기 때문에 출력 전압과 전류가 상대적으로 안정적인 많은 상황에서 널리 사용되었습니다.
선형 전원 공급 장치
선형 전원 공급 장치의 주요 회로는 다음과 같습니다.
즉, ~220V 상용 전원 중 일부만 SCR에 의해 제어된 후 주 변압기의 1차측에 추가됩니다. 출력 전압 Uo가 더 높을 때 사이리스터의 전도 각도는 더 크고 대부분의 주전원 전압은 사이리스터에 의해 "가져 옵니다"(위 그림 참조). 따라서 변압기의 1차측에 적용되는 전압 즉, Ui가 더 높으므로 정류 및 필터링 후에 출력 전압이 더 높아집니다.
그러나 출력 전압 Uo가 매우 낮을 때 사이리스터의 전도 각도는 매우 작으며 대부분의 주 전압은 사이리스터에 의해 "차단"됩니다(다음 그림 참조). 따라서 매우 낮은 전압만 즉, Ui가 매우 낮습니다. 물론 정류 및 필터링 후에도 매우 낮습니다.

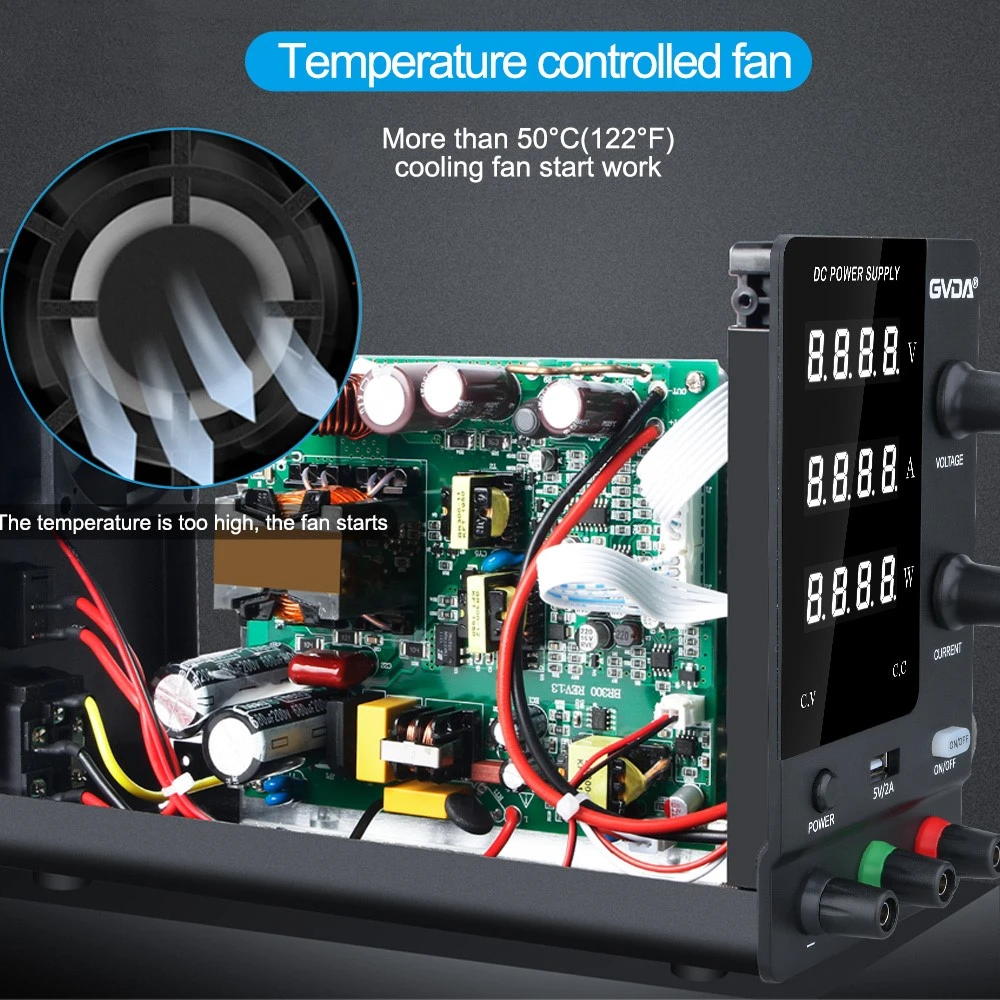

현재 스위칭 전원 공급 장치를 만드는 데 사용되는 모든 종류의 PWM 통합 칩은 주로 작은 출력 전압 변동 범위와 상대적으로 안정적인 출력 전류의 관점에서 설계되었습니다.
그러나 소위 PWM 칩은 일종의 펄스 폭 변조기입니다. 출력 전압이 높고 출력 전류가 크면 전원 공급 장치 내부의 스위칭 튜브는 온 시간이 길고 오프 시간이 짧습니다.
출력 전압과 전류가 계속해서 떨어지면 제어 펄스는 계속해서 좁아져야 하는데, PWM 회로는 더 이상 이를 충족할 수 없습니다. 이때 회로는 다음과 같이 간헐적으로 됩니다.
펄스가 간헐적, 간헐적이며 전원 공급 장치에서 노이즈가 방출되고 리플이 커지며 전기적 성능이 저하됩니다. 소위 말하는 '저급 불안정성'은 사실상 부적합 제품이 됐다. 이 문제를 해결하기 위해 당사는 더 나은 해결을 위한 새로운 기술적 조치를 채택합니다(상세하지는 않음).
선형 전원 공급 장치와 스위칭 전원 공급 장치의 비교
1. 선형 전원 공급 장치는 정확도가 좋고(스위칭 전원 공급 장치보다 1-3배 더 좋음) 리플이 적고 조정률이 좋으며 외부 간섭이 적으며 여러 경우에 적합합니다.
2. 선형 전원 공급 장치의 전력 장치는 선형 상태에서 작동하므로 손실은 스위칭 전원 공급 장치보다 높고 스위칭 전원 공급 장치의 효율성은 더 좋습니다.
3. 스위칭 전원 공급 장치의 크기는 선형 전원 공급 장치보다 작지만 스위칭 전원 공급 장치에는 전력망 오염 및 방사선 간섭 문제가 있습니다.
4. 스위칭 전원 공급 장치는 고전압 및 고전류 출력 시 지속적인 영전압 시동에 적합하지 않습니다.
경우에 따라 조정하되 방사선 간섭에 대한 큰 요구 사항이 없는 고정 출력 또는 상대적으로 고정 출력에 적합합니다.
5. 선형 전원 공급 장치는 유지 관리가 비교적 쉽습니다. 그러나 스위칭 전원 공급 장치는 부품 밀도가 높기 때문에 유지 관리가 어렵습니다. 또한 회로가 선형 전원 공급 장치와 완전히 다르기 때문에 유지 관리 인력의 기술적 품질이 높고 회로의 각 지점의 작동 상태는 오실로스코프를 통해서만 관찰할 수 있습니다.
