자동 연속 줌 비디오 현미경의 기능은 무엇입니까?
실체 현미경은 생물학적 해부학, 미생물 관찰, 미세 수술, 광물 구조 관찰 및 산업 생산에 널리 사용됩니다. 전자제품 제조, 반도체, 시계 등 미세부품의 생산, 조립, 품질검사에 주로 사용되는 산업입니다. 일부 공정에 필요한 공정 장비입니다. 입체 현미경은 쌍안 관찰과 연속 배율이 있지만 입체감이 강하지만 여전히 작업자에게 피로를 유발하기 쉽습니다. CCD 및 CMOS 이미지 센서의 출현과 지속적인 비용 절감으로 단안 연속 줌 비디오 현미경이 등장했습니다. 영상단안현미경은 시야각이 넓고 직관적이고 리얼하며 조작이 간편하고 조작자가 쉽게 피로해지지 않는다는 장점이 있어 빠르게 발전했다. 생산 라인에서 양안 관찰을 위해 실체 현미경을 대체하는 경향이 있습니다.
1.1 연속 줌 비디오 현미경의 작동 원리

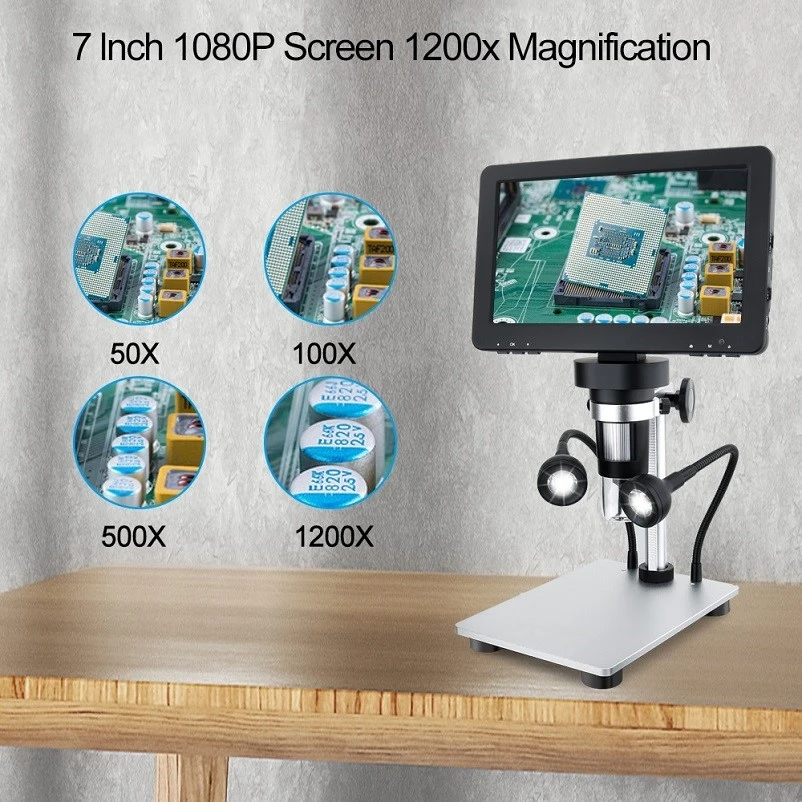

연속 가변 배율 비디오 현미경(이하 비디오 현미경이라고 함)은 쌍안 관찰 입체 현미경에서 시작되었습니다. 그것의 광학 시스템은 그림 1과 같이 연속 줌 대물 렌즈, 접안 렌즈 및 추가 전면 대물 렌즈의 세 부분으로 주로 구성됩니다. 그 중 연속 가변 배율 대물 렌즈는 저배율 대물 렌즈의 범위에 속하며 비디오 현미경의 핵심 구성 요소. 관찰된 물체는 광학계를 통해 CCD(또는 CMOS)의 감광면에 결상되고, 이미지 센서는 광신호를 전기적 신호(영상신호)로 변환하고, 그 신호는 물체의 영상을 스크린 CRT에 표시한다. TV 시스템을 통한 화면 또는 LCD. 그림 2는 Guidian Opto-Mechatronics Institute와 Wuzhou Aote Optoelectronics Instrument Co., Ltd.가 산학 협력을 통해 개발한 DT-10 단일 튜브 연속 줌 비디오 현미경을 보여줍니다. 전면 대물렌즈가 없고 1× 접안렌즈 조건에서 줌 비율 M=1:6.3, 0.7-4.5× 연속 줌. C 인터페이스를 통해 1/3inch CCD와 연결하면 현미경 이미지가 CLD에 표시됩니다. 광학 시스템은 또한 조도 조절이 가능한 LED 동축 조명 또는 환형 LED 어레이의 외부 조명을 사용합니다.
1.2 비디오 현미경의 자동화 및 지능형 변환
(1) 질문 제시. 머신 비전은 산업 생산 공정의 온라인 자동 검사에 널리 사용되며 연속 줌 비디오 현미경의 "수동 조정 + 비디오 관찰" 모드는 온라인 자동 검사의 요구 사항을 충족할 수 없습니다.
(2) 전체 설계 계획. 지능형 연속 줌 비디오 현미경의 본질은 연속 줌 시스템에 임베디드 기술을 적용하여 기존 컴퓨터를 대체하여 현미경 동작의 자동 시스템을 자동으로 제어하는 동시에 비용을 절감하고 자동 줌, 초점 및 감지를 신속하게 실현할 수 있습니다. 기능 , 간단하고 실용적인 기술로 수동 줌 및 컴퓨터 줌 비디오 현미경을 대체할 수 있습니다. 수요측면에서 자동초점과 전자제어 줌의 두 가지 기능이 있어야 한다.
1) 설계된 자동 초점 방식의 아이디어는 광학 시스템에 의해 수집된 미세한 이미지가 "CCD plus PC"에 의해 감지된 다음 스테핑 모터에 의해 구동된다는 것을 문헌에서 볼 수 있습니다.
2) 전자 제어 줌 솔루션은 광학 시스템의 연속 줌 목적을 달성하기 위해 다른 각도를 달성하기 위해 줌 핸드휠의 수동 회전을 대체하는 데 적합합니다.
