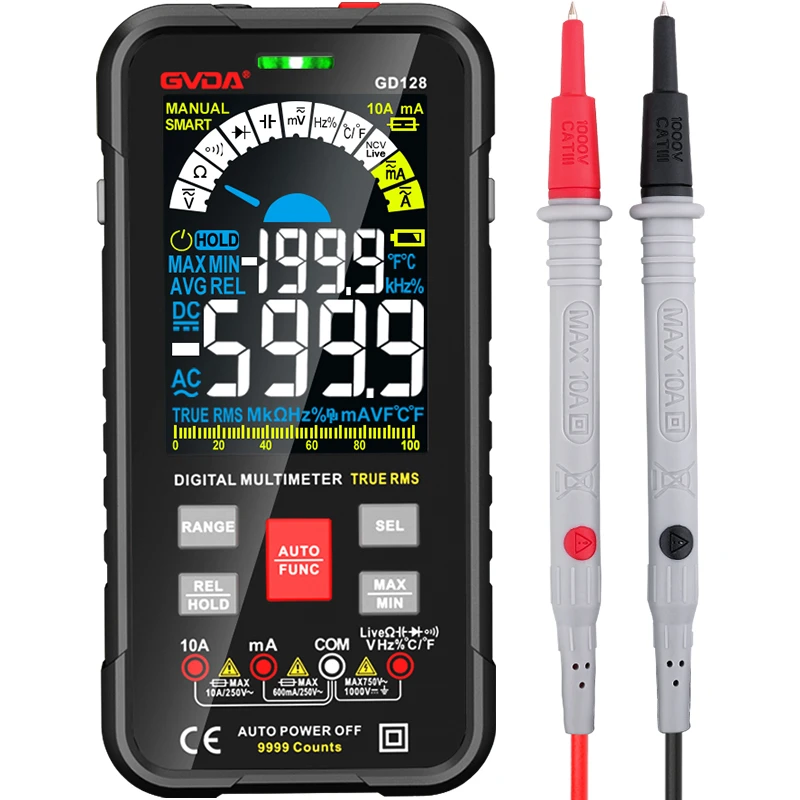

디지털 멀티미터로 측정하는 원리는 무엇입니까?
이름에서 알 수 있듯이 디지털 멀티미터의 작동 원리는 주로 디지털 회로를 기반으로 신호를 감지하고 분석한 다음 아날로그-디지털 변환기를 통해 LCD 디스플레이를 제공합니다.
디지털 멀티미터는 비교적 복잡한 전자 측정 도구이지만 설명서에 따라 올바르게 작동하고 기존 주의 사항에 유의하고 좋은 작동 환경을 유지하면 기기의 수명과 정확도가 크게 향상되고 안정적입니다. . 디지털 멀티미터는 높은 측정 정확도, 안전하고 신뢰할 수 있는 사용 특성을 가진 판독 장치로 액정 디스플레이를 사용합니다. 그것은 많은 모델과 종류가 있으며 측정이 매우 간단합니다.
디지털 멀티미터는 일반적으로 7106 유형 A/D 변환 집적 회로를 사용하고 일부는 마이크로 전력 7126 유형 또는 개선된 7136 집적 회로를 사용합니다. 측정 프로세스 중에 자동 제로 조정, 신호 통합 및 역 통합 3가지를 자동으로 완료할 수 있습니다. 각 단계의 주기에 대해 카운트 값 N은 측정된 전압 V에 비례하며 수학 공식으로 표현됩니다.
화면 표시 번호 N {{0}} 신호 적분 시간 T1 / (클록 발진 주기 TC × 기준 전압 V0) × 측정 전압 V
표의 회로에서 신호 적분 시간은 발진 주기의 1000배입니다. 클록 발진 주기는 7106 인티그레이티드 블록의 38, 39, 40핀에 연결된 클록 발진 RC 소자의 값으로 결정되며, 일반적으로 40kHz 정도의 주파수에서 조정된다. 기준 전압은 핀 35 및 36에 연결된 분압기 저항에 의해 결정되며 일반적으로 100.00mV에서 조정됩니다. 다음과 같이 계산됩니다. N=1000×V/100.00=10V
물론 소수점을 10자리로 설정하면 측정 결과를 직접 읽을 수 있습니다. 3 1/2디지트 디지털 멀티미터의 가장 기본적인 범위의 표시값은 최대 199.99mV입니다.
디지털 평방 미터는 저항 분압으로 서로 다른 DC 전압을 측정하고, 저항 분로로 서로 다른 DC 전류를 측정하고, 먼저 저항 전압 분할로 서로 다른 AC 전압을 측정한 다음 연산 증폭기에 의해 선형으로 정류됩니다.
디지털 멀티미터는 비례 방식을 사용하여 저항을 측정합니다. 그림과 같이 기준 저항과 피시험 저항을 직렬로 연결한 후 적분 블록의 플러스 V와 COM 아날로그 접지 사이에 연결하여 판독 값을 얻습니다. R0=Rx일 때 표시된 값은 1000입니다. 200Ω 블록을 예로 들어 기준 저항은 100Ω이고 표시 값은 10Rx이며 소수점은 10으로 설정되며 결과는 직접 읽다. 기준 저항의 저항 값을 변경하여 다른 저항 측정 블록을 구현하는 것을 볼 수 있습니다.
