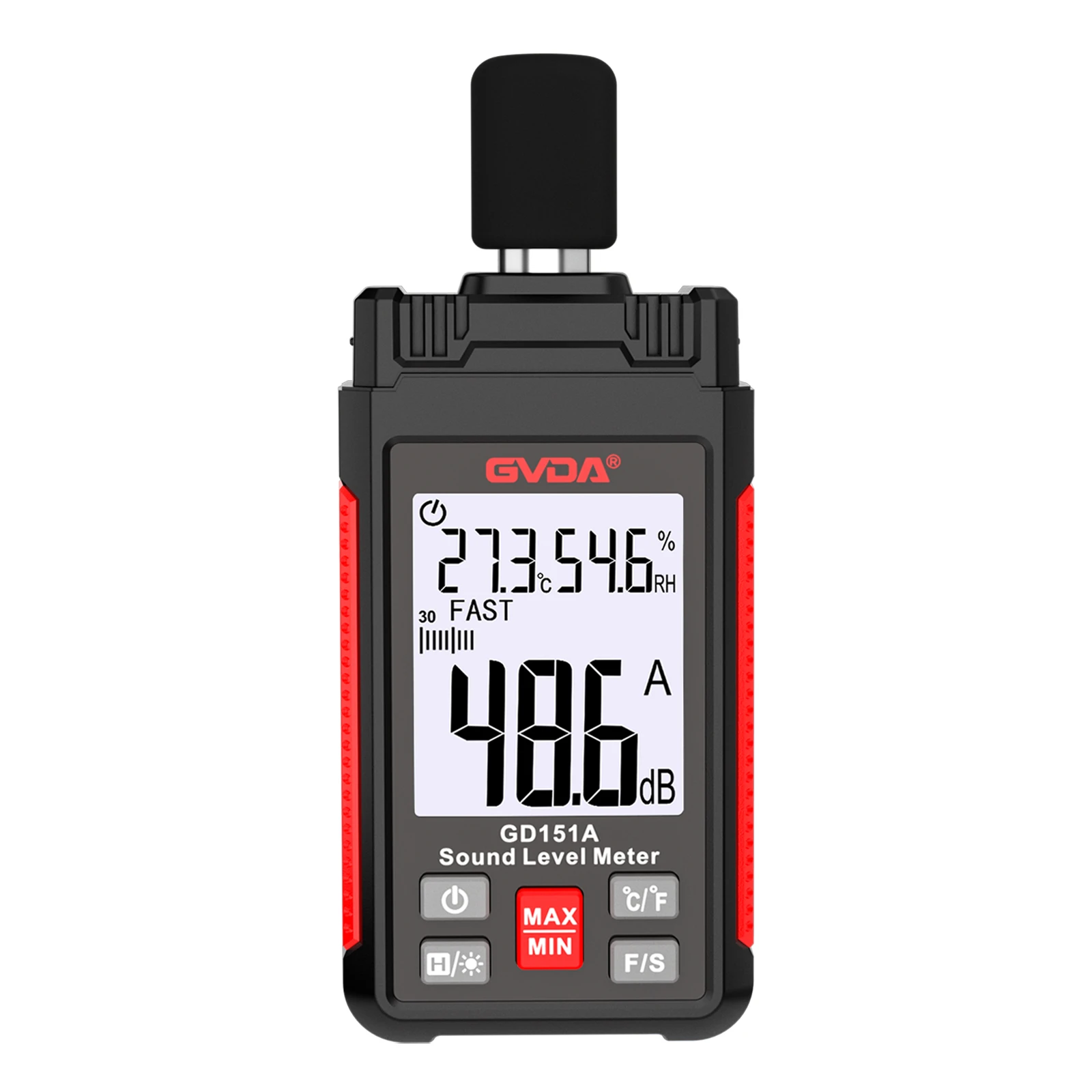

사운드 레벨 미터는 어떻게 작동합니까?
소음계는 기본적인 소음 측정기입니다. 전자 기기이지만 전압계와 같은 객관적인 전자 기기와는 다릅니다.
음향 신호를 전기 신호로 변환할 때 음파에 대한 인간 귀의 응답 속도의 시간 특성을 시뮬레이션할 수 있습니다.
고주파와 저주파에 대한 감도가 다른 주파수 특성과 음량에 따라 주파수 특성이 변화하는 강도 특성. 따라서 소음계는 주관적인 전자 기기입니다.
사운드 레벨 미터의 작동 원리는 다음과 같습니다.
마이크는 소리를 전기 신호로 변환하고 프리앰프는 임피던스를 변환하여 마이크와 감쇠기를 일치시킵니다. 증폭기는 출력 신호를 가중 네트워크에 추가하여 신호(또는 외부 필터)에 주파수 가중을 수행합니다.
그런 다음 신호는 감쇠기와 증폭기에 의해 특정 진폭으로 증폭된 다음 RMS 감지기(또는 외부 프레스 레벨 레코더)로 전송되고 노이즈 레벨 값이 표시기에 제공됩니다.
1) 마이크는 음압 신호를 전압 신호로 변환하는 장치입니다. 마이크라고도 합니다. 소음계의 센서입니다. 일반적인 마이크는 크리스탈, 일렉트릿, 다이내믹 및 콘덴서입니다.
다이나믹 마이크는 다이어프램, 무빙 코일, 영구 자석 및 변압기로 구성됩니다.
다이어프램은 음파 압력을 받은 후 진동하기 시작하고, 함께 설치된 가동 코일을 구동하여 자기장에서 진동시켜 유도 전류를 발생시킨다.
진동하는 다이어프램에 가해지는 음압의 크기에 따라 전류가 달라집니다. 음압이 클수록 생성되는 전류가 크고 음압이 낮을수록 생성되는 전류가 작습니다.
콘덴서 마이크는 주로 금속 다이어프램과 서로 근접한 금속 전극으로 구성되며 기본적으로 플랫 커패시터입니다.
금속 다이어프램과 금속 전극은 플랫 커패시터의 두 판을 구성합니다. 다이어프램에 음압이 가해지면 다이어프램이 변형되어 두 플레이트 사이의 거리가 변경됩니다.
정전 용량 외에도 위치 측정 회로의 전압도 변경되어 음압 신호를 전압 신호로 변환하는 효과를 실현합니다.
콘덴서 마이크는 음향 측정에 이상적인 마이크입니다. 넓은 다이나믹 레인지, 평탄한 주파수 응답, 고감도, 일반적인 측정 환경에서 우수한 안정성 등의 장점을 가지고 있어 널리 사용되고 있습니다.
컨덴서 마이크의 출력 임피던스가 높기 때문에 컨덴서 마이크가 설치된 부분 근처의 소음계 내부에 설치된 프리앰프에서 임피던스 변환이 필요합니다.
2) 증폭기
일반적으로 입력증폭기와 출력증폭기의 2단 증폭기가 사용되며 그 기능은 미약한 전기신호를 증폭하는 것이다.
입력 감쇠기와 출력 감쇠기는 입력 신호의 감쇠와 출력 신호의 감쇠를 변경하여 미터 헤드의 포인터가 적절한 위치에 있도록 합니다.
입력 증폭기에 사용되는 감쇠기의 조정 범위는 측정의 하단이며 출력 증폭기에 사용되는 감쇠기의 조정 범위는 측정에 매우 적합합니다.
많은 사운드 레벨 미터는 gao end와 low end 모두에서 70dB 제한이 있습니다.
3) 가중 네트워크
다른 주파수에서 인간 귀의 다른 감도를 시뮬레이션하기 위해 인간 귀의 청각 특성을 시뮬레이션하고 대략적인 청각 값으로 전기 신호를 수정할 수 있는 사운드 레벨 미터에 네트워크가 있습니다. 이 네트워크를 가중치 네트워크라고 합니다.
가중망에서 측정한 음압레벨은 더 이상 객관적인 물리량의 음압레벨(선형음압레벨이라 함)이 아니라 청력교정 후의 음압레벨을 가중음압레벨 또는 소음레벨이라 한다. .
