가연성 가스 감지기는 어떻게 구성되나요?

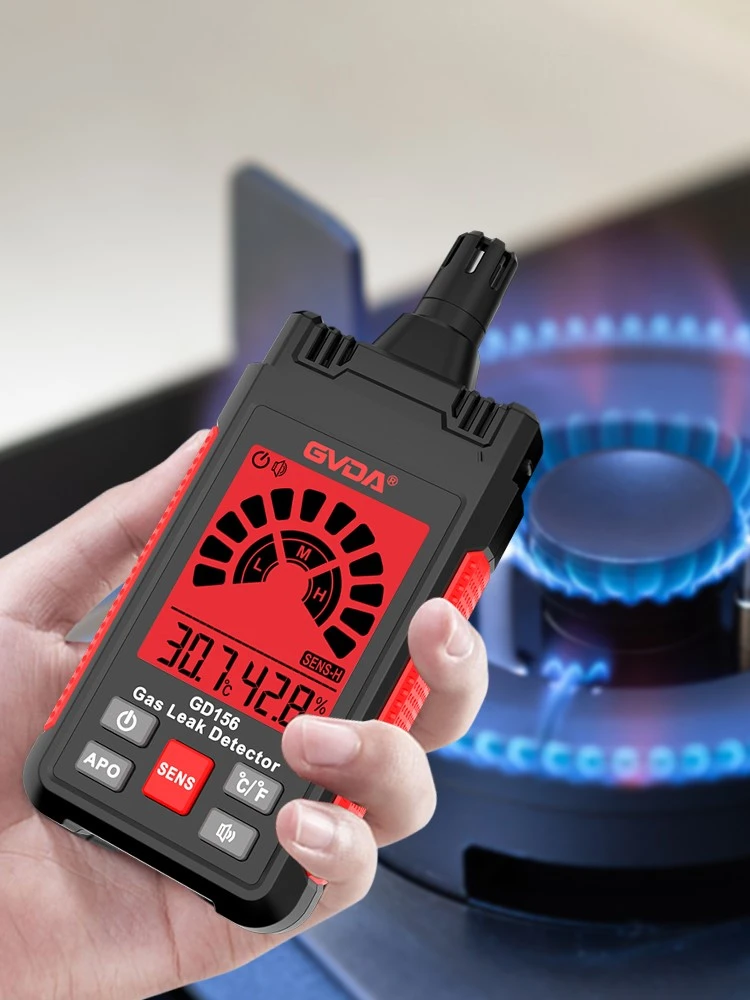

요즘에는 식당, 호텔, 가정 작업장 등 가스, 천연가스, 액화석유가스를 사용하는 장소에는 가연성 가스 감지기를 설치해야 합니다. 단일 또는 다수의 가연성 가스의 농도에 반응하는 검지기로서 휴대가 간편하고 신속한 가연성 가스 농도 검지, 온습도 측정, 기준 초과 경보 등의 용도로 널리 활용될 수 있습니다. 그러나 많은 친구들이 가연성 가스 감지기에 대해 더 많이 알고 있지만 특정 구성 요소에 대해서는 여전히 매우 익숙하지 않습니다. 그렇다면 가연성 가스 감지기의 구성 요소는 무엇입니까?
1. 감지부
가연성 가스 감지기의 감지 부분의 원리는 기기의 센서가 감지 요소, 고정 저항기 및 영점 조정 전위차계를 사용하여 감지 브리지를 형성한다는 것입니다. 브리지는 백금 와이어를 담체 촉매 요소로 사용합니다. 대전 후 백금선의 온도는 작동 온도까지 상승하고 공기는 자연 확산 또는 기타 방법으로 소자 표면에 도달합니다. 공기 중에 가연성 가스가 없으면 브리지의 출력은 0입니다. 공기에 가연성 가스가 포함되어 감지 소자로 확산되면 촉매 작용으로 인해 무염 연소가 발생하여 감지 소자의 온도가 상승하고 백금선의 저항이 증가합니다. , 브릿지의 균형이 맞지 않아 전압 신호가 출력되는데, 이 전압의 크기는 가연성 가스의 농도에 비례하고 신호는 증폭되어 아날로그에서 디지털로 변환되며 가연성 가스의 농도 액체 디스플레이를 통해 표시됩니다.
2. 감지부
감지부의 원리는 측정된 가연성 가스의 농도가 한계값을 초과하면 증폭된 브리지 출력 전압과 회로 감지 설정 전압이 전압 비교기를 통해 구형파 발생기가 일련의 구형파 신호를 출력한다는 것입니다. 제어음, 광감지회로에서는 부저가 연속음으로 울리고, 발광다이오드가 점멸하여 감지신호를 내보냅니다. 가연성 가스 감지기의 원리에서 볼 수 있듯이 전자기 간섭이 발생하면 감지 신호가 영향을 받고 데이터 편차가 발생합니다. 장비가 파손될 수 있는 충돌이나 진동이 있는 경우 감지가 실패합니다. 환경이 너무 습하거나 장비가 물에 들어가면 가연성 가스 감지기가 단락되거나 라인 저항 값이 변경되어 감지 오류가 발생할 수도 있습니다.
요약하면 가연성 가스 감지기의 구성 요소입니다. 그러나 가연성 가스 감지기의 종류가 다양하기 때문에 다양한 장소에 적용할 때는 서로 다른 가연성 가스 감지기를 선택해야 합니다. 반도체형 가연성 가스 감지기는 가스, 천연가스, 액화석유가스를 사용하는 장소에 사용해야 하며, 촉매형 가연성 가스 감지기는 가연성 가스와 가연성 증기를 배출하는 산업 현장에 사용해야 한다.
