디지털 멀티미터와 포인터 멀티미터 간의 전압 측정 오류 분석
측정된 전압이 50Hz AC인 주 전원이고 두 미터 모두 인증을 받은 경우 측정된 전압의 내부 저항이 너무 높다는 것을 나타낼 수 있습니다. 동일한 주파수에서 포인터 멀티미터와 디지털 멀티미터의 전압 측정 결과에 영향을 미치는 가장 큰 요인은 내부 저항의 차이인데, 이는 크기가 동일하지 않고 중요합니다. 측정된 전압의 내부 저항이 작은 경우에는 그 차이가 크지 않습니다. 측정된 전압의 내부 저항이 크면 측정 결과가 크게 달라집니다.
이러한 상황에서는 측정된 전압이 실제 220V 활선 전원 공급 라인이 아닐 수도 있고 활선이 특정 전기 제품을 통과한 후 측정된 전압 또는 전기 제품 누출 하우징의 전압이 아닐 수도 있습니다.
위의 가능성을 제외하면 두 미터 중 하나가 부정확하고 유지 관리 및 교정이 필요하다는 의미일 뿐입니다.
전압 측정에 오류가 있습니다. 먼저, 측정된 AC 전압의 주파수(Hz)가 무엇인지 알아야 합니다. 이 전압은 순수한 사인파입니까?
현재 시중에 판매되는 모든 종류의 멀티미터에는 AC 전압을 측정할 때 해당 설명서에 주파수 응답 범위와 AC 파형이 표시되어 있습니다. 다양한 일반 디지털 멀티미터의 경우 주파수 응답은 일반적으로 40-1000Hz이며 사인파(왜곡 1% 이하)가 필요합니다. 위 범위를 벗어나 측정된 AC 전압은 측정 정확도를 보장하지 않습니다. 이는 디지털 멀티미터의 대부분의 AC/DC 변환 회로가 GBW(이득 대역폭 곱)가 제한된 저전력 이중 연산 증폭기 TL062를 사용하여 설계되어 있기 때문에 디지털 멀티미터는 고주파 AC 전압을 측정할 수 없기 때문입니다(물론 상황에 따라 다름). 멀티미터의 전압 분배기가 보상되는지 여부).
미국인이 처음 발명하여 약 100년 동안 이어온 일반적인 포인터형 멀티미터는 고감도 미터 헤드, 다이오드 정류, 전압 분배기(몇 대의 포인터형 멀티미터)로 구성되어 내부 구조가 매우 간단합니다. 감도를 향상시키기 위해 미터 헤드와 전압 분배기 사이에 연산 증폭기를 추가하십시오. 따라서 이 오래되고 저렴한 멀티미터의 측정 정확도는 디지털 멀티미터의 정확도와 비교할 수 없습니다. 이 유형의 미터의 전압 분배기는 일반적으로 정전 용량 보상 기능이 없으므로 주파수 응답은 일반적으로 40-400Hz입니다.
2개의 미터는 수십 볼트의 차이가 있는 동일한 AC 전압을 측정합니다. 먼저, 저항기의 값이 변경되었는지 확인하기 위해 전압 분배기 저항 네트워크를 확인해야 합니까? 모든 것이 정상이라면 포인터형 멀티미터의 포인터가 영점 위치를 가리킬 수 있는지도 확인할 수 있습니까? 디지털 멀티미터의 경우 AC 전압 범위의 교정 전위차계가 느슨해졌는지 확인할 수 있습니까?

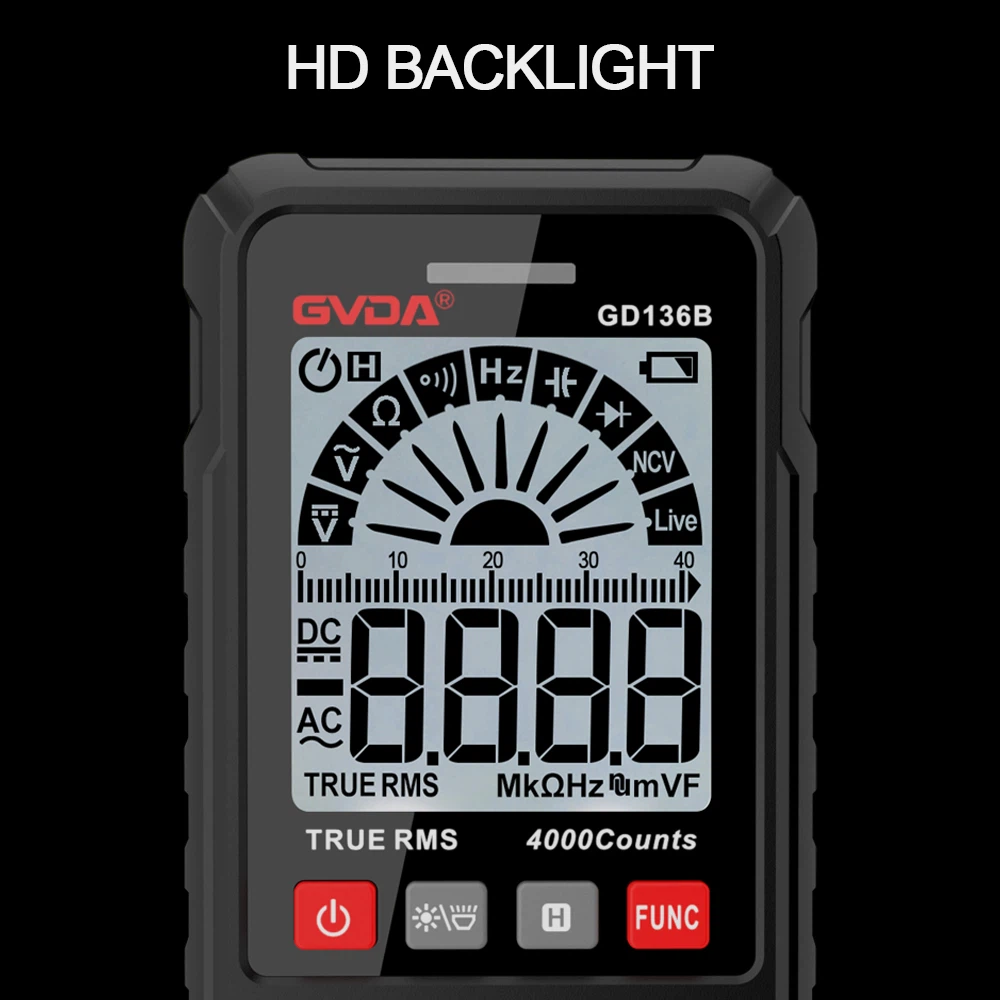

그런데 어떤 파형의 AC 전압을 정확하게 측정하려면 TRMS(실효값) 멀티미터를 구입하는 것이 좋습니다. 이 유형의 멀티미터는 사인파, 삼각파, 직사각형파 등과 같은 다양한 파형의 AC 전압을 정확하게 측정할 수 있으며 왜곡에 영향을 받지 않습니다.
이 휴대용 실효값 멀티미터는 일반적으로 AC/DC 변환 회로에 전용 TRMS 집적 회로 AD736 및 AD737(미국 Analog Devices에서 생산)을 사용하므로 모든 파형에서 AC 전압을 측정할 수 있습니다.
